自动称重加料系统说明书

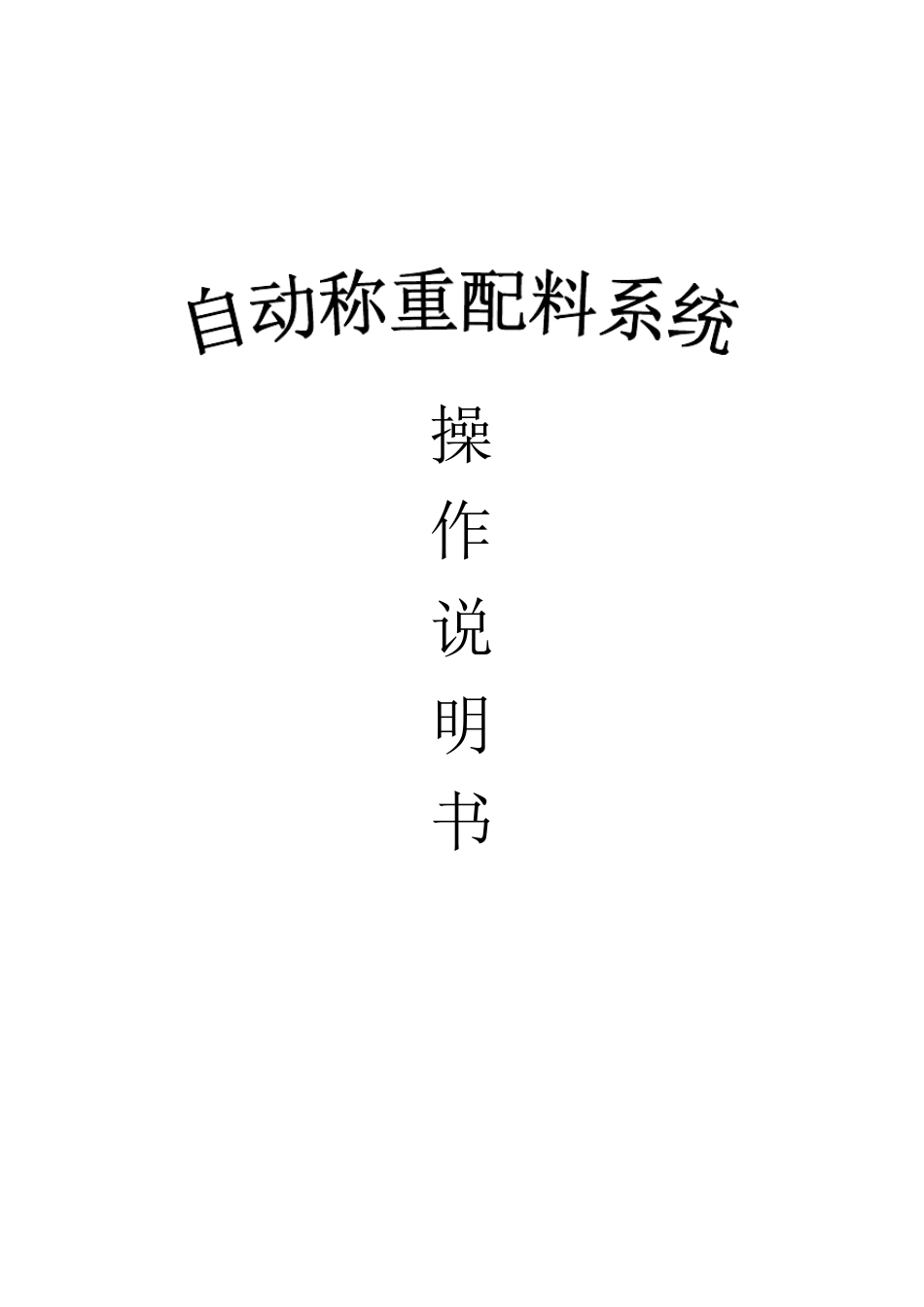

自动称重加料系统说明书_第1页
1/18

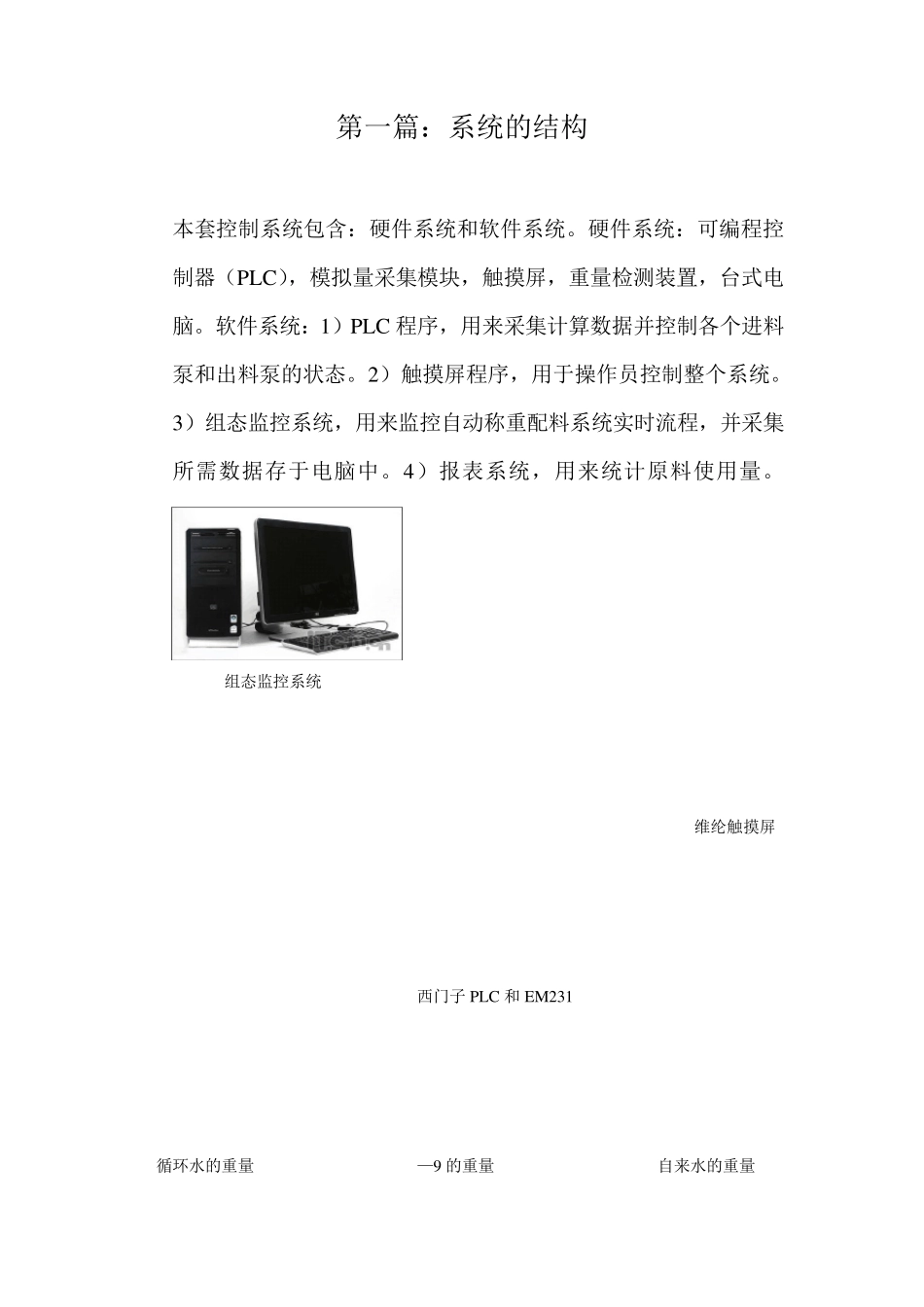

自动称重加料系统说明书_第2页
2/18

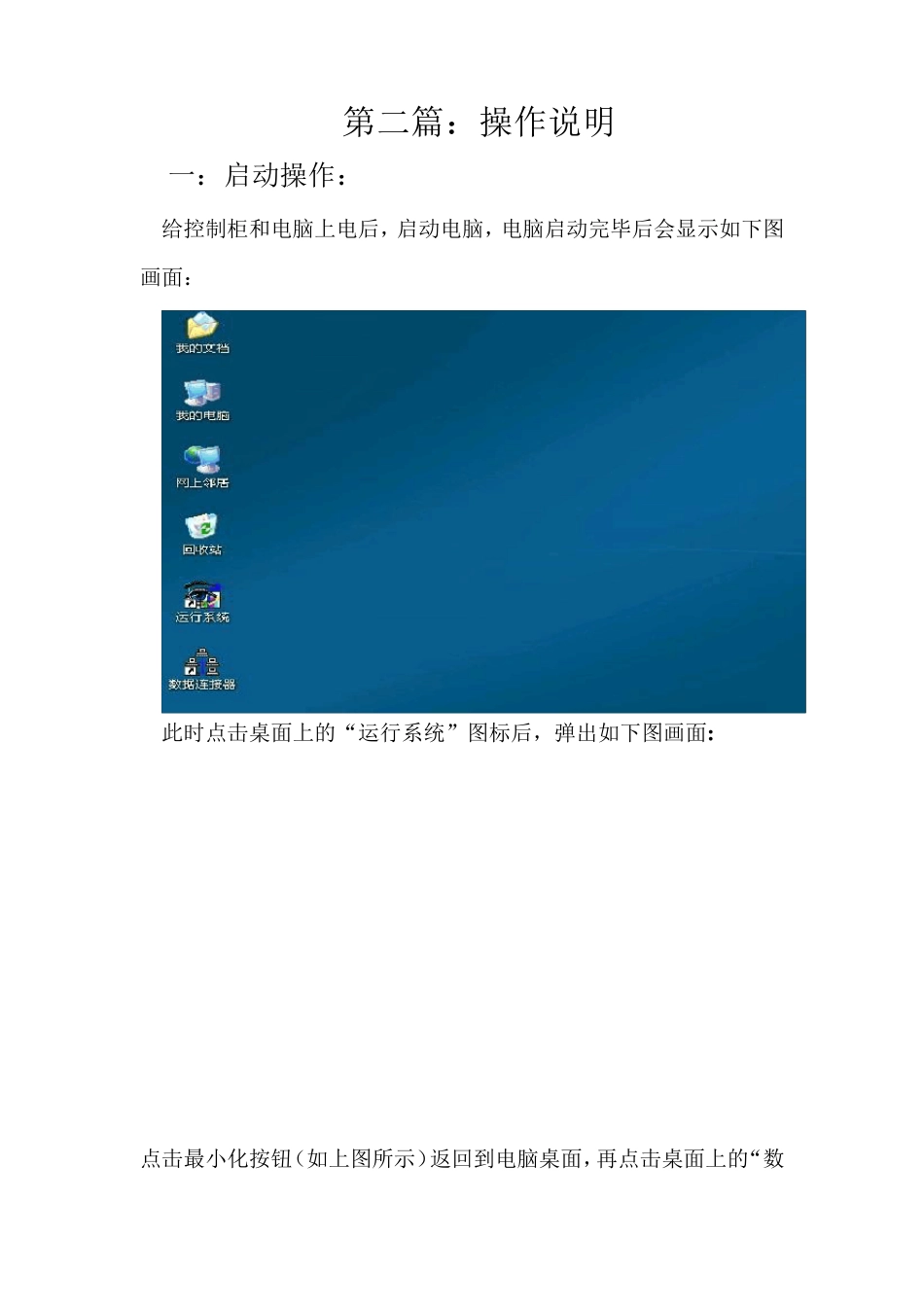

自动称重加料系统说明书_第3页
3/18
操 作 说 明 书 第一篇:系统的结构 本套控制系统包含:硬件系统和软件系统。硬件系统:可编程控制器(PLC),模拟量采集模块,触摸屏,重量检测装置,台式电脑。软件系统:1)PLC 程序,用来采集计算数据并控制各个进料泵和出料泵的状态。2)触摸屏程序,用于操作员控制整个系统。3)组态监控系统,用来监控自动称重配料系统实时流程,并采集所需数据存于电脑中。4)报表系统,用来统计原料使用量。 组态监控系统 维纶触摸屏 西门子PLC 和EM231 循环水的重量 —9 的重量 自来水的重量 第二篇:操作说明 一:启动操作: 给控制柜和电脑上电后,启动电脑,电脑启动完毕后会显示如下图画面: 此时点击桌面上的“运行系统”图标后,弹出如下图画面: 点击最小化按钮(如上图所示)返回到电脑桌面,再点击桌面上的“数据连接器”图标后弹出如下图所示: 点击图中“刷新数据”按钮后,再点击桌面下方的“运行系统”返回组态系统的监控画面 二:本系统分为:自动和手动两种操作,并分别可以在触摸屏和电脑(组态监控系统里)进行操作,完成整个的流程。 1 :通过触摸屏进行系统的操作: 1 ) 手动操作的步骤: 启动操作完成后,触摸屏会显示“主画面”如下图所示或处于其他画面时按下“主画面”按钮后显示如下图所示: 按下“手动操作”按钮后系统会弹出‘手动操作’画面如下图: 通过相应得按钮进行:进料,出料,搅拌的控制。当操作完毕后,可按下“主画面”按钮,返回到主画面 2 ) 自动操作的步骤: 启动操作完成后,触摸屏会显示“主画面”如下图所示或处于其他画面时按下“主画面”按钮后显示如下图所示: 在此画面下:按下“配料比和总重量设定”按钮后,弹出如下图画面: 在此画面下可进行:搅拌时间的设定,总重量的设定。这两项设定完后,按下“配方选择”按钮,会弹出配方选择画面如下图所示: 1 :在此画面可以进行配方的选择:按下相应配方的下载按钮后,后面相应的指示灯如果闪烁,说明配方下载完毕,如果指示灯不闪烁说明配方没下载好,重新进行上面操作进行配方的下载。 2 :配方下载完毕后按下“返回”按钮弹出如下画面: 在此画面上仔细检查输入的‘总重量’和‘搅拌时间’ 检查无误后按下“主画面”按钮,弹出画面如下图: 当输入的总重量大于5T 时,无需对复配罐进行选择,直接按下画面中的“自动操作”按钮。当输入的总重量小于5T 时,系统默认为5T 复配罐。同样可以通过画面中的“复...
