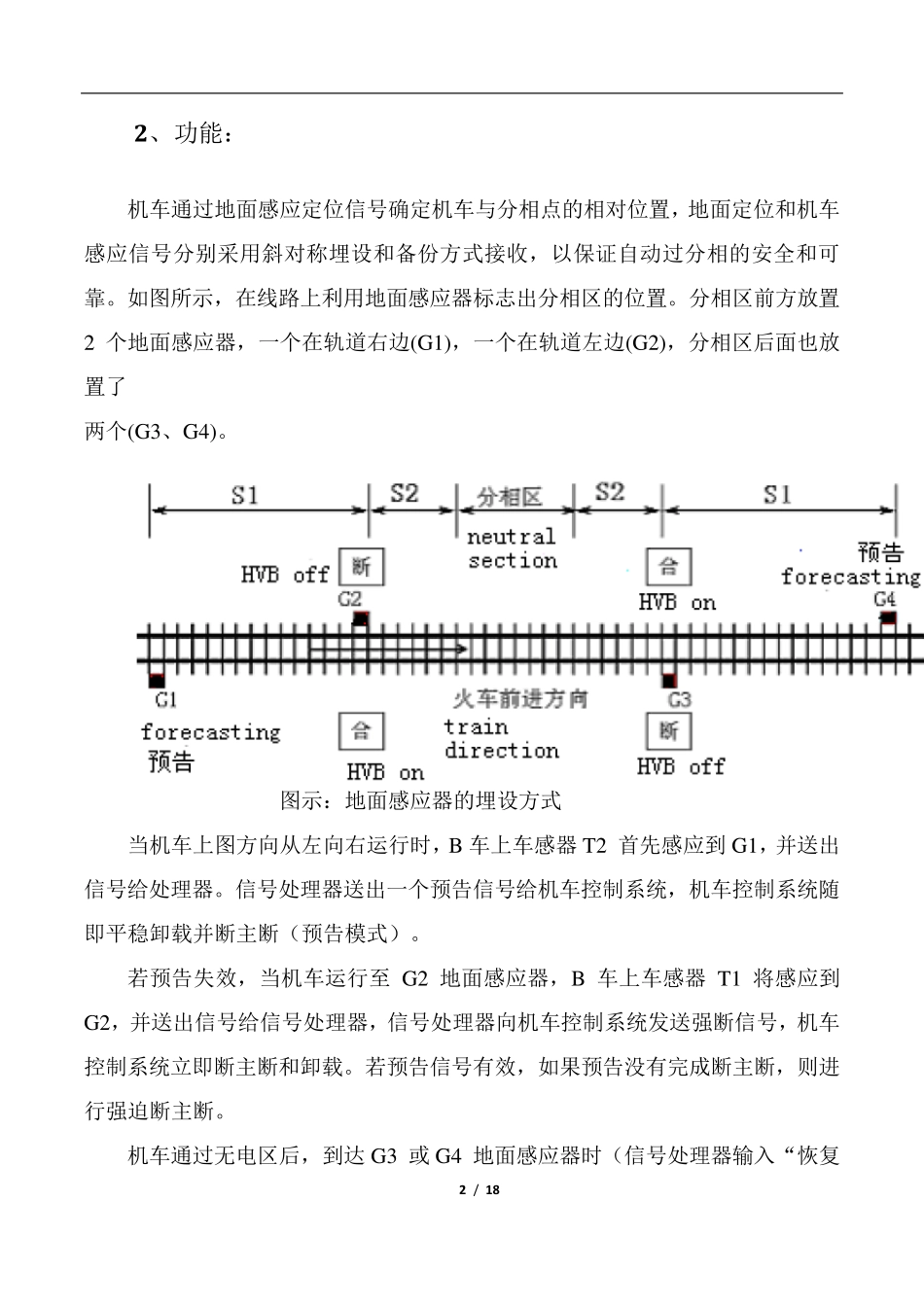

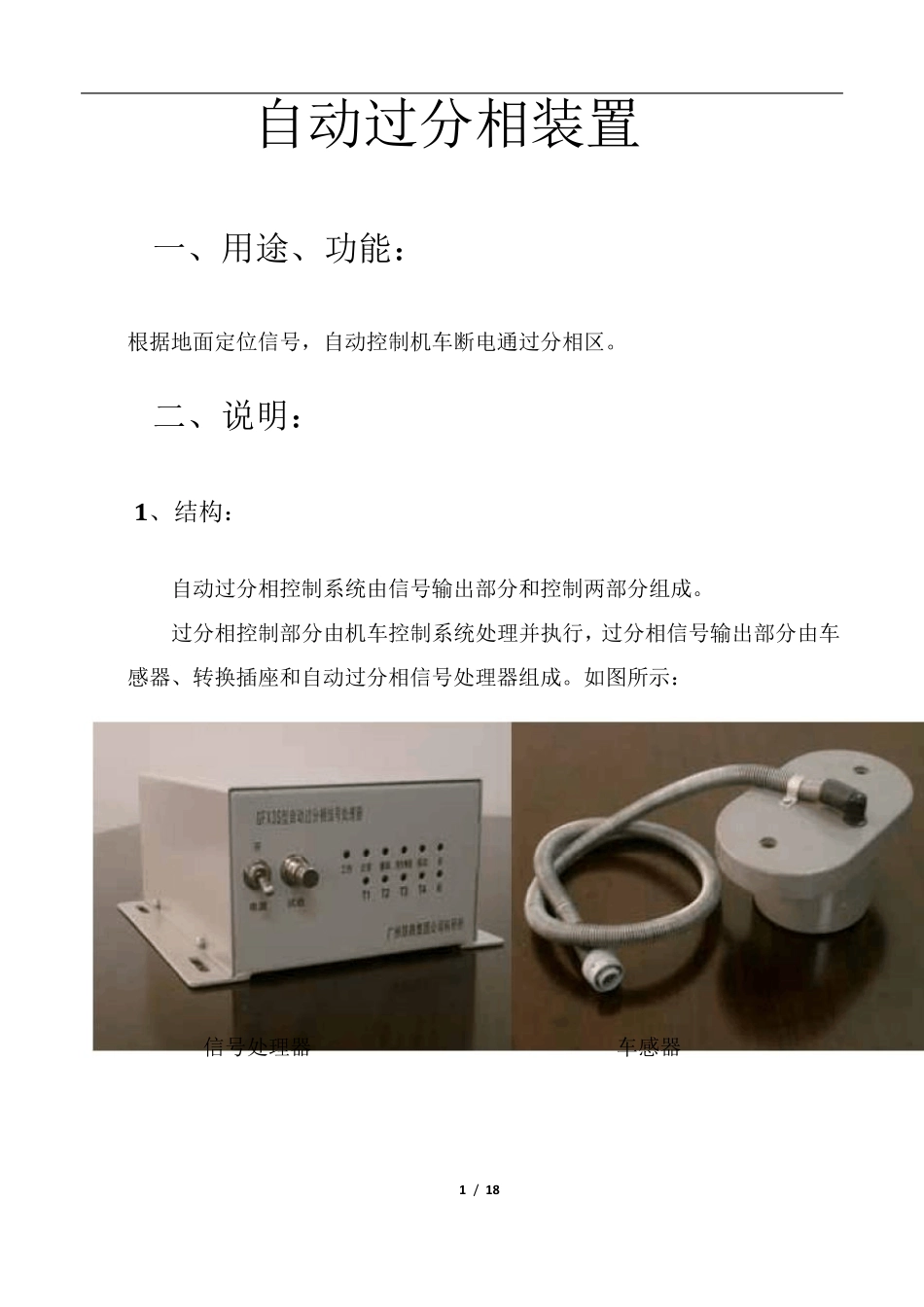

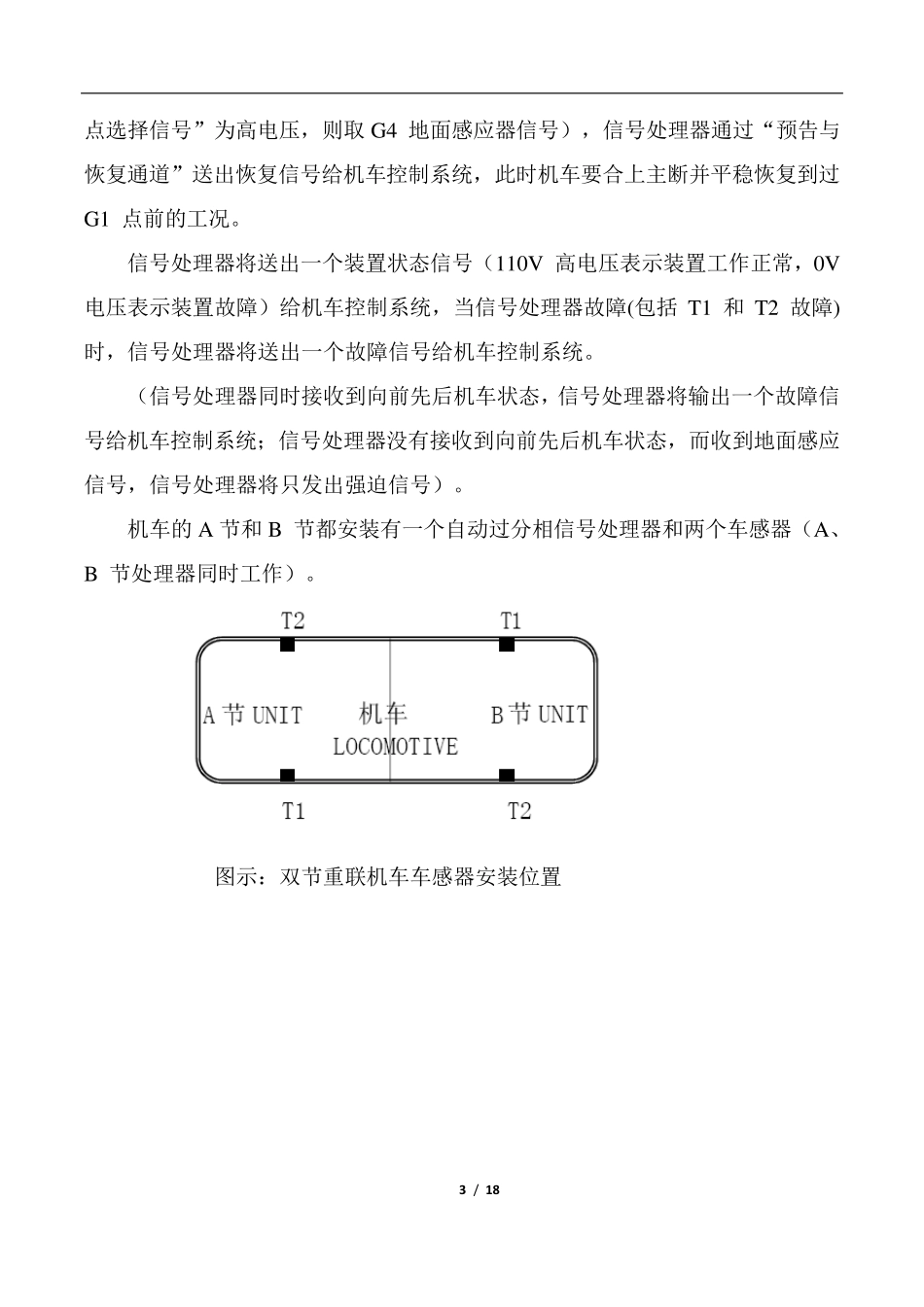

1 / 18 自动过分相装置 一、用途、功能: 根据地面定位信号,自动控制机车断电通过分相区。 二、说明: 1 、结构: 自动过分相控制系统由信号输出部分和控制两部分组成。 过分相控制部分由机车控制系统处理并执行,过分相信号输出部分由车感器、转换插座和自动过分相信号处理器组成。如图所示: 信号处理器 车感器 2 / 18 2 、功能: 机车通过地面感应定位信号确定机车与分相点的相对位置,地面定位和机车感应信号分别采用斜对称埋设和备份方式接收,以保证自动过分相的安全和可靠。如图所示,在线路上利用地面感应器标志出分相区的位置。分相区前方放置2 个地面感应器,一个在轨道右边(G1),一个在轨道左边(G2),分相区后面也放置了 两个(G3、G4)。 图示:地面感应器的埋设方式 当机车上图方向从左向右运行时,B 车上车感器 T2 首先感应到 G1,并送出信号给处理器。信号处理器送出一个预告信号给机车控制系统,机车控制系统随即平稳卸载并断主断(预告模式)。 若预告失效,当机车运行至 G2 地面感应器,B 车上车感器 T1 将感应到G2,并送出信号给信号处理器,信号处理器向机车控制系统发送强断信号,机车控制系统立即断主断和卸载。若预告信号有效,如果预告没有完成断主断,则进行强迫断主断。 机车通过无电区后,到达 G3 或 G4 地面感应器时(信号处理器输入“恢复 3 / 18 点选择信号”为高电压,则取G4 地面感应器信号),信号处理器通过“预告与恢复通道”送出恢复信号给机车控制系统,此时机车要合上主断并平稳恢复到过G1 点前的工况。 信号处理器将送出一个装置状态信号(110V 高电压表示装置工作正常,0V 电压表示装置故障)给机车控制系统,当信号处理器故障(包括 T1 和 T2 故障)时,信号处理器将送出一个故障信号给机车控制系统。 (信号处理器同时接收到向前先后机车状态,信号处理器将输出一个故障信号给机车控制系统;信号处理器没有接收到向前先后机车状态,而收到地面感应信号,信号处理器将只发出强迫信号)。 机车的 A 节和 B 节都安装有一个自动过分相信号处理器和两个车感器(A、B 节处理器同时工作)。 图示:双节重联机车车感器安装位置 4 / 18 三、使用目的及技术参数: 1 、自动过分相信号处理器: (1)、尺寸: 图示:信号处理器外形及安装尺寸 (2)、零件重量: 毛重 5.0Kg, 净重: 4.2Kg。 5 / 18 (3)、工作参数: 工作电压: DC77...
