自动送料冲床机构的课程设计方案

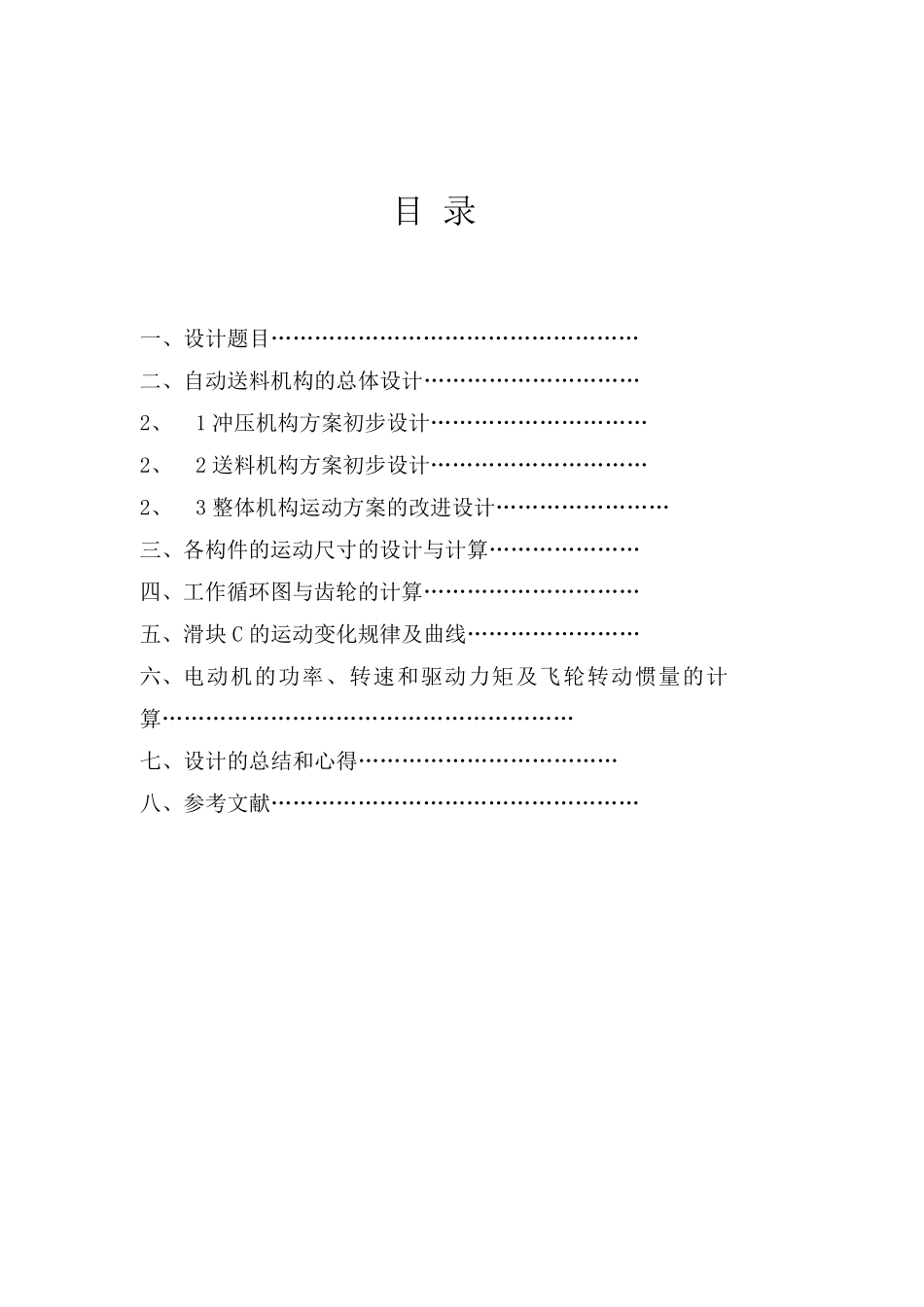

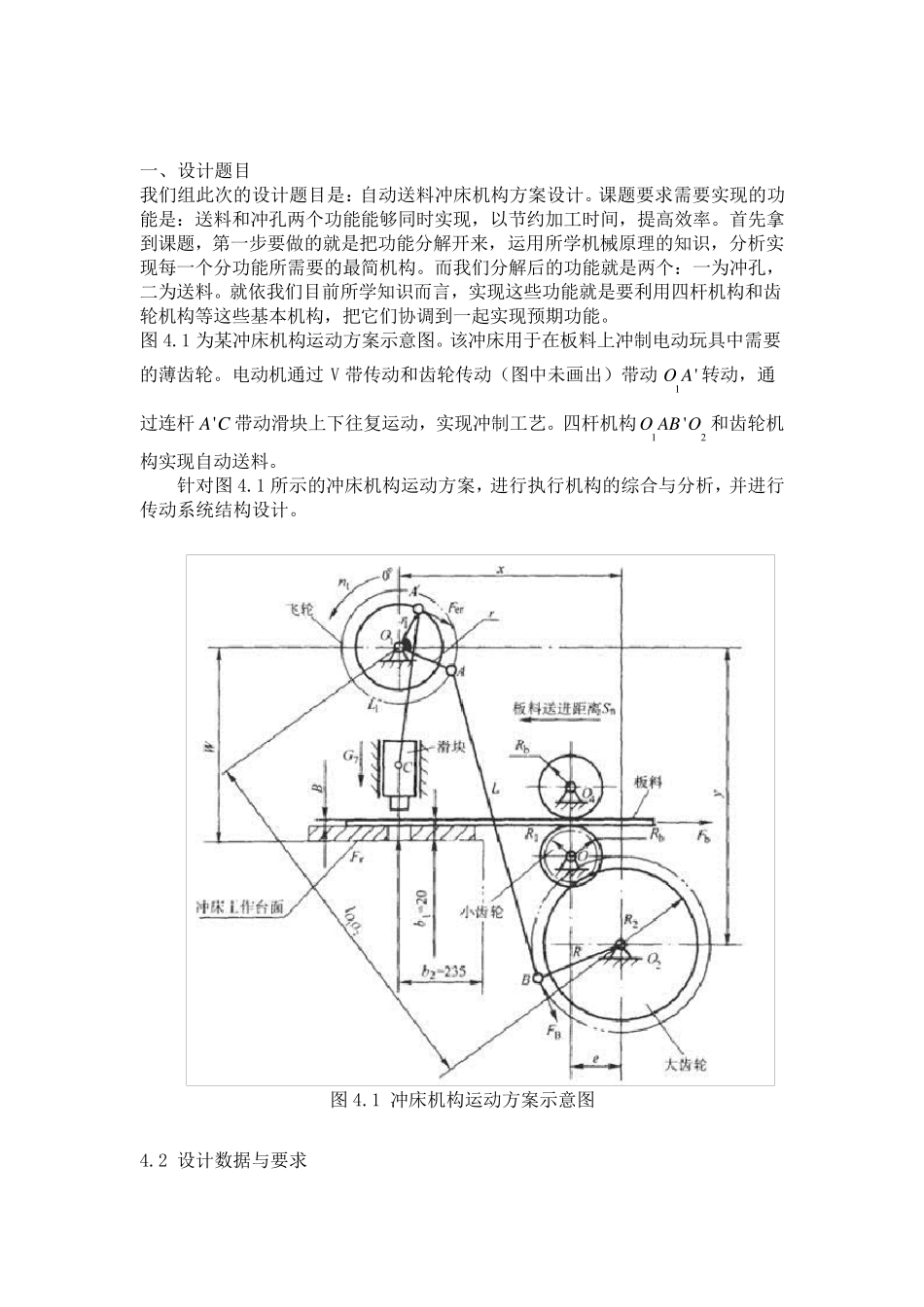

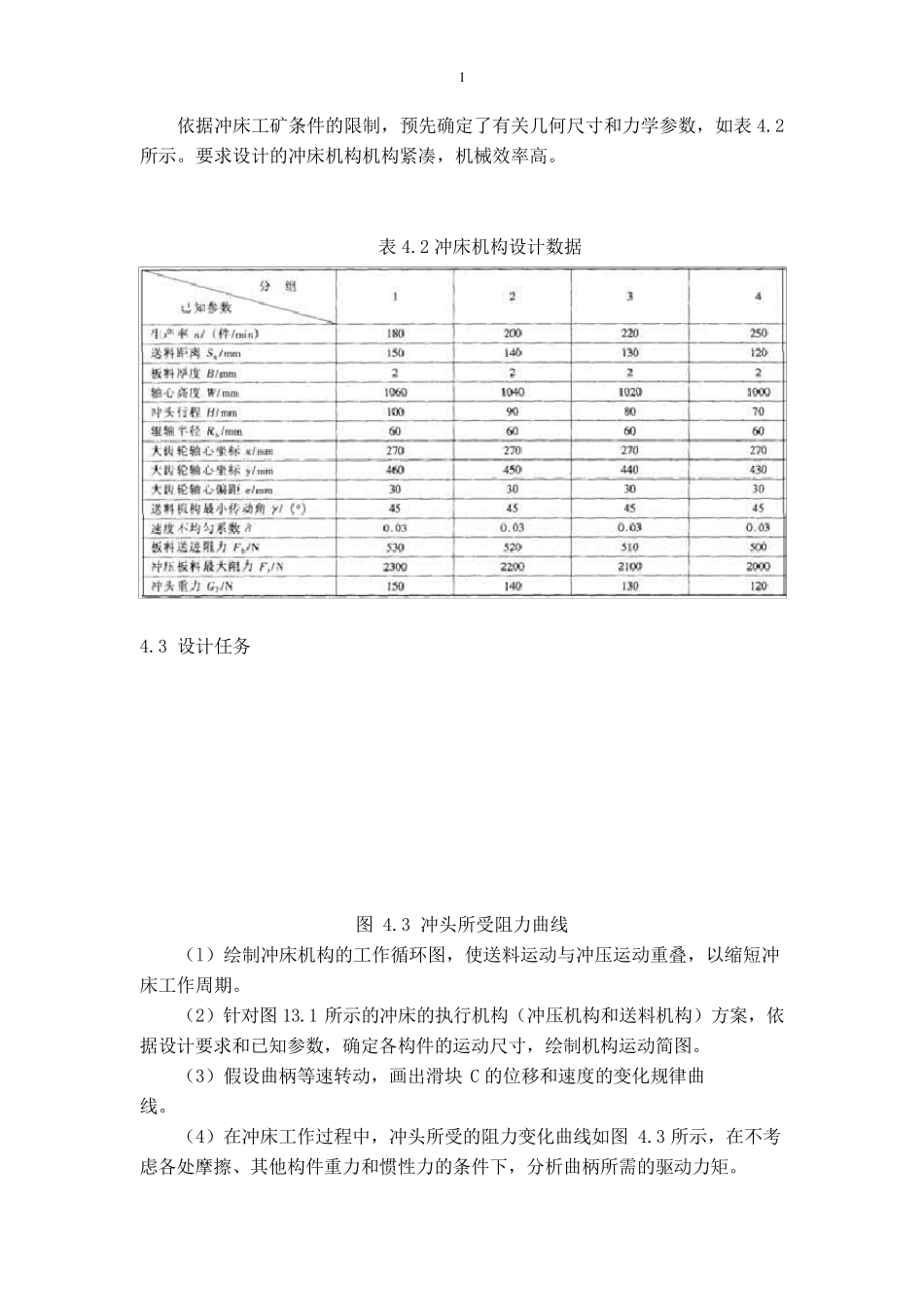

目 录 一、设计题目…………………………………………… 二、自动送料机构的总体设计………………………… 2、 1 冲压机构方案初步设计………………………… 2、 2 送料机构方案初步设计………………………… 2、 3 整体机构运动方案的改进设计…………………… 三、各构件的运动尺寸的设计与计算………………… 四、工作循环图与齿轮的计算………………………… 五、滑块 C 的运动变化规律及曲线…………………… 六、电动机的功率、转速和驱动力矩及飞轮转动惯量的计算………………………………………………… 七、设计的总结和心得……………………………… 八、参考文献…………………………………………… 一、设计题目 我们组此次的设计题目是：自动送料冲床机构方案设计。课题要求需要实现的功能是：送料和冲孔两个功能能够同时实现，以节约加工时间，提高效率。首先拿到课题，第一步要做的就是把功能分解开来，运用所学机械原理的知识，分析实现每一个分功能所需要的最简机构。而我们分解后的功能就是两个：一为冲孔，二为送料。就依我们目前所学知识而言，实现这些功能就是要利用四杆机构和齿轮机构等这些基本机构，把它们协调到一起实现预期功能。 图 4.1 为某冲床机构运动方案示意图。该冲床用于在板料上冲制电动玩具中需要的薄齿轮。电动机通过 V 带传动和齿轮传动（图中未画出）带动1'O A 转动，通过连杆'A C 带动滑块上下往复运动，实现冲制工艺。四杆机构12'O AB O 和齿轮机构实现自动送料。 针对图 4.1 所示的冲床机构运动方案，进行执行机构的综合与分析，并进行传动系统结构设计。 图 4.1 冲床机构运动方案示意图 4.2 设计数据与要求 1 依据冲床工矿条件的限制，预先确定了有关几何尺寸和力学参数，如表4.2所示。要求设计的冲床机构机构紧凑，机械效率高。 表4.2 冲床机构设计数据 4.3 设计任务 图 4.3 冲头所受阻力曲线 （l）绘制冲床机构的工作循环图，使送料运动与冲压运动重叠，以缩短冲床工作周期。 （2）针对图13.1 所示的冲床的执行机构（冲压机构和送料机构）方案，依据设计要求和已知参数，确定各构件的运动尺寸，绘制机构运动简图。 （3）假设曲柄等速转动，画出滑块C 的位移和速度的变化规律曲线。 （4）在冲床工作过程中，冲头所受的阻力变化曲线如图4.3 所示，在不考虑各处摩擦、其他构件重力和惯性力的条件下，分析曲柄所需的驱动力矩。 2 （5）确定...
