自学考试各地建筑工程制图各年真题

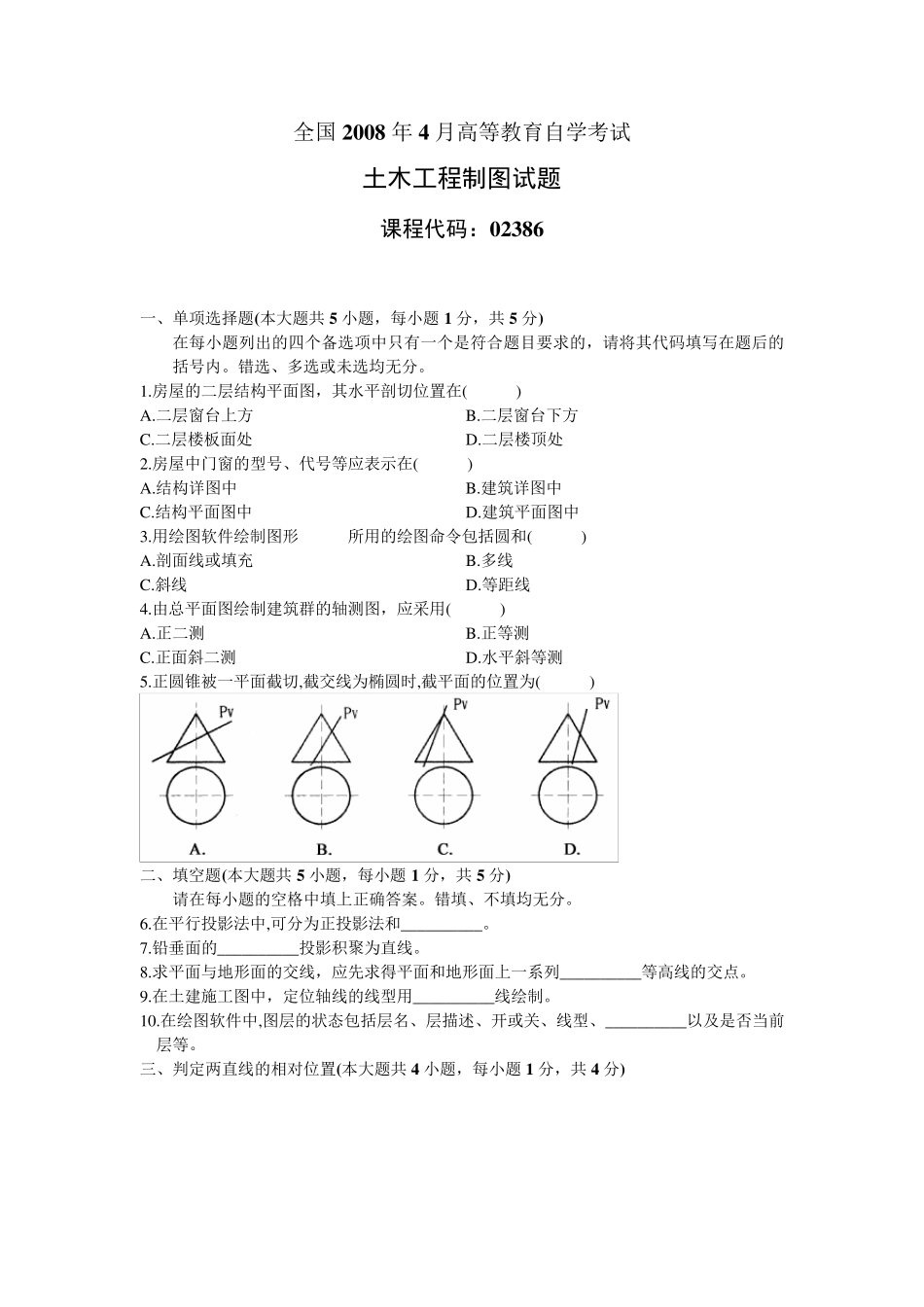

自学考试各地建筑工程制图各年真题_第1页
1/34

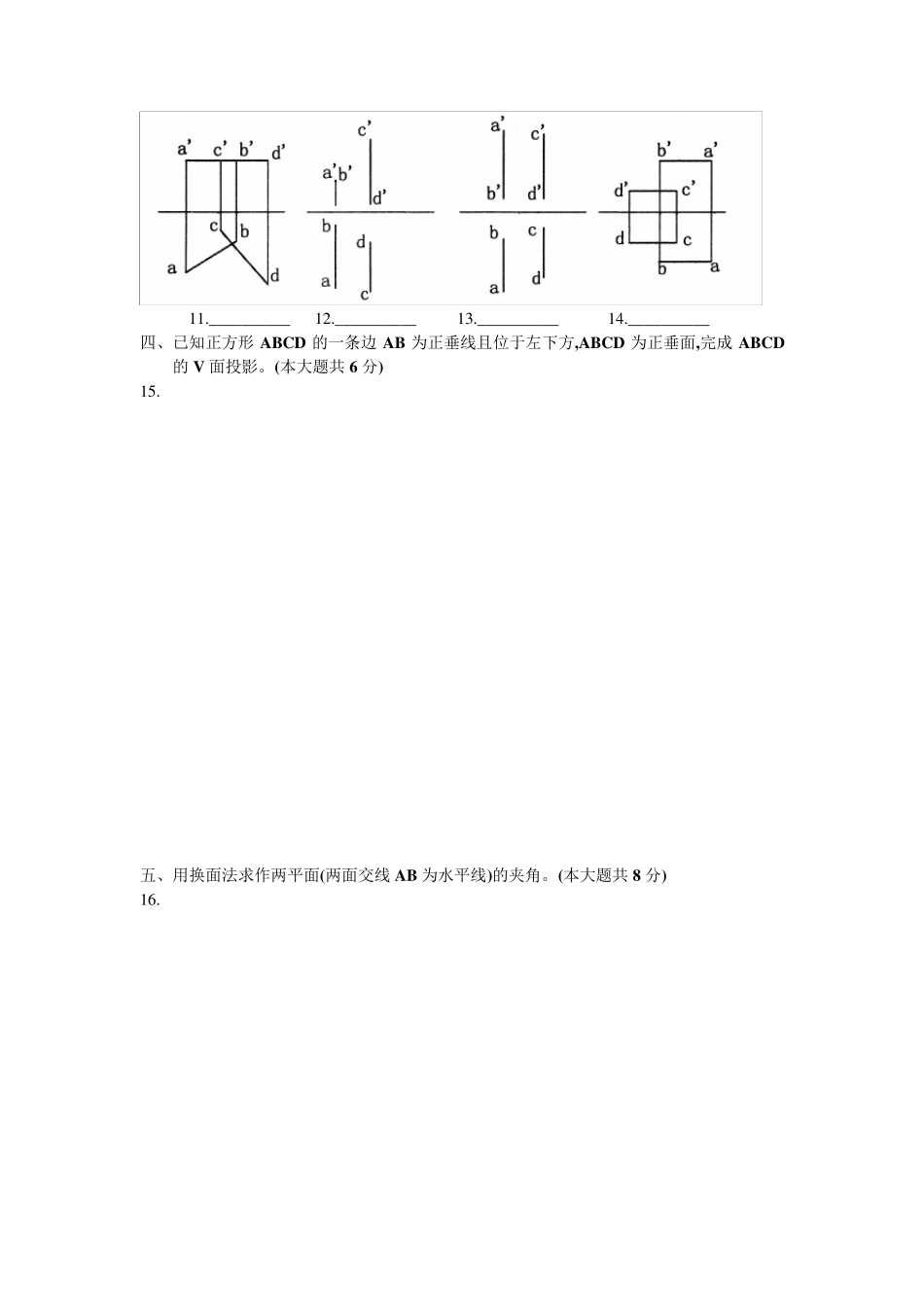

自学考试各地建筑工程制图各年真题_第2页
2/34
自学考试各地建筑工程制图各年真题_第3页
3/34
全国2 0 0 8 年4 月高等教育自学考试 土木工程制图试题 课程代码:0 2 3 8 6 一、单项选择题(本大题共 5 小题,每小题 1 分,共 5 分) 在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.房屋的二层结构平面图,其水平剖切位置在( ) A.二层窗台上方 B.二层窗台下方 C.二层楼板面处 D.二层楼顶处 2.房屋中门窗的型号、代号等应表示在( ) A.结构详图中 B.建筑详图中 C.结构平面图中 D.建筑平面图中 3.用绘图软件绘制图形 所用的绘图命令包括圆和( ) A.剖面线或填充 B.多线 C.斜线 D.等距线 4.由总平面图绘制建筑群的轴测图,应采用( ) A.正二测 B.正等测 C.正面斜二测 D.水平斜等测 5.正圆锥被一平面截切,截交线为椭圆时,截平面的位置为( ) 二、填空题(本大题共 5 小题,每小题 1 分,共 5 分) 请在每小题的空格中填上正确答案。错填、不填均无分。 6.在平行投影法中,可分为正投影法和__________。 7.铅垂面的__________投影积聚为直线。 8.求平面与地形面的交线,应先求得平面和地形面上一系列__________等高线的交点。 9.在土建施工图中,定位轴线的线型用__________线绘制。 10.在绘图软件中,图层的状态包括层名、层描述、开或关、线型、__________以及是否当前层等。 三、判定两直线的相对位置(本大题共 4 小题,每小题 1 分,共 4 分) 1 1 ._ _ _ _ _ _ _ _ _ _ 1 2 ._ _ _ _ _ _ _ _ _ _ 1 3 ._ _ _ _ _ _ _ _ _ _ 1 4 ._ _ _ _ _ _ _ _ _ _ 四、已知正方形 ABCD 的一条边 AB 为正垂线且位于左下方,ABCD 为正垂面,完成 ABCD的 V 面投影。(本大题共 6 分) 1 5 . 五、用换面法求作两平面(两面交线 AB 为水平线)的夹角。(本大题共 8 分) 1 6 . 六、补出立体的第三投影图(本大题共 2 小题,每小题 7 分,共 14 分) 1 7 .求水平投影图 1 8 .求侧面投影图 七、画出组合体的斜二轴测图(本大题共 10 分) 1 9 . 八、求作带切口平面立体的 H、W 投影。(本大题共 10 分) 2 0 . 九、求作组合体(半球与棱柱、圆柱相贯)的三面投影。(本大题共 10 分) 2 1 . 十、画出物体的 1 -1 剖面图。(本大题共 8 分) 2 2 . 十一、画出建筑形体的两点透视图。(本大题共 1 0 分) 2 3 . 十二、补全梁的...
