自嵌式挡墙及护坡的设计要点及造价

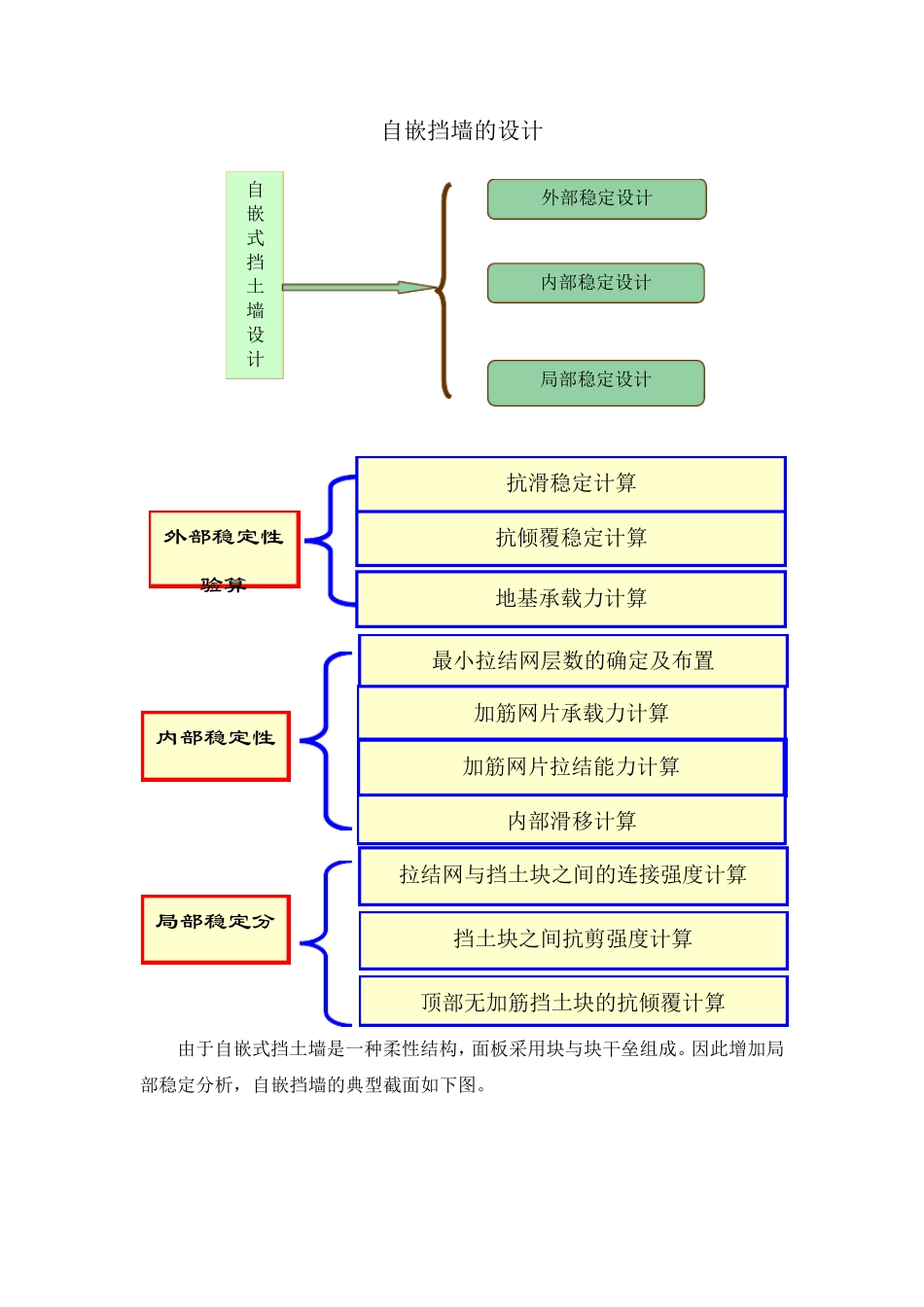

自嵌式挡墙及护坡的设计要点及造价_第1页
1/6

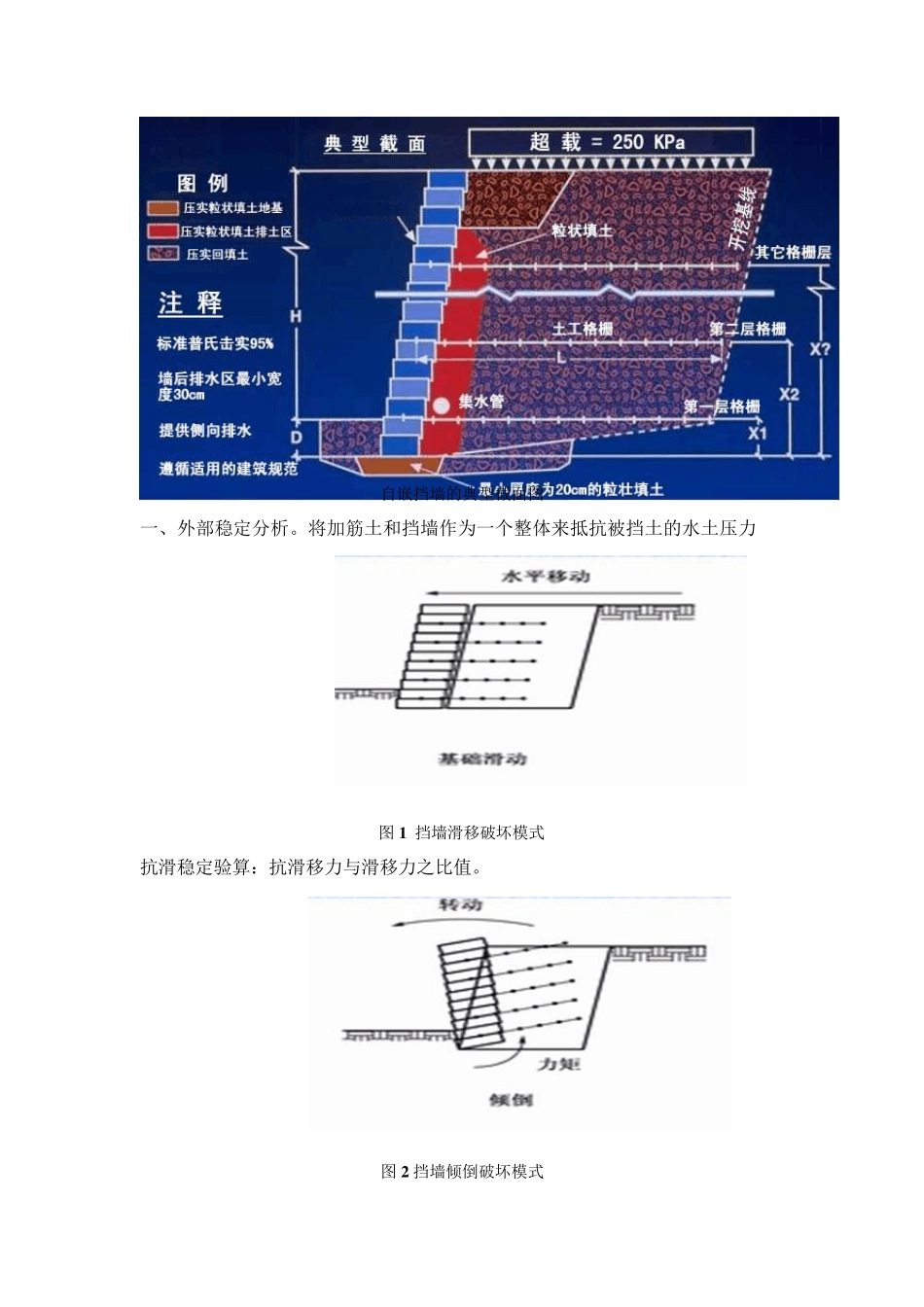

自嵌式挡墙及护坡的设计要点及造价_第2页
2/6

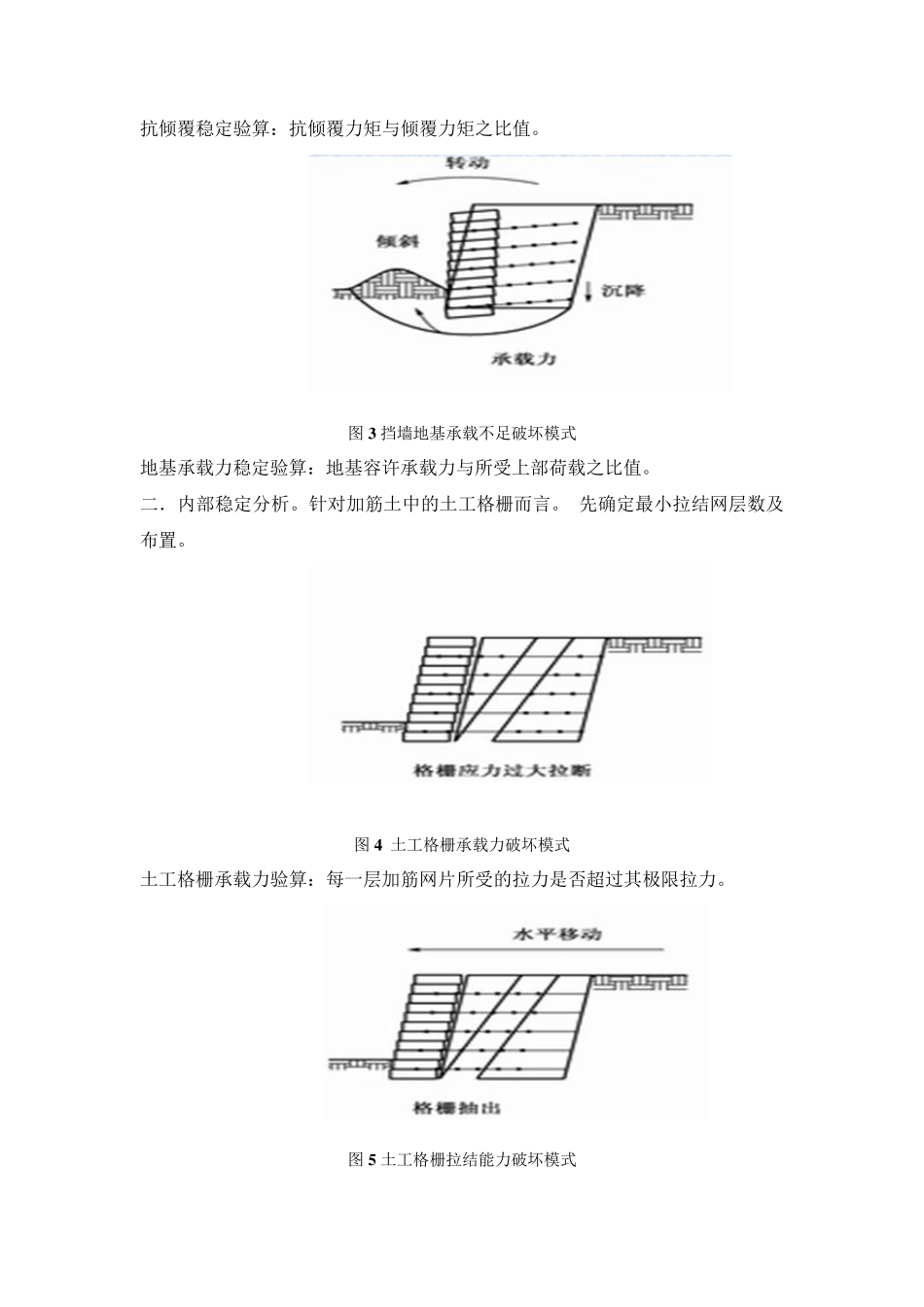

自嵌式挡墙及护坡的设计要点及造价_第3页
3/6
自嵌挡墙的设计 由于自嵌式挡土墙是一种柔性结构,面板采用块与块干垒组成。因此增加局部稳定分析,自嵌挡墙的典型截面如下图。 自嵌式挡土墙设计 外部稳定设计 内部稳定设计 局部稳定设计 外部稳定性验算 抗滑稳定计算 抗倾覆稳定计算 地基承载力计算 最小拉结网层数的确定及布置 内部稳定性加筋网片承载力计算 加筋网片拉结能力计算 内部滑移计算 局部稳定分拉结网与挡土块之间的连接强度计算 挡土块之间抗剪强度计算 顶部无加筋挡土块的抗倾覆计算 自嵌挡墙的典型截面图 一、外部稳定分析。将加筋土和挡墙作为一个整体来抵抗被挡土的水土压力 图1 挡墙滑移破坏模式 抗滑稳定验算:抗滑移力与滑移力之比值。 图2 挡墙倾倒破坏模式 抗倾覆稳定验算:抗倾覆力矩与倾覆力矩之比值。 图 3 挡墙地基承载不足破坏模式 地基承载力稳定验算:地基容许承载力与所受上部荷载之比值。 二.内部稳定分析。针对加筋土中的土工格栅而言。 先确定最小拉结网层数及布置。 图 4 土工格栅承载力破坏模式 土工格栅承载力验算:每一层加筋网片所受的拉力是否超过其极限拉力。 图 5 土工格栅拉结能力破坏模式 土工格栅拉结能力验算:加筋网片的锚固段长度是否能抵抗其抗拔力。 图6 内部滑移验算 内部滑移验算:加筋土内部是否会产生滑移破坏。 三.局部稳定分析。 局部稳定验算包括:拉结网与挡土块之间连接强度验算、挡土块之间抗剪强度验算和顶部无加筋挡土块的抗倾覆验算。 图7 局部稳定分析破坏模式 自嵌式挡墙的造价分析 截面积(m )=浆砌块石挡土墙典型截面示意图 单位:mm 联锁式护坡造价表 单价分析表 工程名称:连锁式护坡 (每平米的施工造价) 序号 子目名称 单位 数量 综合单价组成(元) 综合单价 合价 人工费 材料费 机械费 1 坡度处理 m2 1.00 10.00 0.00 0.00 10.00 10.00 2 土工布 m2 1.00 1.00 3.00 0.00 4.00 4.00 3 连锁式护坡块体 m2 1.00 8.00 80.00 0.00 88.00 88.00 4 102.00 注:坡度处理时,若与最终形成坡面间垂直距离超过±10cm,需要按实际工程量计算土方开挖回填费用。
