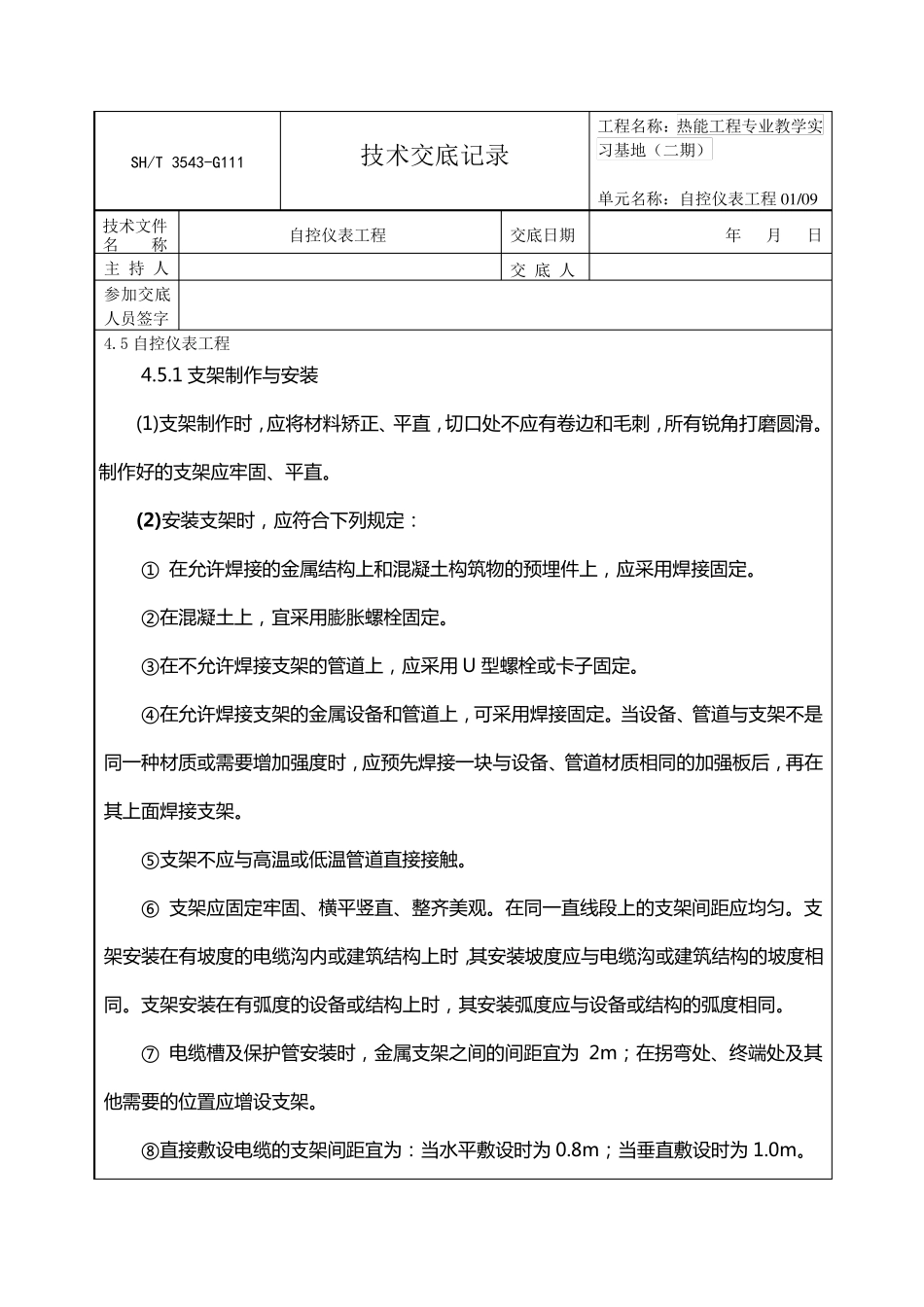

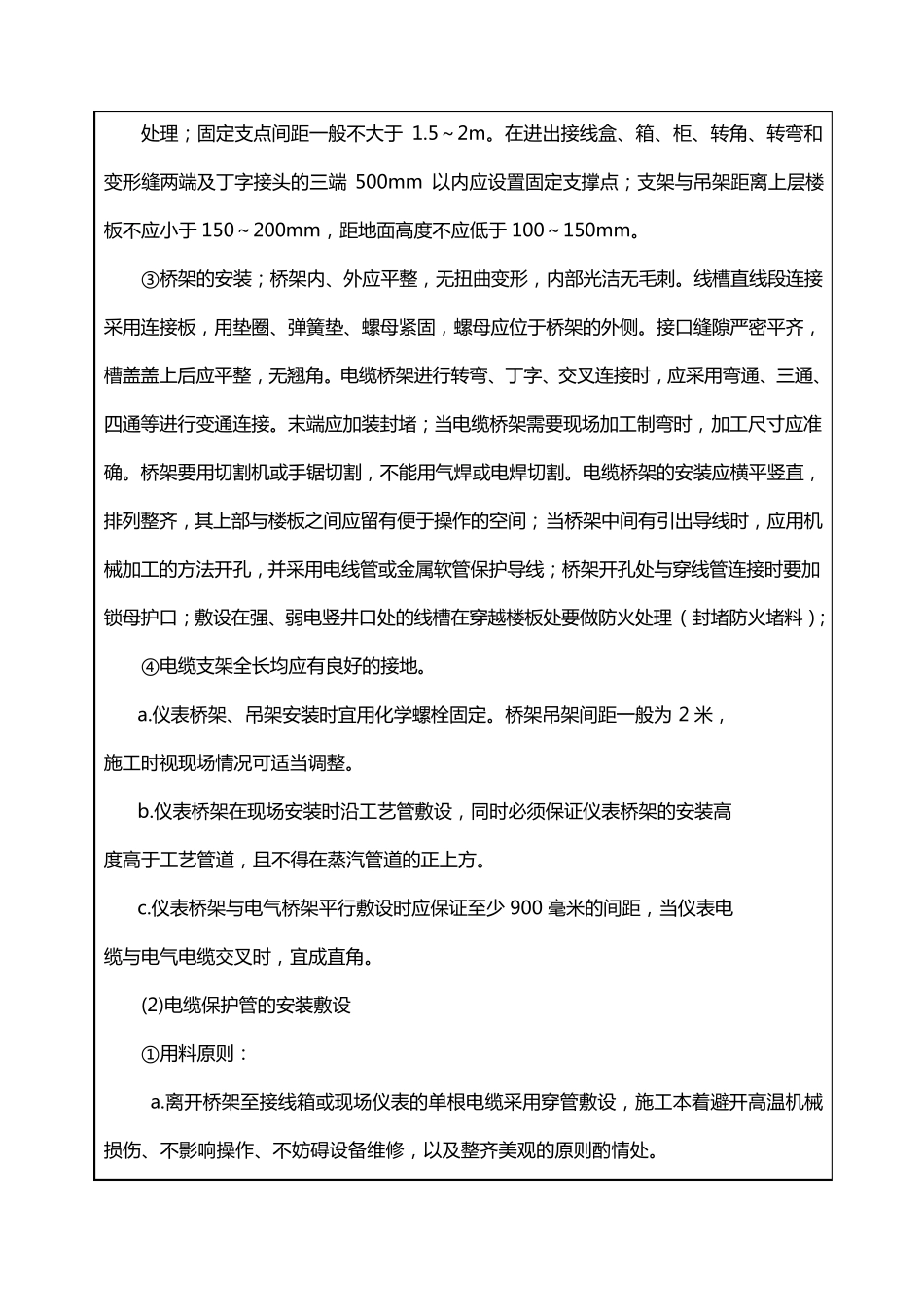

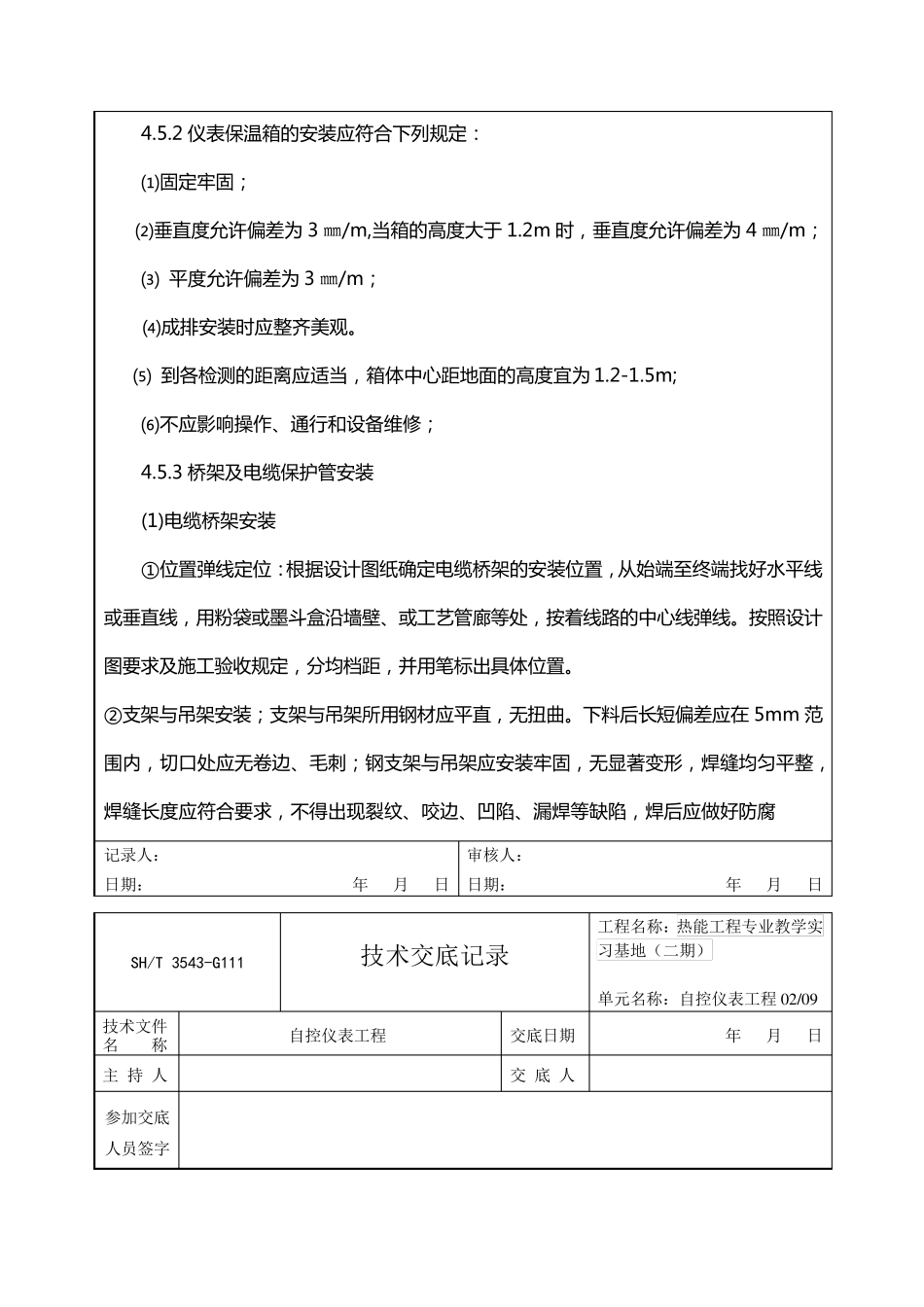

SH/T 3543-G111 技术交底记录 工程名称：热能工程专业教学实习基地（二期） 单元名称：自控仪表工程0 1 /0 9 技术文件名 称 自控仪表工程 交底日期 年 月 日 主 持 人 交 底 人 参加交底人员签字 4.5 自控仪表工程 4.5.1 支 架 制 作 与 安 装 (1)支 架 制 作 时 ， 应 将 材 料 矫 正 、 平 直 ， 切 口 处 不 应 有 卷 边 和 毛 刺 ， 所 有 锐 角 打 磨 圆 滑 。制 作 好 的 支 架 应 牢 固 、 平 直 。 (2 )安 装 支 架 时 ， 应 符 合 下 列 规 定 ： ① 在允许焊接的 金属结构上和 混凝土构筑物的 预埋件上， 应 采用焊接固 定 。 ②在混凝土上， 宜采用膨胀螺栓固 定 。 ③在不 允许焊接支 架 的 管道上， 应 采用 U 型螺栓或卡子固 定 。 ④在允许焊接支 架 的 金属设备和 管道上， 可采用焊接固 定 。 当设备、 管道与 支 架 不 是同一种材 质或需要增加强度时 ， 应 预先焊接一块与 设备、 管道材 质相同的 加强板后， 再在其上面焊接支 架 。 ⑤支 架 不 应 与 高温或低温管道直 接接触。 ⑥ 支 架 应 固 定 牢 固 、 横平 竖直 、 整齐美观。 在同一直 线段上的 支 架 间距应 均匀。 支架 安 装 在有 坡度的 电缆沟内或建筑结构上时 ，其安 装 坡度应 与 电缆沟或建筑结构的 坡度相同。 支 架 安 装 在有 弧度的 设备或结构上时 ， 其安 装 弧度应 与 设备或结构的 弧度相同。 ⑦ 电缆槽及保护管安 装 时 ， 金属支 架 之间的 间距宜为 2m；在拐弯处 、 终端处 及其他需要的 位置应 增设支 架 。 ⑧直 接敷设电缆的 支 架 间距宜为： 当水平 敷设时 为 0.8m；当垂直 敷设时 为 1.0m。 4.5.2 仪 表 保 温 箱 的 安 装 应 符 合 下 列 规 定 ： ⑴ 固 定 牢 固 ； ⑵ 垂 直 度 允 许 偏 差 为 3 ㎜/m,当 箱 的 高 度 大 于 1.2m 时 ， 垂 直 度 允 许 偏 差 为 4 ㎜/m； ⑶ 平 度 允 许 偏 差 为 3 ㎜/m； ⑷ 成 排 安 装 时 应 整 齐 美 观 。 ⑸ 到 各 检 测 的 距 离 应 适 当 ， 箱 体 中 心 距 地 面 的 高 度 宜 为 1.2-1.5m; ⑹ 不 应 影 响 操 作 、 通 行 和 设 备...
