自控安装图册目录

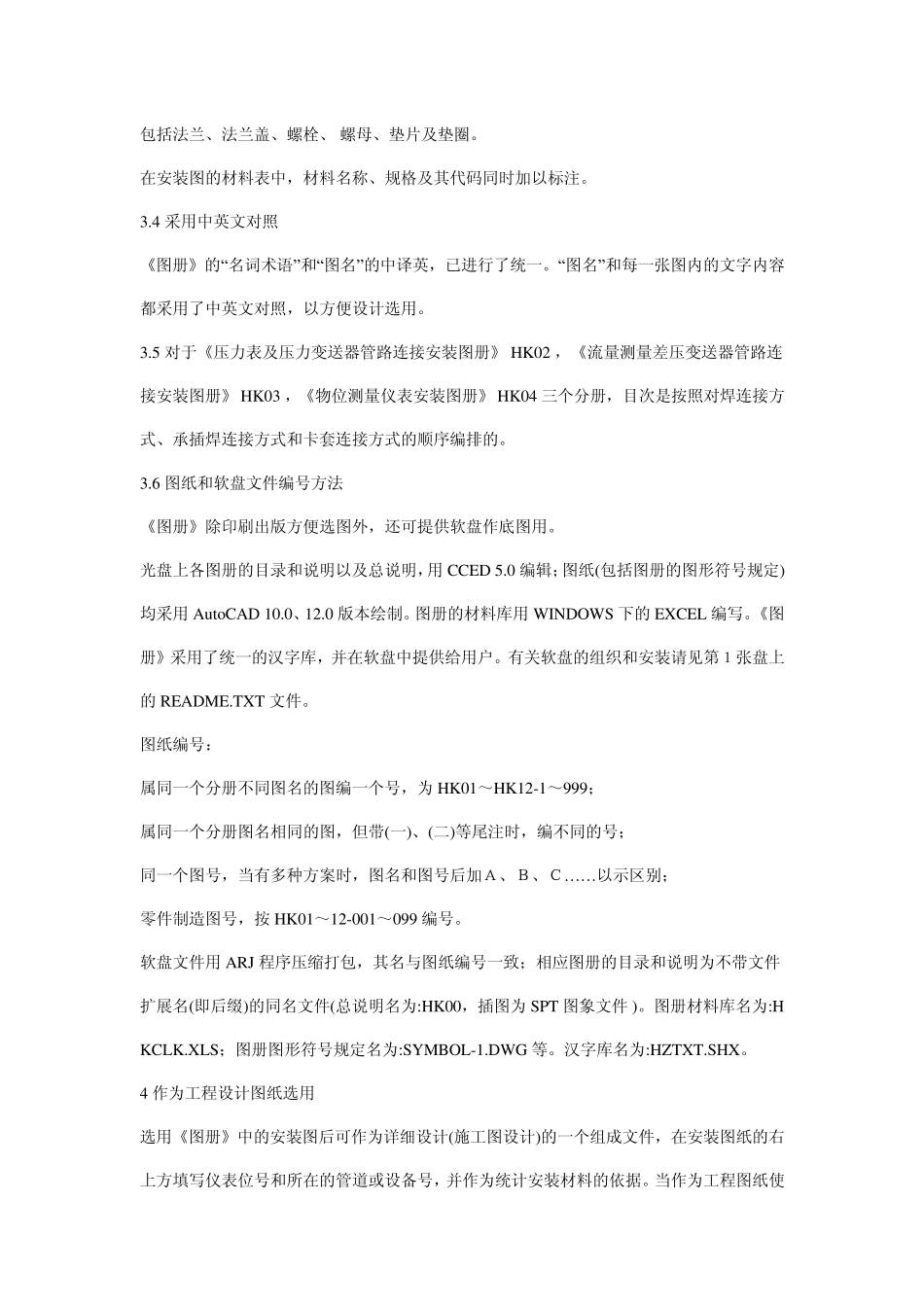

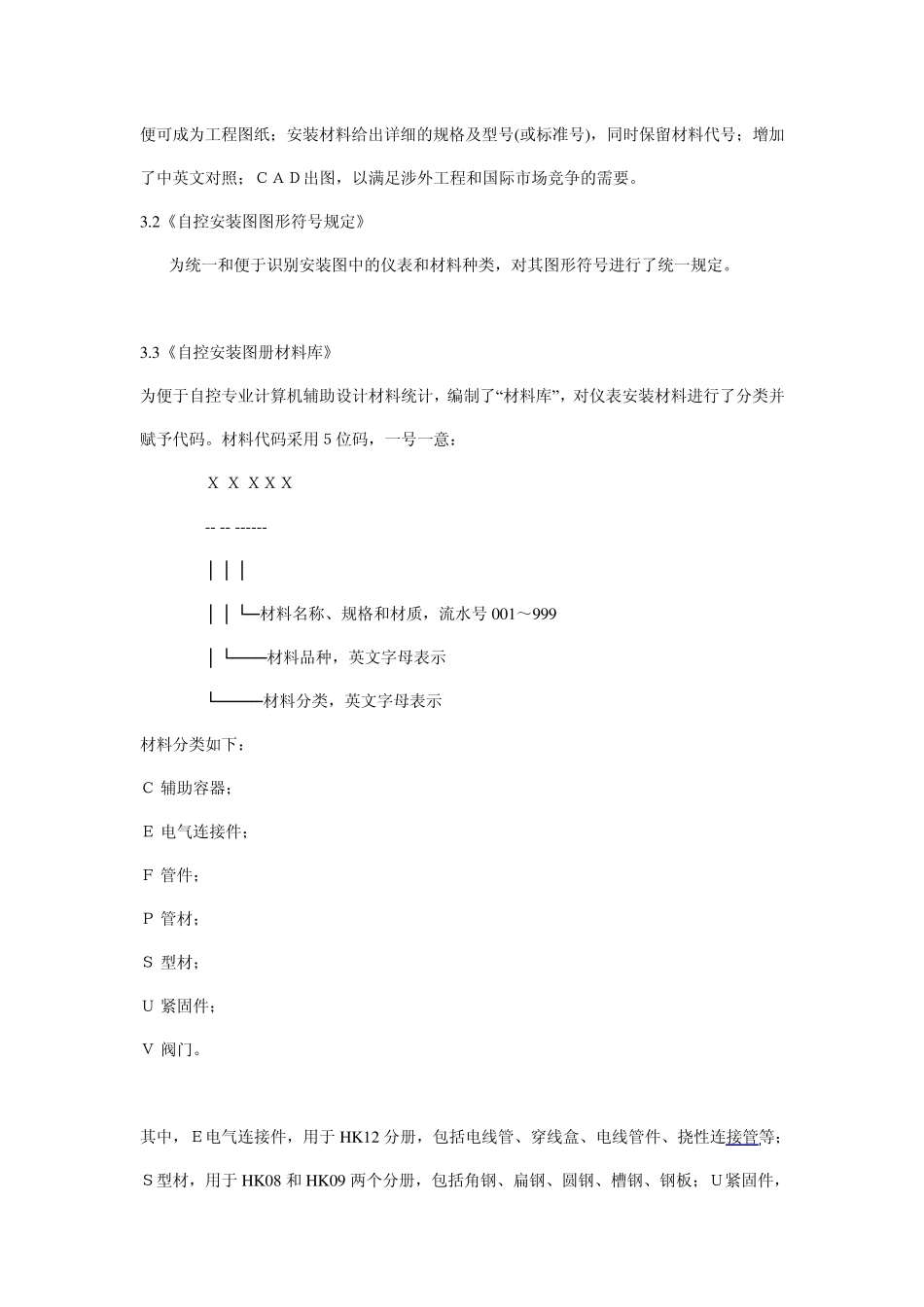

《自控安装图册》(HG/T21581-95)目录 总 说 明 1. 《自控安装图册》(以下简称《图册》)，由化学工业部自动控制设计技术中心站提出，并经化学工业部批准为中华人民共和国行业标准[化建发(1996)785 号]，标准号为HG/T21581-95。1997 年4 月1 日实施。 2. 全套《图册》由下述部分组成： 1. 《自控安装图图形符号规定》； 2. 《自控安装图材料库》； 3. 《温度测量元件安装图册》 HK01 ； 4. 《压力表及压力变送器管路连接安装图册》 HK02 ； 5. 《流量测量差压变送器管路连接安装图册》 HK03 ； 6. 《物位测量仪表安装图册》 HK04 ； 7. 《分析仪表系统管路连接安装图册》 HK05 ； 8. 《法兰取压节流装置安装图册》 HK06 ； 9. 《角接取压节流装置安装图册》 HK07 ； 10. 《变送器安装图册》 HK08 ； 11. 《仪表管、缆及桥架安装图册》 HK09 ； 12. 《仪表及仪表管线保温安装图册》 HK10 ； 13. 《气动仪表管路连接安装图册》 HK11 ； 14. 《仪表电缆保护及连接图册》 HK12 ； 3. 《图册》编制原则及使用说明： 3.1 《图册》是第三版《自控安装图册》(HGJ516-87)的修订版。编制原则为“吐故纳新、技术先进、使用方便、保持一定使用周期”。与三版相比，在使用上《图册》更具有如下几个方面的特点：可作工程图纸使用，即在标准图上添加仪表位号、安装管道号和工程设计图号便可成为工程图纸；安装材料给出详细的规格及型号(或标准号)，同时保留材料代号；增加了中英文对照；ＣＡＤ出图，以满足涉外工程和国际市场竞争的需要。 3.2《自控安装图图形符号规定》 为统一和便于识别安装图中的仪表和材料种类，对其图形符号进行了统一规定。 3.3《自控安装图册材料库》 为便于自控专业计算机辅助设计材料统计，编制了“材料库”，对仪表安装材料进行了分类并赋予代码。材料代码采用５位码，一号一意： Ｘ Ｘ ＸＸＸ -- -- ------ │ │ │ │ │ └ ─ 材料名称、规格和材质，流水号 001～999 │ └ ─ ─ ─ 材料品种，英文字母表示 └ ─ ─ ─ ─ 材料分类，英文字母表示 材料分类如下： Ｃ 辅助容器； Ｅ 电气连接件； Ｆ 管件； Ｐ 管材； Ｓ 型材； Ｕ 紧固件； Ｖ 阀门。 其中，Ｅ电气连接件，用于H K 12 分册，包括电线管、穿线盒、电线管件、挠性连接管等；Ｓ型材，用于H K 08 和H K 09 两个分册，包括角钢、扁钢、圆...
