自攻螺丝氢脆测试标准

自攻螺丝氢脆测试标准_第1页
1/11
自攻螺丝氢脆测试标准_第2页
2/11
自攻螺丝氢脆测试标准_第3页
3/11

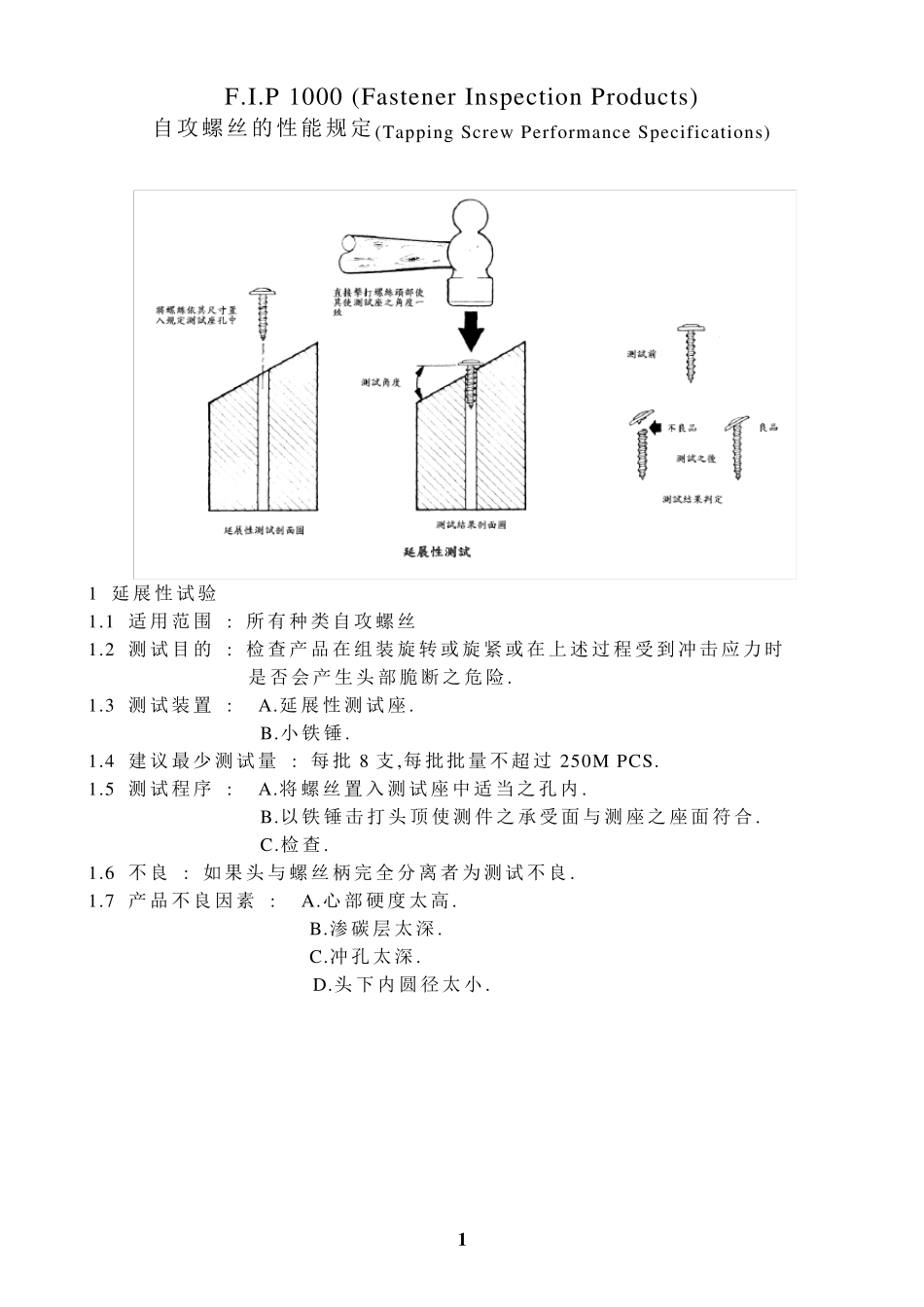

1 F.I.P 1000 (Fastener Inspection Products) 自攻螺丝的性能规定(Tapping Screw Performance Specifications) 1 延展性试验 1.1 适用范围 : 所有种类自攻螺丝 1.2 测试目的 : 检查产品在组装旋转或旋紧或在上 述 过 程 受 到 冲 击 应 力 时 是 否 会 产生 头 部 脆 断 之 危 险 . 1.3 测试装置 : A.延展性测试座 . B.小 铁 锤 . 1.4 建 议 最 少 测试量 : 每 批 8 支 ,每 批 批 量 不 超 过 250M PCS. 1.5 测试程 序 : A.将 螺丝置 入 测试座 中 适当 之 孔 内 . B.以 铁 锤 击 打 头 顶 使 测件 之 承 受 面 与 测座 之 座 面 符 合 . C.检查. 1.6 不 良 : 如 果 头 与 螺丝柄 完 全 分 离 者 为 测试不 良 . 1.7 产品不 良 因 素 : A.心 部 硬 度 太 高 . B.渗 碳 层 太 深 . C.冲 孔 太 深 . D.头 下 内 圆 径 太 小 . 2 2 扭力强度试验 2.1 适用范围 : 所有种类自攻螺丝 2.2 测试目的 : 检查产品因为扭力不足在组装旋转或旋紧扭断. 2.3 测试装置 : A.螺丝夹具. B. 夹具夹持座. C. 螺丝测定固定座. D. 精度在2%内之扭力扳手. 2.4 建议最少测试量: 每批4 支,每批批量不超过250M PCS. 2.5 测试程序 : A.将螺丝置入测试夹具中再将夹具置入夹具支持座,螺丝至少 应有两牙在夹具中,两牙在夹具外. B.将支持座固定在测定固定座上 . C.扭转扳手直到螺丝扭断. D.记录破坏值. 2.6 不良 : 螺丝扭断值 小 于 规 定值 . 2.7 产品不良 因素 : A.心 部 硬 度太 低 . B.表 面 硬 度太 低 . C.有效 渗 碳 层 不足. D.最小 径 (牙底 径 )太 小 . 3 3 攻入试验 3.1 适用范围 : 除Ty pe 25 外之所有种类自攻螺丝 3.2 测试目的 : 检查产品是否会因组装时螺纹崩坏而导至组合失败. 3.3 测试装置 : A.测试钢板. B. 扭转工具(可使用电动工具,但不能超过500rpm). 3.4 建议最少测试量: 每批4 支,每批批量不超过250M PCS. 3.5 测试程序 : A. 将螺丝锁入测试钢板直到第一 个 完 整 螺纹通 过钢板,Plain 的螺丝可上 少许 油 . < B. 检查螺纹是否崩坏. 注 : 本测试可与旋入扭力测试及氢脆化测试一起实施. 3.6 不良 : 螺丝旋 入后 螺纹崩坏. 3.7 产品不良 因素 : A.有效...
