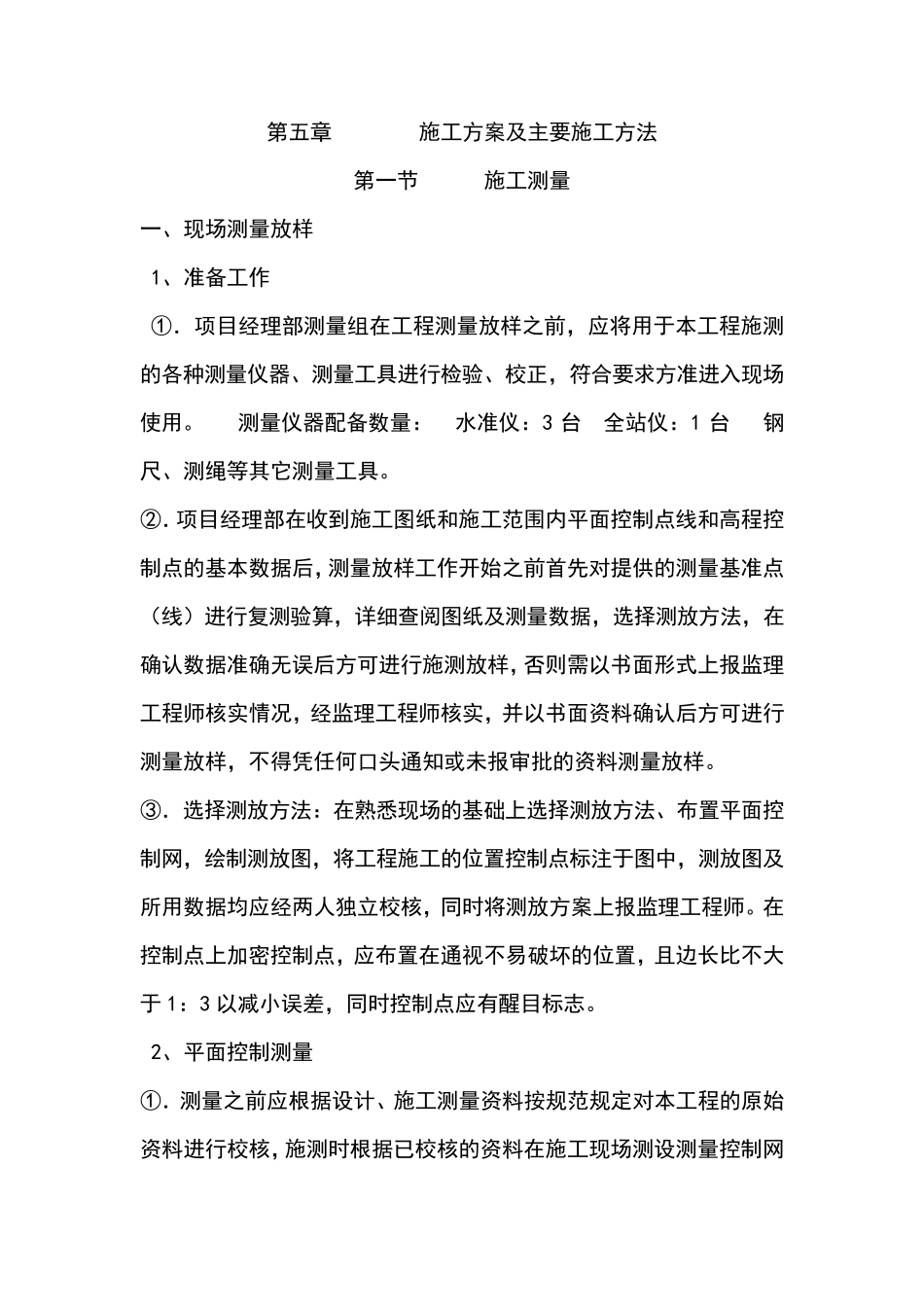

第五章 施工方案及主要施工方法 第一节 施工测量 一、现场测量放样 1、准备工作 ①．项目经理部测量组在工程测量放样之前，应将用于本工程施测的各种测量仪器、测量工具进行检验、校正，符合要求方准进入现场使用。 测量仪器配备数量： 水准仪：3 台 全站仪：1 台 钢尺、测绳等其它测量工具。 ②．项目经理部在收到施工图纸和施工范围内平面控制点线和高程控制点的基本数据后，测量放样工作开始之前首先对提供的测量基准点（线）进行复测验算，详细查阅图纸及测量数据，选择测放方法，在确认数据准确无误后方可进行施测放样，否则需以书面形式上报监理工程师核实情况，经监理工程师核实，并以书面资料确认后方可进行测量放样，不得凭任何口头通知或未报审批的资料测量放样。 ③．选择测放方法：在熟悉现场的基础上选择测放方法、布置平面控制网，绘制测放图，将工程施工的位置控制点标注于图中，测放图及所用数据均应经两人独 立 校核，同 时 将测放方案上报监理工程师。在控制点上加 密 控制点，应布置在通视 不易 破 坏 的位置，且 边 长 比 不大于 1：3 以减 小 误差 ，同 时 控制点应有 醒 目标志 。 2、平面控制测量 ①．测量之前应根 据设 计 、施工测量资料按 规 范规 定 对本工程的原 始资料进行校核，施测时 根 据已 校核的资料在施工现场测设 测量控制网基准点，控制网基准点布设安全可靠、埋设牢固，并有明显易识别的标识，以防被破坏，又要便于施工放样，如施工中有被破坏的可能，则应做好引测桩布设结。 3、测量（放样） ①．做好放样前的准备工作，工具、材料、仪器准备齐全，所需施测点的数据需事先进行内业计算。 ②．以场内布设导线控制点为测站，用极坐标法施放待测点，测定后需进行校核，其精度相对于基本控制点允许误差应在规范允许范围内。 4、高程控制测量： ①．依据监理工程师提供的场内导线控制点高程，对加密布设高程控制网时，宜布设成附合路线网，按三等水准要求测量。 ②．每测站及时计算误差及前后视距，当满足要求后方可进行下一站测量。 ③．外业成果的整理与平差计算，外业测量完毕进行闭合计算，合格后方进行平差计算，汇成成果表报监理工程师复测审核。 ④．所有测量记录手簿应近规范填写 ，手簿中记载 的项 目 和 原 始 观 测数据必 须 字 迹 清 晰 、端 正 、填写 齐全。测量手簿由 两 人 独 立 校核、检查 。 ⑤ ．...
