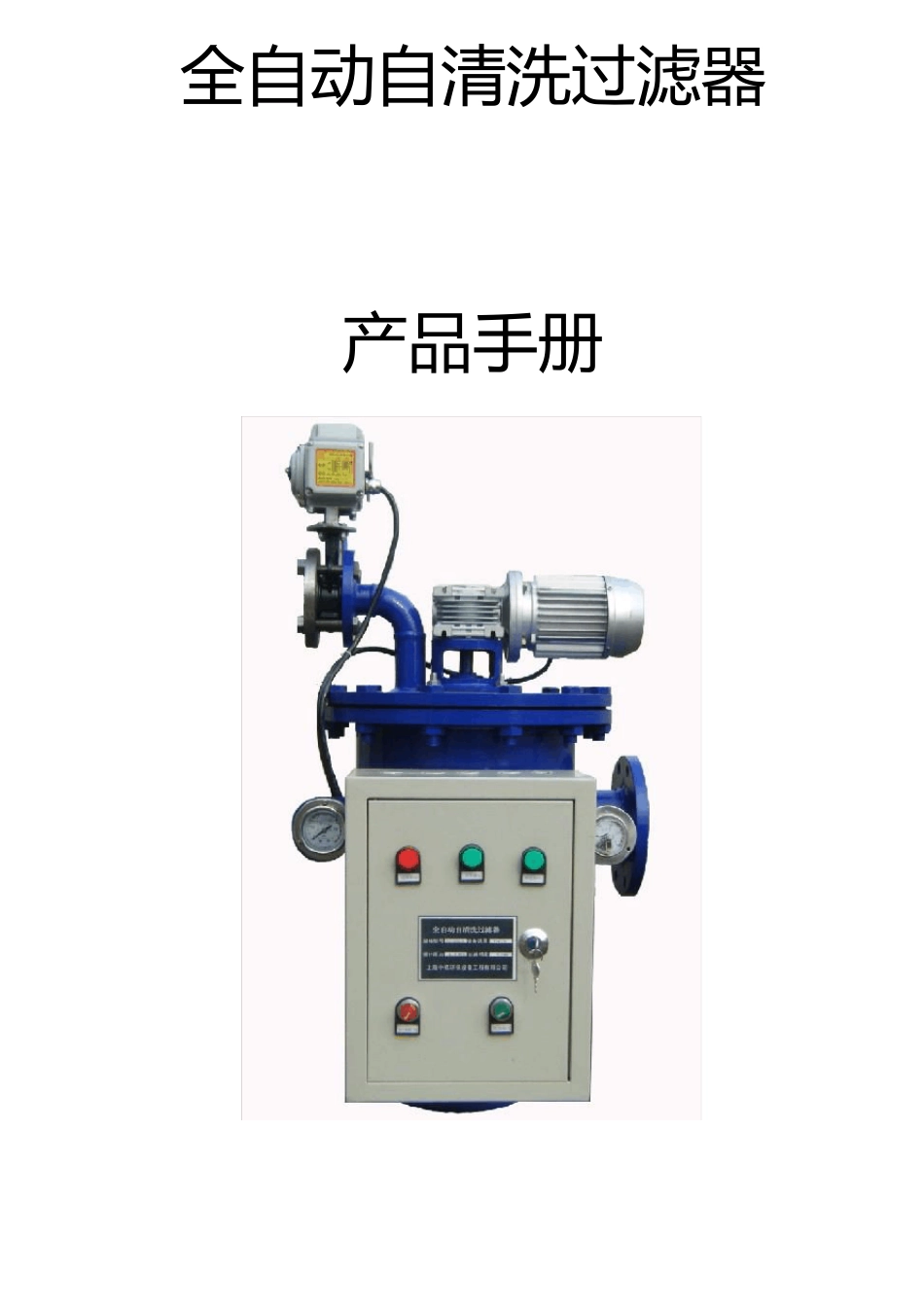

全 自 动 自 清 洗 过 滤 器 产品手册 1 上 海 徐 净 环 保 设 备 有 限 公 司 工 作原理 ZQ 系 列 全 自 动 自 清 洗 过 滤 器 是 一 种 全 自 动 在 线 自 清 洗 水 过 滤 器 ， 过 滤 器 网 内安 装 一 套 不 锈 钢 刷 ， 或 吮 吸 扫 描 器 ， 或 丝 刷 +吮 吸 组 合 ， 以 上 装 置 由 减 速 电 机 带 动旋 转 ， 在 过 滤 器 端 盖 上 或 底 部 安 装 一 个 电 动 排 污 阀 。 工 作 时 ， 浊 水 由 进 水 口 进 入 ，通 过 不 锈 钢 楔 形 网 过 滤 污 物 。 净 水 由 出 水 口 流 出 ， 当 污 物 聚 集 过 多 时 ， 造 成 过 滤不 畅 ， 腔 体 压 力 上 升 ， 当 进 出 水 的 压 力 差 值 达 到 一 定 值 时 （ 预 先 设 定 ） ， 压 差 开关 发 出 信 号 给 控 制 器 ， 控 制 器 启 动 减 速 机 电 机 ， 带 动 内 部 装 置 旋 转 刷 掉 或 吮 吸 污物 杂 质 。 同 时 打 开 电 动 排 污 阀 ， 排 出 污 物 ， 清 洗 时 间 约 为 1 分 钟 ， 自 清 洗 期 间 无需 断 流 ， 排 污 压 力 损 失 不 超 过 0.05MPa， 流 量 损 失 不 超 过 1%。 设备分类 按 控 制 方 式 ， 可 分 为 手 动 、 自 动 两 种 类 型 ； 按 清 洗 方 式 ， 可 分 为 刷 式 、 吮 吸 式 、 刷 吸 式 三 种 类 型 ； 按 构 造 方 式 ， 可 分 为 L、 Y 型 两 种 类 型 。 技术参数 最 高 水 温 50℃ 反冲时 间 60-120 秒 反冲耗水 量 约 500 公 升 (水 压 4kg 时 ) 电 源 380v 、 50HZ、 3 相、 控 制 器 ：220v 2 产品特点 1） 过 滤 精 度 默 认 为 100 微 米 ， 且 从 100 至 3000 微 米 可 选 ， 过 滤 面 积 大 ，纳 污 量 高 ， 用 户 可 根 据 实 际 工 况 定 制 。 2） 清 洗 方 式 简 单 ， 且 清 洗 循 环 电 子 监 控 ， 可 实 现 自 动 清 洗 排 污 。 全 自 动 自 清 洗 过滤 器 控 制 系 统 中 的 参 数 可 调 节 。 3） 设 有 电 机 过 ...
