三层交换机实验

三层交换机实验_第1页
1/9
三层交换机实验_第2页
2/9

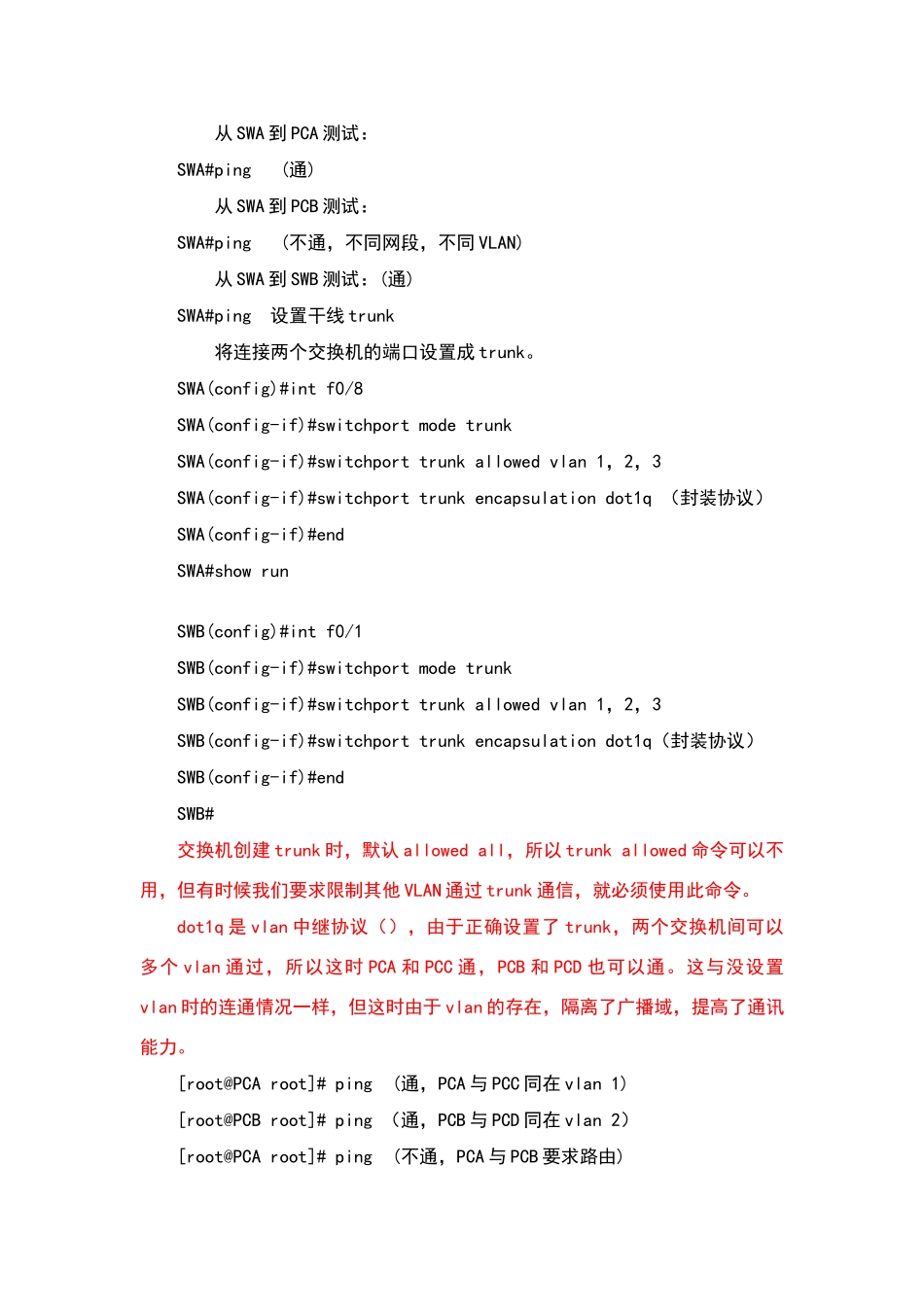

三层交换机实验_第3页
3/9

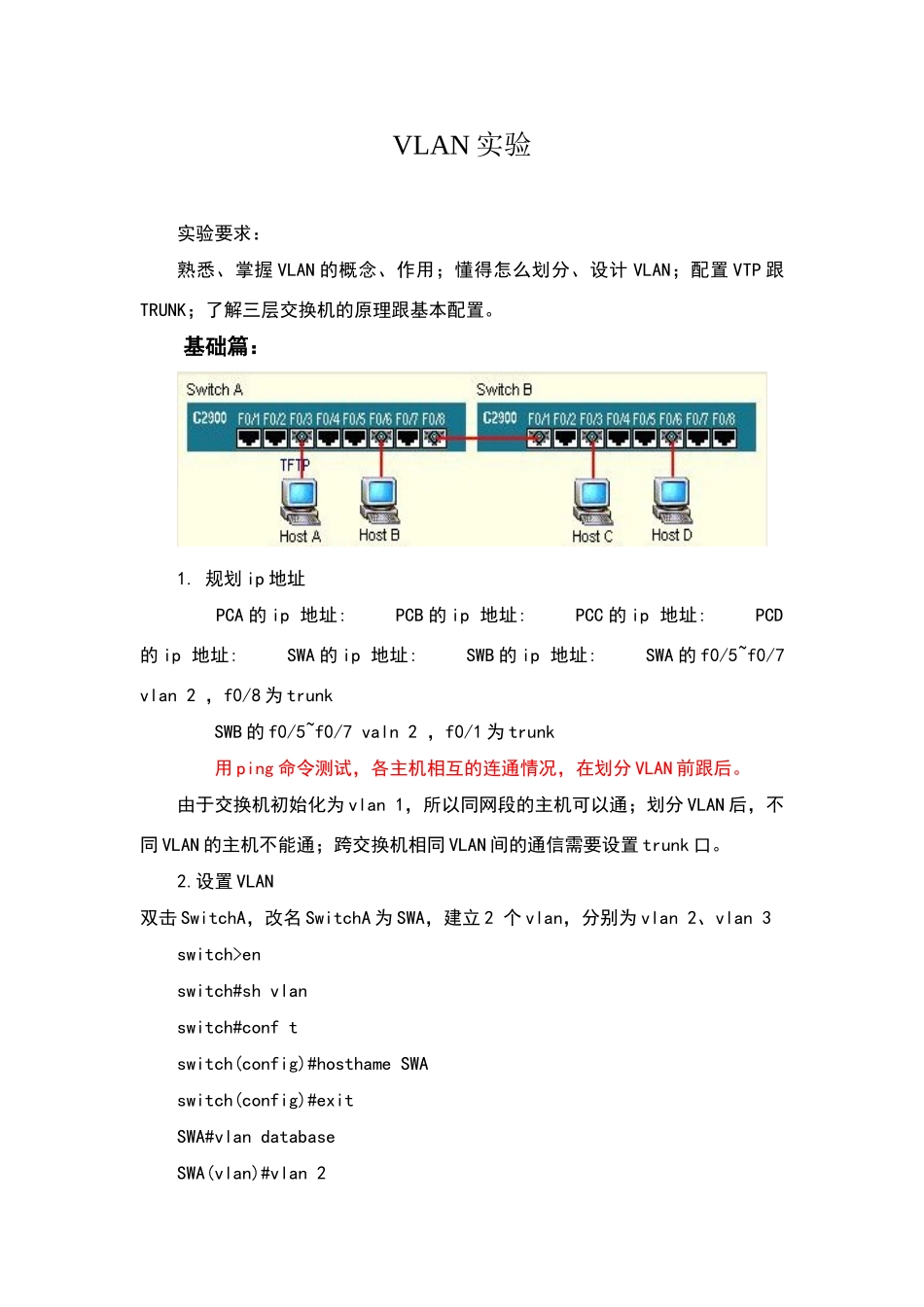

VLAN 实验实验要求:熟悉、掌握 VLAN 的概念、作用;懂得怎么划分、设计 VLAN;配置 VTP 跟TRUNK;了解三层交换机的原理跟基本配置。基础篇:1. 规划 ip 地址 PCA 的 ip 地址: PCB 的 ip 地址: PCC 的 ip 地址: PCD的 ip 地址: SWA 的 ip 地址: SWB 的 ip 地址: SWA 的 f0/5~f0/7 vlan 2 ,f0/8 为 trunk SWB 的 f0/5~f0/7 valn 2 ,f0/1 为 trunk 用 ping 命令测试,各主机相互的连通情况,在划分 VLAN 前跟后。由于交换机初始化为 vlan 1,所以同网段的主机可以通;划分 VLAN 后,不同 VLAN 的主机不能通;跨交换机相同 VLAN 间的通信需要设置 trunk 口。2.设置 VLAN双击 SwitchA,改名 SwitchA 为 SWA,建立 2 个 vlan,分别为 vlan 2、vlan 3switch>enswitch#sh vlanswitch#conf tswitch(config)#hosthame SWAswitch(config)#exitSWA#vlan databaseSWA(vlan)#vlan 2SWA(vlan)#vlan 3SWA(vlan)#exitSWA#conf tSWA#sh vlan 至此在 SWA 上建立了两个 vlan,show 命令应该可以看到,但现在它没有成员。下面将 SWA 交换机的 f0/5,f0/6,f0/7 加入到 vlan 2SWA(config)#int f0/5SWA(config-if)#switchport mode accessSWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/6SWA(config-if)#switchport mode accessSWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport mode accessSWA(config-if)#switchport access vlan 2SWA(config-if)# endSWA#sh vlan在 SWB 上与 SWA 上类似,将 SWB 的 f0/5,f0/6,f0/7 加入到 vlan 2。3.测试可通性 从 PCA 到 PCC 测试:[root@PCA root]# ping (通) 从 PCA 到 PCB 测试:[root@PCA root]# ping (不通,不同网段,不同 VLAN) 从 PCB 到 PCD 测试:[root@PCB root]# ping (不通,不在一个广播域,要求设置干线 trunk) 从 PCA 到 SWA 测试:[root@PCA root]# ping 通,同一网段,同在 vlan 1) 从 PCA 到 SWB 测试:[root@PCA root]# ping (通,同一网段,同在 vlan 1) 从 SWA 到 PCA 测试:SWA#ping (通) 从 SWA 到 PCB 测试:SWA#ping (不通,不同网段,不同 VLAN) 从 SWA 到 SWB 测试:(通)SWA#ping 设置干线 trunk 将连接两个交换机的端口设置成 trunk。...
