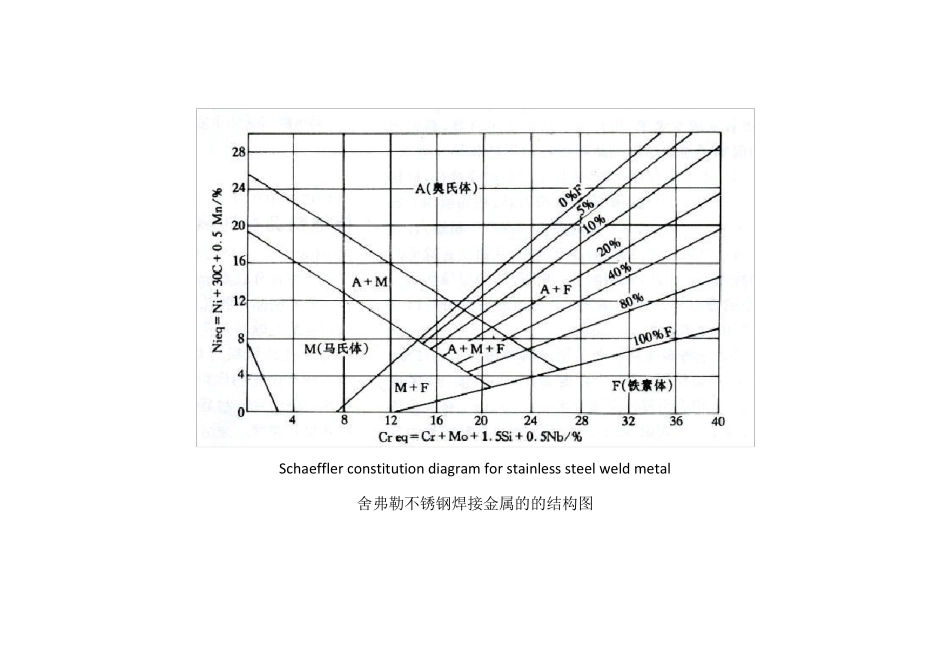

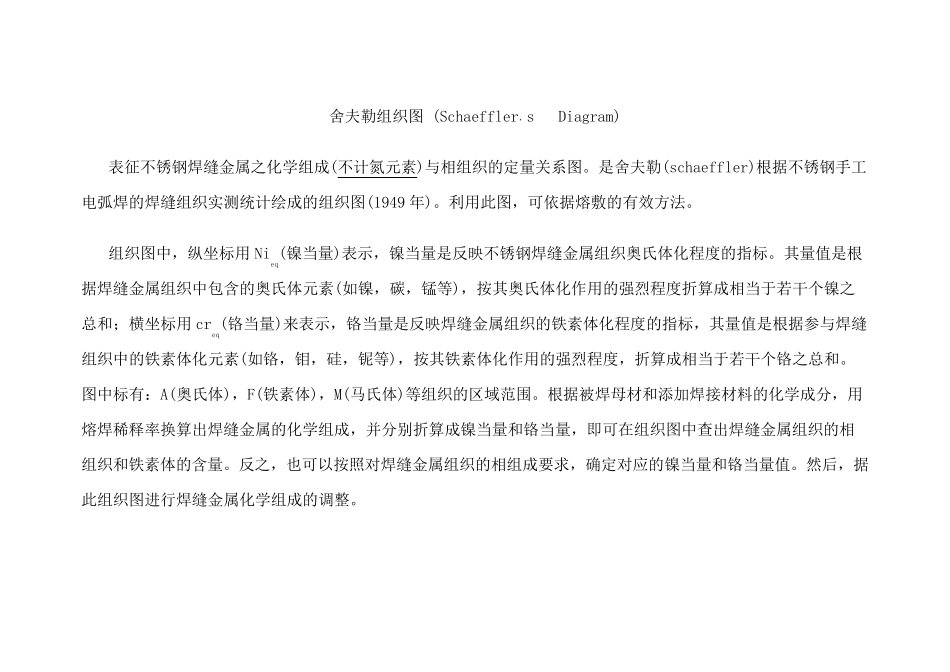

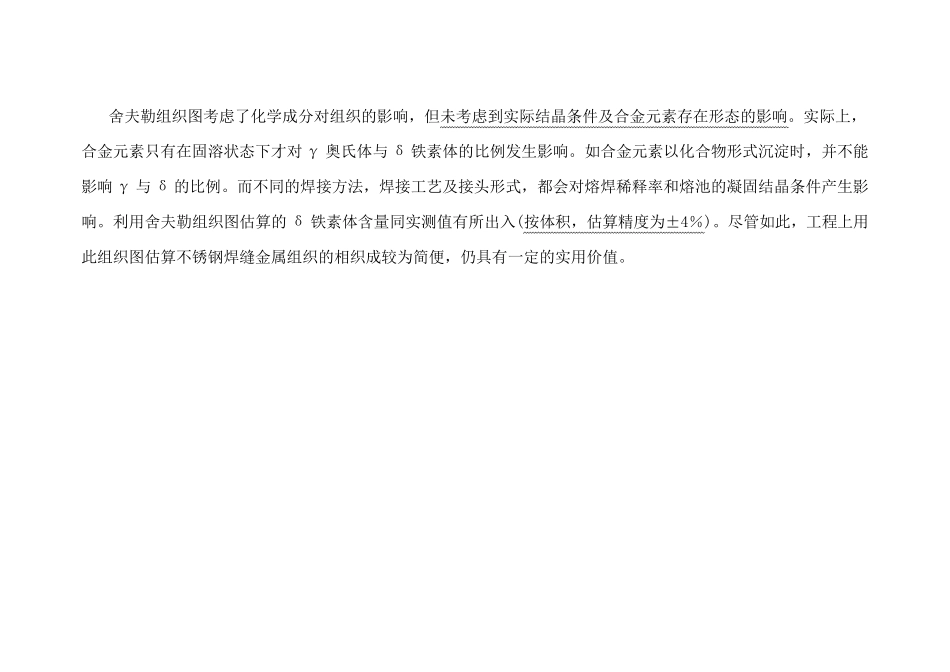

舍夫勒组织图 (Schaeffler，s Diagram) 表征不锈钢焊缝金属之化学组成(不计氮元素)与相组织的定量关系图。是舍夫勒(schaeffler)根据不锈钢手工电弧焊的焊缝组织实测统计绘成的组织图(1949 年)。利用此图，可依据熔敷的有效方法。 组织图中，纵坐标用 Nieq(镍当量)表示，镍当量是反映不锈钢焊缝金属组织奥氏体化程度的指标。其量值是根据焊缝金属组织中包含的奥氏体元素(如镍，碳，锰等)，按其奥氏体化作用的强烈程度折算成相当于若干个镍之总和；横坐标用 creq(铬当量)来表示，铬当量是反映焊缝金属组织的铁素体化程度的指标，其量值是根据参与焊缝组织中的铁素体化元素(如铬，钼，硅，铌等)，按其铁素体化作用的强烈程度，折算成相当于若干个铬之总和。图中标有：A(奥氏体)，F(铁素体)，M(马氏体)等组织的区域范围。根据被焊母材和添加焊接材料的化学成分，用熔焊稀释率换算出焊缝金属的化学组成，并分别折算成镍当量和铬当量，即可在组织图中查出焊缝金属组织的相组织和铁素体的含量。反之，也可以按照对焊缝金属组织的相组成要求，确定对应的镍当量和铬当量值。然后，据此组织图进行焊缝金属化学组成的调整。 舍夫勒组织图考虑了化学成分对组织的影响，但未考虑到实际结晶条件及合金元素存在形态的影响。实际上，合金元素只有在固溶状态下才对γ奥氏体与δ铁素体的比例发生影响。如合金元素以化合物形式沉淀时，并不能影响γ与δ的比例。而不同的焊接方法，焊接工艺及接头形式，都会对熔焊稀释率和熔池的凝固结晶条件产生影响。利用舍夫勒组织图估算的δ铁素体含量同实测值有所出入(按体积，估算精度为±4％)。尽管如此，工程上用此组织图估算不锈钢焊缝金属组织的相织成较为简便，仍具有一定的实用价值。 Schaeffler constitution diagram for stainless steel w eld metal 舍弗勒不锈钢焊接金属的的结构图 Delong Diagram This refines the Schaffler diagram by taking account of the strong austenite stabilising tendency of nitrogen. The chromium equivalent is unaffected but the nickel equivalent is modified to : Ni (eq) = Ni + (30 x C) + (0.5 x Mn) + (30 x N) The diagram, identifying the phase boundaries is shown below. This shows the ferrite levels in bands, both as percentages, based on metallographic determina...
