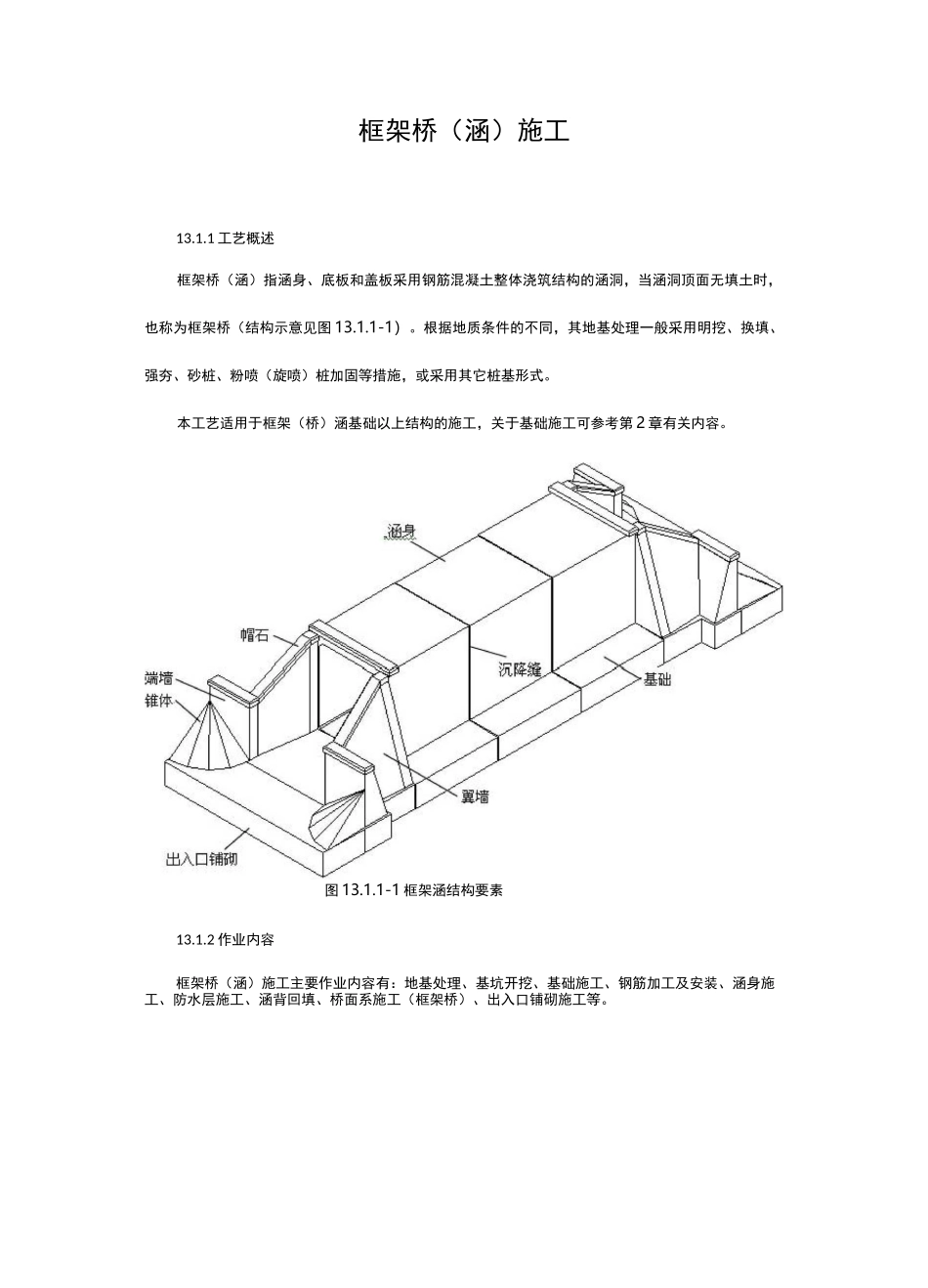

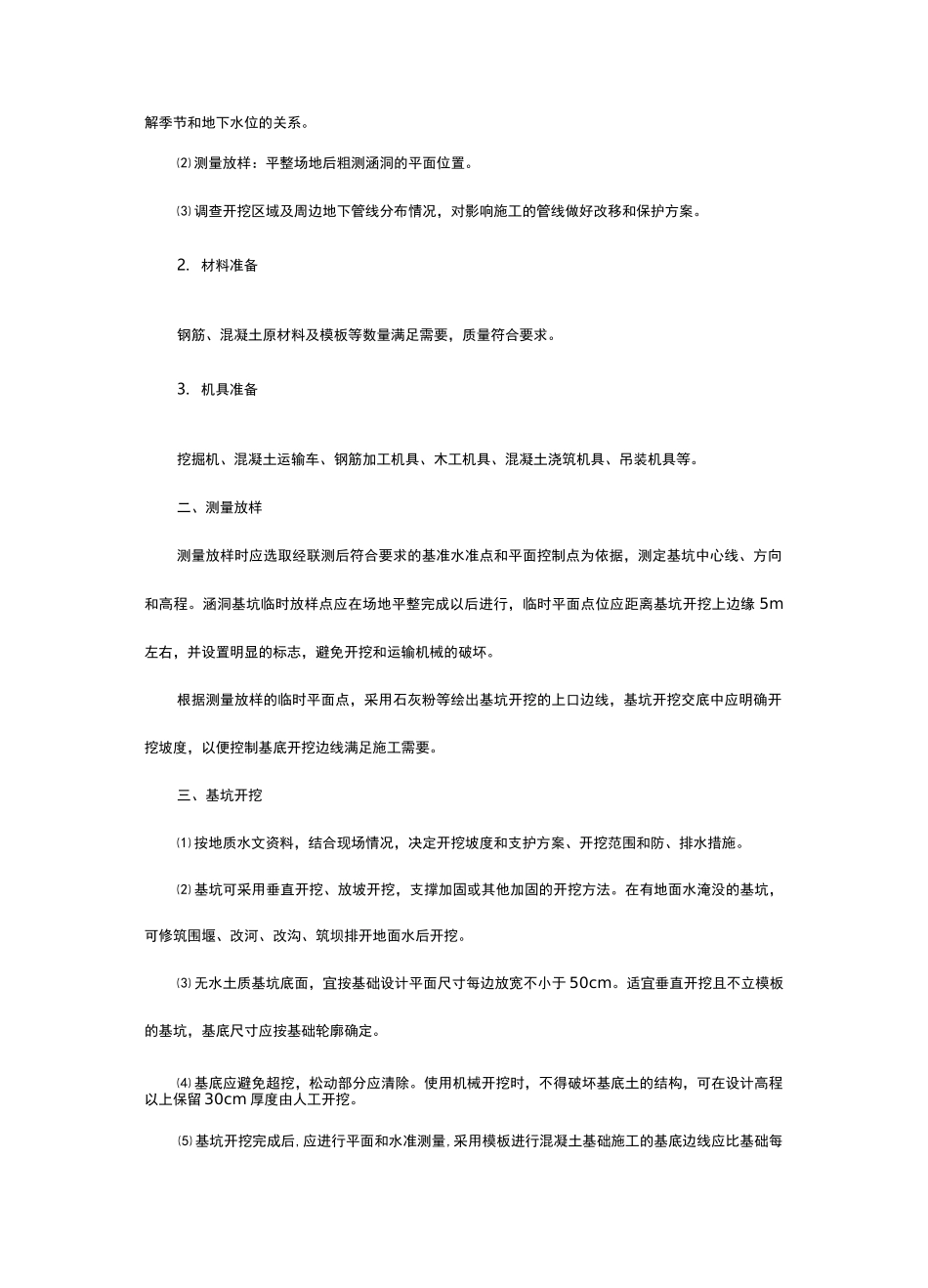

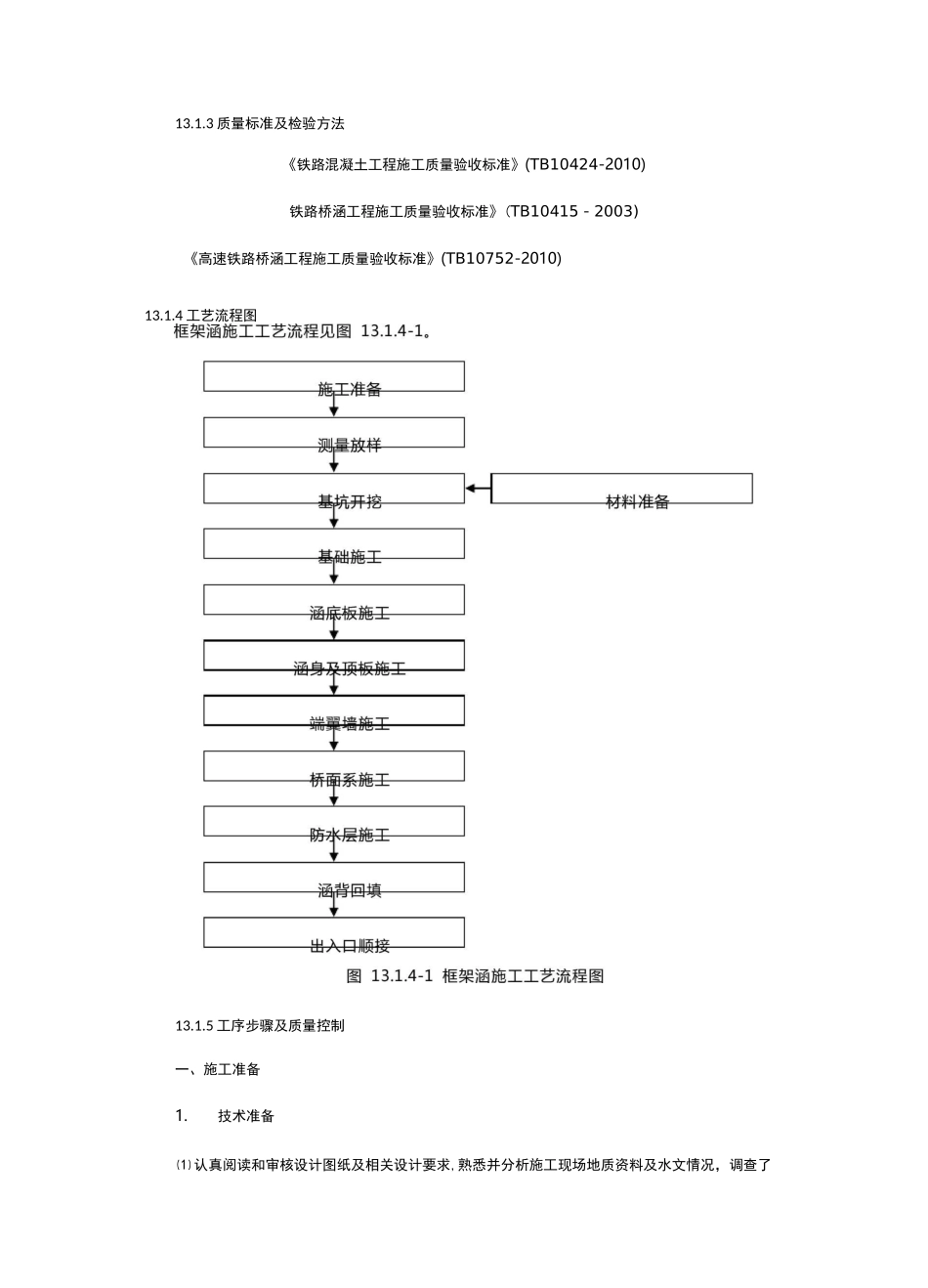

框架桥（涵）施工13.1.1 工艺概述框架桥（涵）指涵身、底板和盖板采用钢筋混凝土整体浇筑结构的涵洞，当涵洞顶面无填土时，也称为框架桥（结构示意见图 13.1.1-1）。根据地质条件的不同，其地基处理一般采用明挖、换填、强夯、砂桩、粉喷（旋喷）桩加固等措施，或采用其它桩基形式。本工艺适用于框架（桥）涵基础以上结构的施工，关于基础施工可参考第 2 章有关内容。图 13.1.1-1 框架涵结构要素13.1.2 作业内容框架桥（涵）施工主要作业内容有：地基处理、基坑开挖、基础施工、钢筋加工及安装、涵身施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。13.1.3 质量标准及检验方法《铁路混凝土工程施工质量验收标准》(TB10424-2010)铁路桥涵工程施工质量验收标准》(TB10415－2003)《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)13.1.4 工艺流程图13.1.5 工序步骤及质量控制一、施工准备1.技术准备⑴ 认真阅读和审核设计图纸及相关设计要求,熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。⑵ 测量放样：平整场地后粗测涵洞的平面位置。⑶ 调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案。2.材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。3.机具准备挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、吊装机具等。二、测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定基坑中心线、方向和高程。涵洞基坑临时放样点应在场地平整完成以后进行，临时平面点位应距离基坑开挖上边缘 5m左右，并设置明显的标志，避免开挖和运输机械的破坏。根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基底开挖边线满足施工需要。三、基坑开挖⑴ 按地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖范围和防、排水措施。⑵ 基坑可采用垂直开挖、放坡开挖，支撑加固或其他加固的开挖方法。在有地面水淹没的基坑，可修筑围堰、改河、改沟、筑坝排开地面水后开挖。⑶ 无水土质基坑底面，宜按基础设计平面尺寸每边放宽不小于 50cm。适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定。⑷ 基底应避免超挖，松动部分应清除。使用机械开挖时，不得破坏基底土的结构，可在设计高程以上保留 30cm 厚度由人工开挖。⑸ 基坑开挖完成后,应...
