高压设备的作用和工作原理(最新修改)

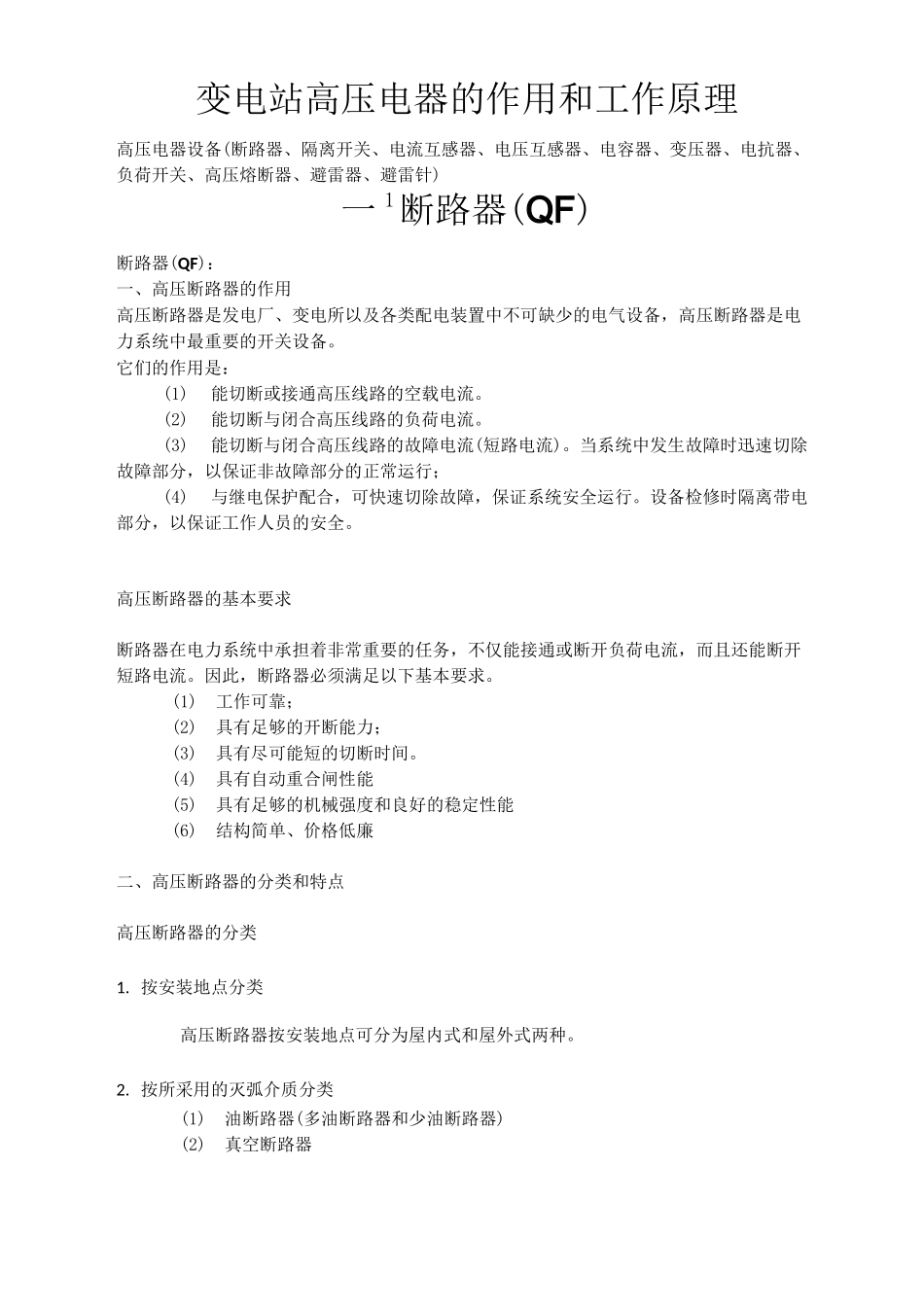

高压设备的作用和工作原理(最新修改)_第1页
1/16
高压设备的作用和工作原理(最新修改)_第2页
2/16

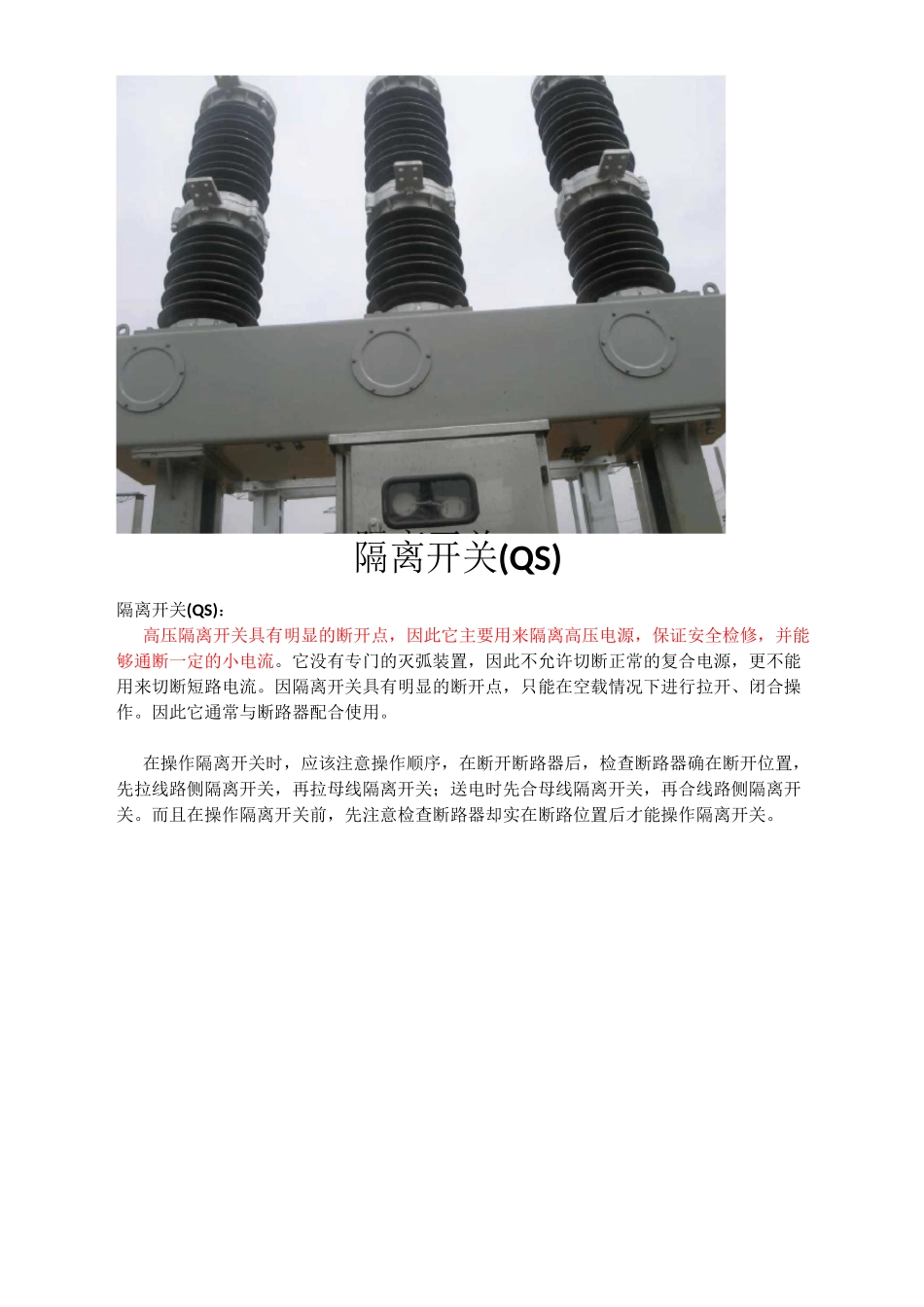

高压设备的作用和工作原理(最新修改)_第3页
3/16
变电站高压电器的作用和工作原理高压电器设备(断路器、隔离开关、电流互感器、电压互感器、电容器、变压器、电抗器、负荷开关、高压熔断器、避雷器、避雷针)一 1断路器(QF)断路器(QF):一、高压断路器的作用高压断路器是发电厂、变电所以及各类配电装置中不可缺少的电气设备,高压断路器是电力系统中最重要的开关设备。它们的作用是:(1)能切断或接通高压线路的空载电流。(2)能切断与闭合高压线路的负荷电流。(3)能切断与闭合高压线路的故障电流(短路电流)。当系统中发生故障时迅速切除故障部分,以保证非故障部分的正常运行;(4)与继电保护配合,可快速切除故障,保证系统安全运行。设备检修时隔离带电部分,以保证工作人员的安全。高压断路器的基本要求断路器在电力系统中承担着非常重要的任务,不仅能接通或断开负荷电流,而且还能断开短路电流。因此,断路器必须满足以下基本要求。(1)工作可靠;(2)具有足够的开断能力;(3)具有尽可能短的切断时间。(4)具有自动重合闸性能(5)具有足够的机械强度和良好的稳定性能(6)结构简单、价格低廉二、高压断路器的分类和特点高压断路器的分类1. 按安装地点分类高压断路器按安装地点可分为屋内式和屋外式两种。2. 按所采用的灭弧介质分类(1)油断路器(多油断路器和少油断路器)(2)真空断路器(3)SF6 断路器高压断路器的特点(1)多油断路器。结构简单,制造方便,便于在套管上加装电流互感器,配套性强;耗钢、耗油量大、体积大、重量重;属自能式灭弧结构。多油断路器应用范围 35kV、110kV线路。(2) 少油断路器。结构简单,制造方便,可配用各种操动机构;比多油断路器油量少、重量轻;采用积木式结构,便于制成各种电压等级产品。少油断路器应用范围 10kV 线路。(3) 真空断路器。灭弧室材料及工艺要求咼;体积小、重量轻;触头不易氧化;灭弧室的机械强度比较差,不能承受较大的冲击振动。真空断路器应用范围 10kV 线路。(5) 六氟化硫断路器。结构简单,工艺及密封要求严格,对材料要求高;体积小、重量轻;用于封闭式组合电器时,可大量节省占地面积。六氟化硫断路器应用范围 35kV 以上线路。隔离开关(QS)隔离开关(QS):高压隔离开关具有明显的断开点,因此它主要用来隔离高压电源,保证安全检修,并能够通断一定的小电流。它没有专门的灭弧装置,因此不允许切断正常的复合电源,更不能用来切断短路电流。因隔离开关具有明显的断开点,只能在空载情况下进行拉开、闭合操作。因此它通常与断路器配...
