市政道路强弱电总和管线施工方案

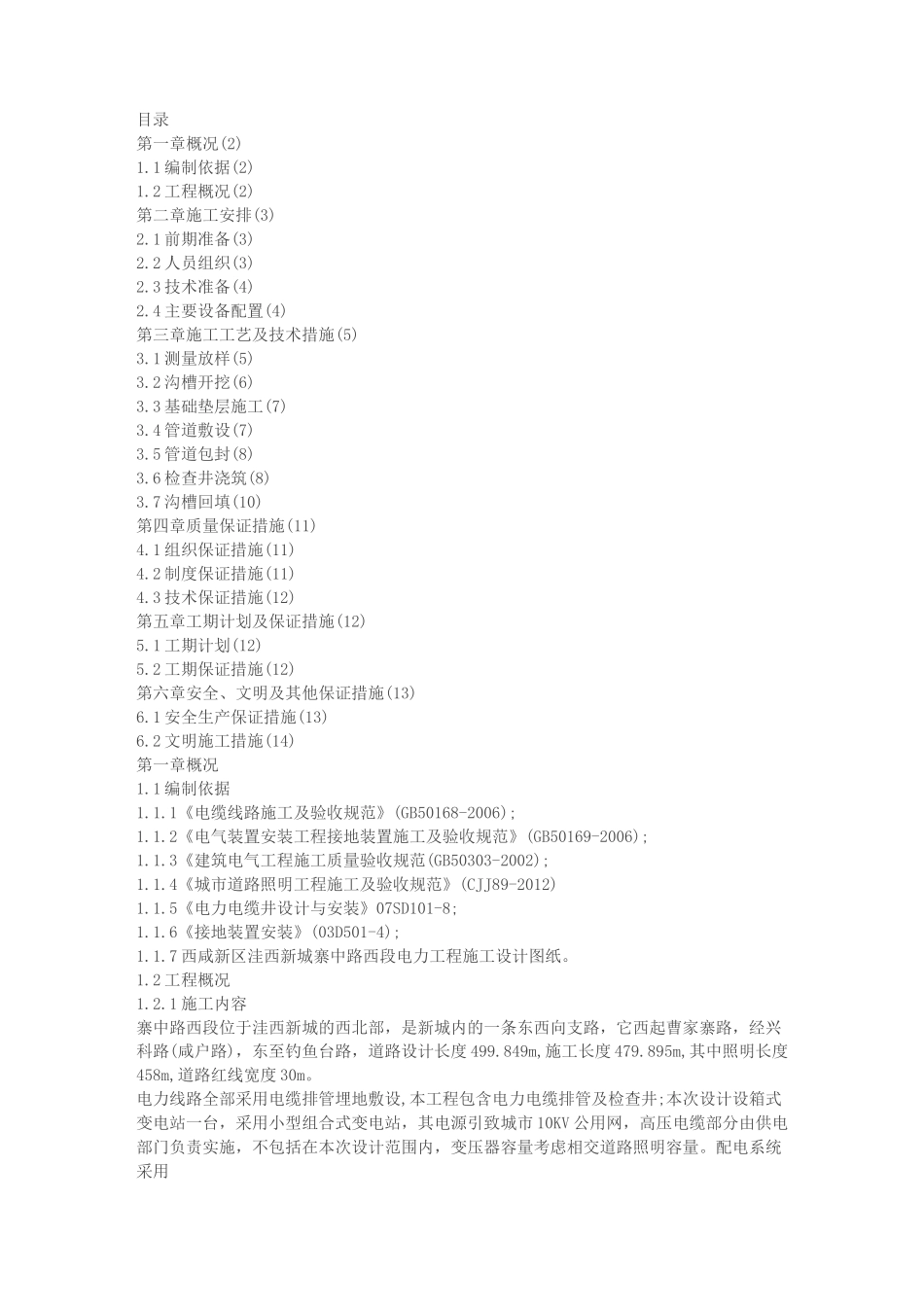

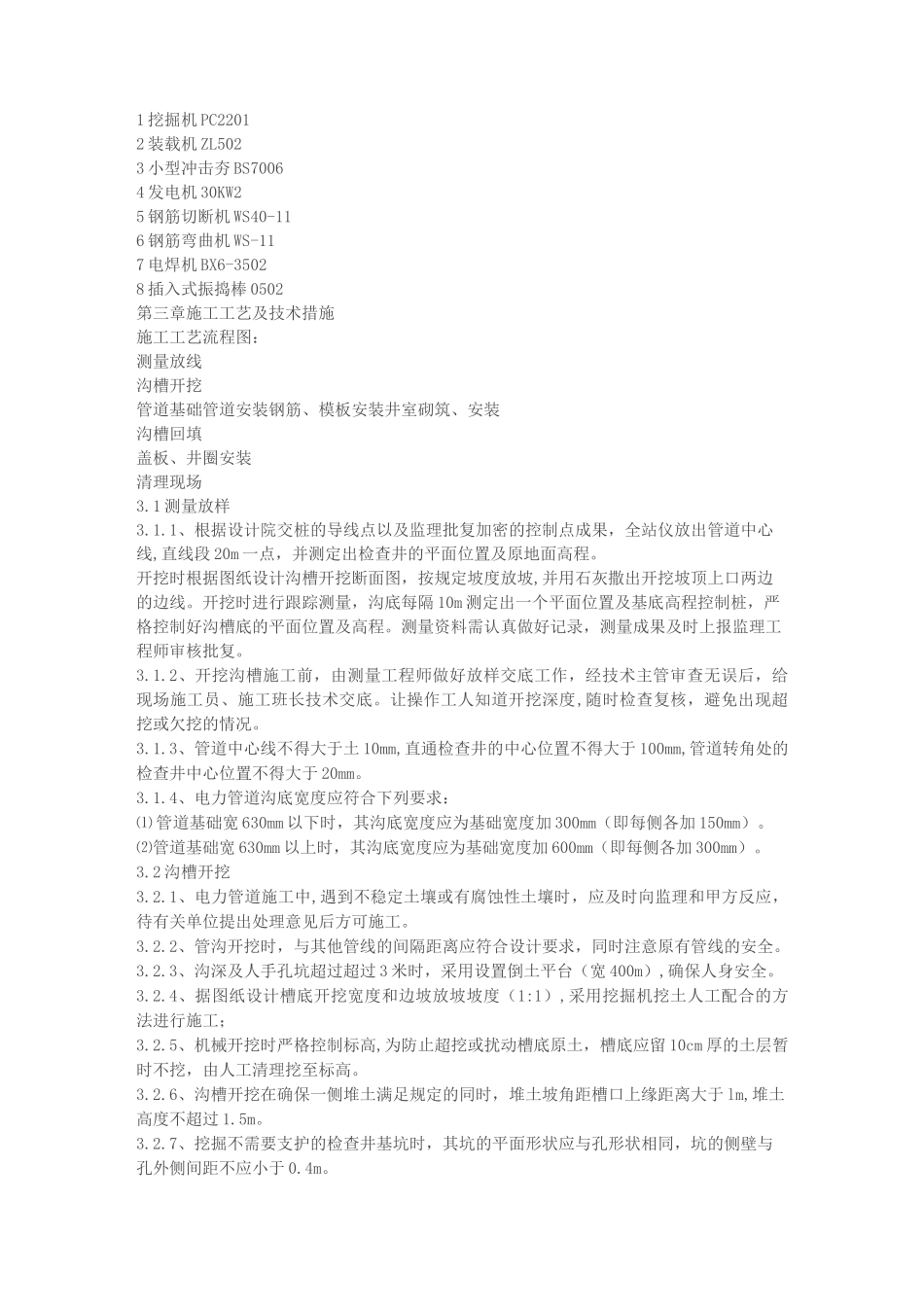

目录第一章概况(2)1.1 编制依据(2)1.2 工程概况(2)第二章施工安排(3)2.1 前期准备(3)2.2 人员组织(3)2.3 技术准备(4)2.4 主要设备配置(4)第三章施工工艺及技术措施(5)3.1 测量放样(5)3.2 沟槽开挖(6)3.3 基础垫层施工(7)3.4 管道敷设(7)3.5 管道包封(8)3.6 检查井浇筑(8)3.7 沟槽回填(10)第四章质量保证措施(11)4.1 组织保证措施(11)4.2 制度保证措施(11)4.3 技术保证措施(12)第五章工期计划及保证措施(12)5.1 工期计划(12)5.2 工期保证措施(12)第六章安全、文明及其他保证措施(13)6.1 安全生产保证措施(13)6.2 文明施工措施(14)第一章概况1.1 编制依据1.1.1《电缆线路施工及验收规范》(GB50168-2006);1.1.2《电气装置安装工程接地装置施工及验收规范》(GB50169-2006);1.1.3《建筑电气工程施工质量验收规范(GB50303-2002);1.1.4《城市道路照明工程施工及验收规范》(CJJ89-2012)1.1.5《电力电缆井设计与安装》07SD101-8;1.1.6《接地装置安装》(03D501-4);1.1.7 西咸新区洼西新城寨中路西段电力工程施工设计图纸。1.2 工程概况1.2.1 施工内容寨中路西段位于洼西新城的西北部，是新城内的一条东西向支路，它西起曹家寨路，经兴科路(咸户路)，东至钓鱼台路，道路设计长度 499.849m,施工长度 479.895m,其中照明长度458m,道路红线宽度 30m。电力线路全部采用电缆排管埋地敷设,本工程包含电力电缆排管及检查井;本次设计设箱式变电站一台，采用小型组合式变电站，其电源引致城市 10KV 公用网，高压电缆部分由供电部门负责实施，不包括在本次设计范围内，变压器容量考虑相交道路照明容量。配电系统采用TN—S 系统。路灯电源采用 380/20V 三相四线+PE 线供电方式，各灯依次接三相回路中，保持负荷平衡。路等主干线采用 YJLHV-1.0KV 型电力电缆穿巾 90PE80 管线埋地敷设。双臂路灯沿两侧人行道对称布置，线路中心距路缘石 0.25m,埋深 1.0m;电缆横穿道路时,需加保护管，保护管应采用 SC100 的镀锌钢管,保护管连接应采用巾 125 镀锌钢管套管连接，套管长度为 0.8m。路灯线路如与其他管线交叉或平行时，参照《建筑电气标准图集》陕 09D4 第（141-145）页有关做法进行。电缆井采用砖砌结构，水泥砂浆标号不低于 M7.5,电缆排管向工作井侧排水坡度不小于 0.3%，现场施工时可根据实际情况调整。1.2.2 主要工程量主要工程量一览表序号名称规格型号单位数量1 电缆接线井图纸电一 01 座 142 穿线管 PE90m8403 ...
