断路器的原理介绍

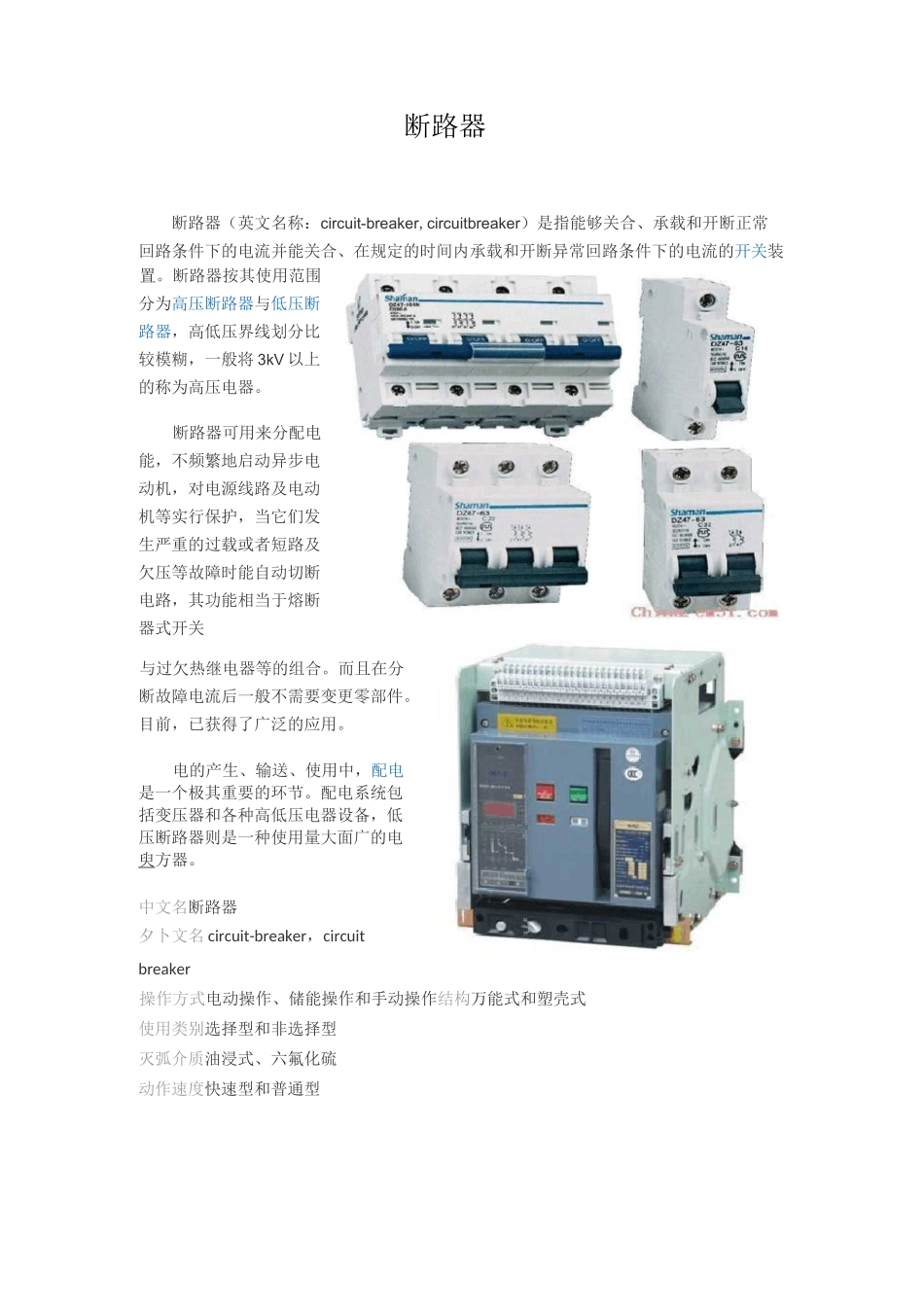

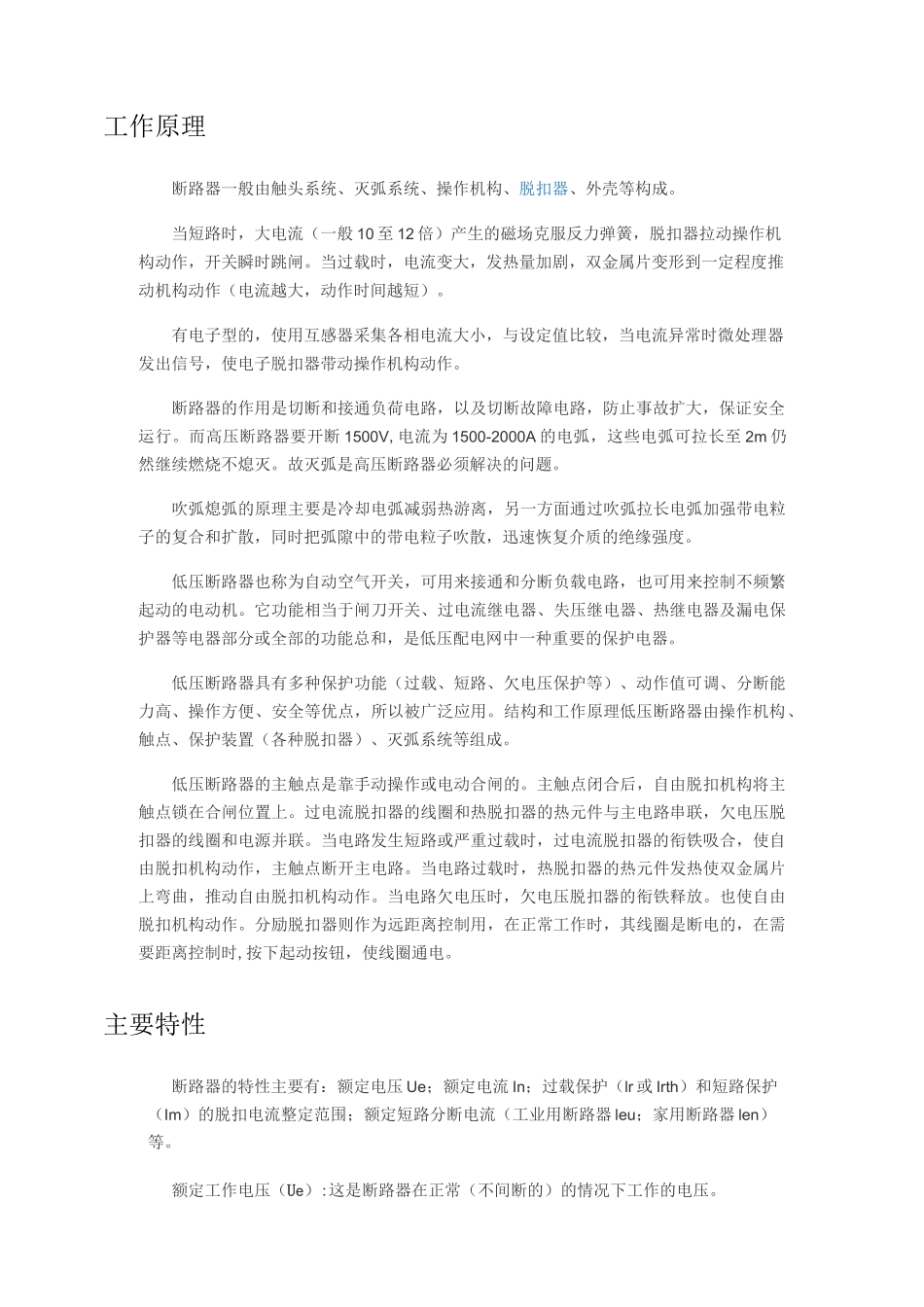

断路器断路器（英文名称：circuit-breaker,circuitbreaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将 3kV 以上的称为高压电器。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电臾方器。中文名断路器夕卜文名 circuit-breaker，circuitbreaker操作方式电动操作、储能操作和手动操作结构万能式和塑壳式使用类别选择型和非选择型灭弧介质油浸式、六氟化硫动作速度快速型和普通型工作原理断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。当短路时，大电流（一般 10 至 12 倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断 1500V,电流为 1500-2000A 的电弧，这些电弧可拉长至 2m 仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。低压断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以被广泛应用。结构和工作原理低压断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。低压断路器的主触点...
