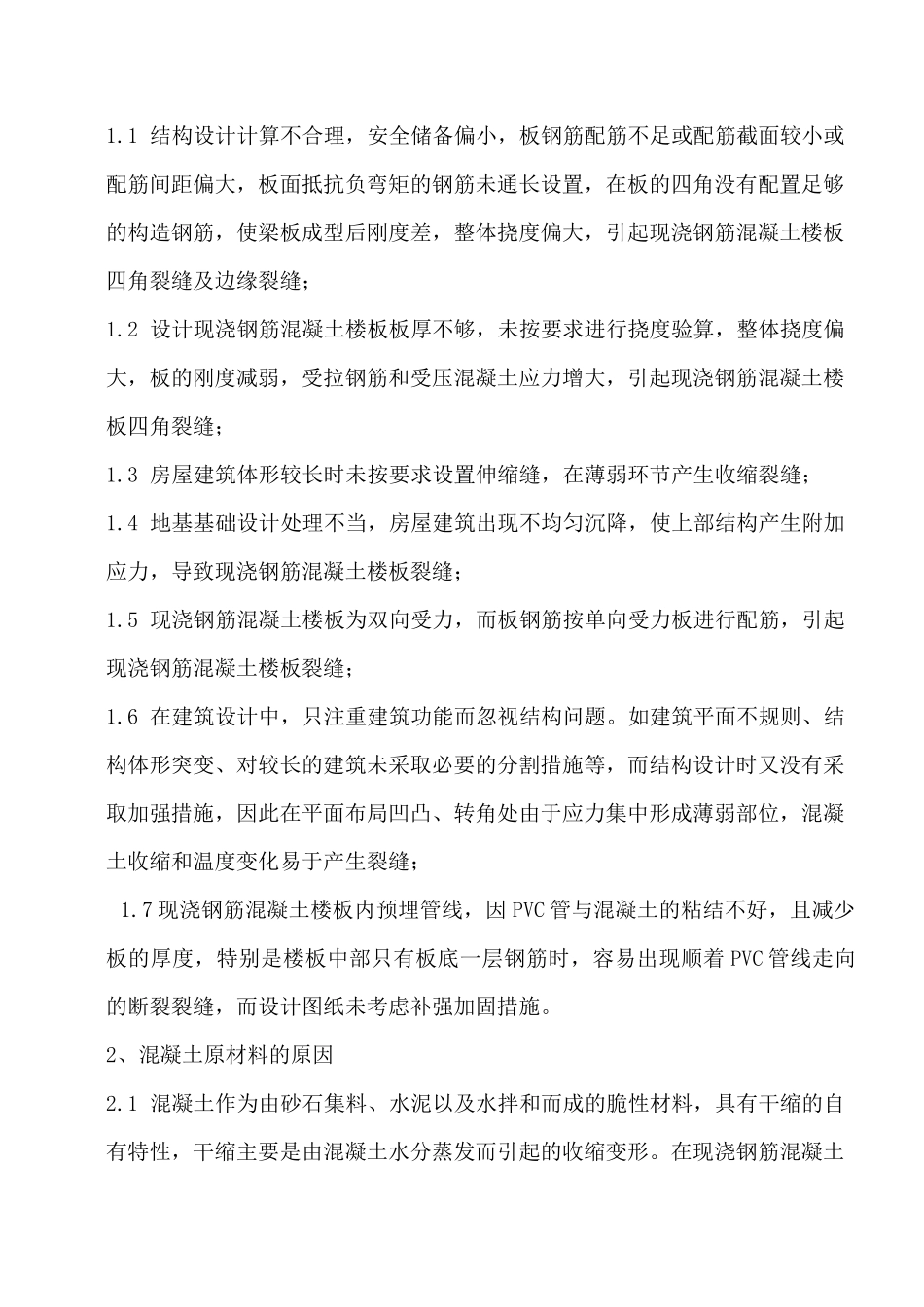

混凝土裂缝控制方法结合某工程施工实践中的经验与教训，从设计、原材料、环境、施工等方面，谈谈现浇钢筋混凝土楼板开裂原因及防治措施一、现浇钢筋混凝土楼板裂缝发生部位、类型与特征1、角部裂缝：在现浇钢筋混凝土楼板的四角出现的斜裂缝，并与现浇板边缘约成 45°，呈斜向发展，出现在板的上表面居多，个别为上下贯通裂缝；2、跨中裂缝：在现浇钢筋混凝土楼板跨中 1/3 范围内，沿建筑物纵向、横向方向的裂缝，近似直线型发展，出现在板的下表面居多，个别为上下贯通裂缝；3、周边裂缝：在现浇钢筋混凝土楼板周边，距支座约 300mm 范围内产生的裂缝，近似直线发展，出现在板的上表面居多，个别为上下贯通裂缝；4、预埋裂缝：在现浇钢筋混凝土楼板内预埋线管及线管集中处，顺着预埋电线管方向产生的裂缝；5、不规则裂缝：分布及走向均无规则的裂缝。二、现浇钢筋混凝土楼板裂缝发生原因1、设计方面的原因1.1 结构设计计算不合理，安全储备偏小，板钢筋配筋不足或配筋截面较小或配筋间距偏大，板面抵抗负弯矩的钢筋未通长设置，在板的四角没有配置足够的构造钢筋，使梁板成型后刚度差，整体挠度偏大，引起现浇钢筋混凝土楼板四角裂缝及边缘裂缝；1.2 设计现浇钢筋混凝土楼板板厚不够，未按要求进行挠度验算，整体挠度偏大，板的刚度减弱，受拉钢筋和受压混凝土应力增大，引起现浇钢筋混凝土楼板四角裂缝；1.3 房屋建筑体形较长时未按要求设置伸缩缝，在薄弱环节产生收缩裂缝；1.4 地基基础设计处理不当，房屋建筑出现不均匀沉降，使上部结构产生附加应力，导致现浇钢筋混凝土楼板裂缝；1.5 现浇钢筋混凝土楼板为双向受力，而板钢筋按单向受力板进行配筋，引起现浇钢筋混凝土楼板裂缝；1.6 在建筑设计中，只注重建筑功能而忽视结构问题。如建筑平面不规则、结构体形突变、对较长的建筑未采取必要的分割措施等，而结构设计时又没有采取加强措施，因此在平面布局凹凸、转角处由于应力集中形成薄弱部位，混凝土收缩和温度变化易于产生裂缝；1.7 现浇钢筋混凝土楼板内预埋管线，因 PVC 管与混凝土的粘结不好，且减少板的厚度，特别是楼板中部只有板底一层钢筋时，容易出现顺着 PVC 管线走向的断裂裂缝，而设计图纸未考虑补强加固措施。2、混凝土原材料的原因2.1 混凝土作为由砂石集料、水泥以及水拌和而成的脆性材料，具有干缩的自有特性，干缩主要是由混凝土水分蒸发而引起的收缩变形。在现浇钢筋混凝土结构中，当混凝土的干缩受到结...
