光纤常用接头类型介绍

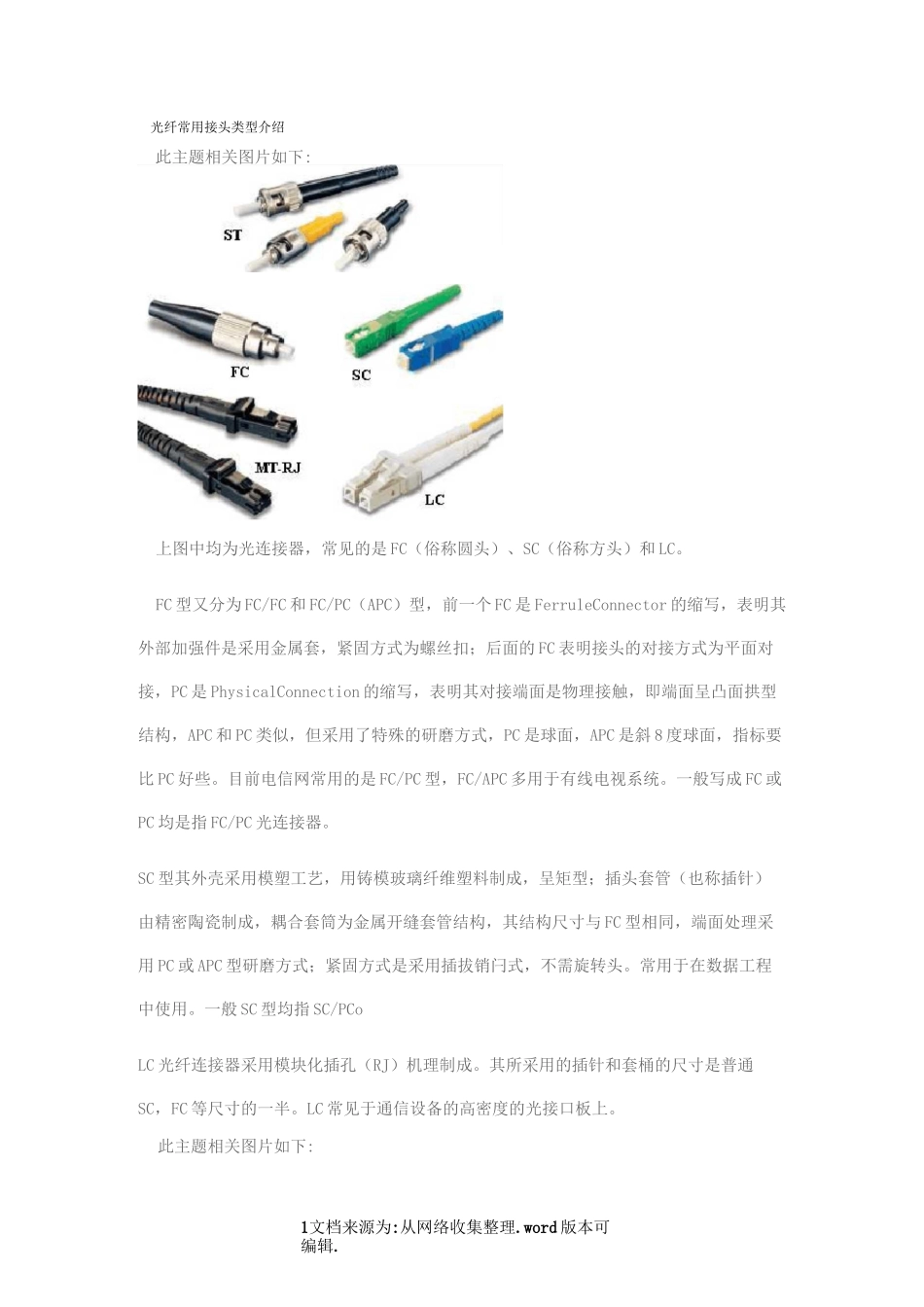

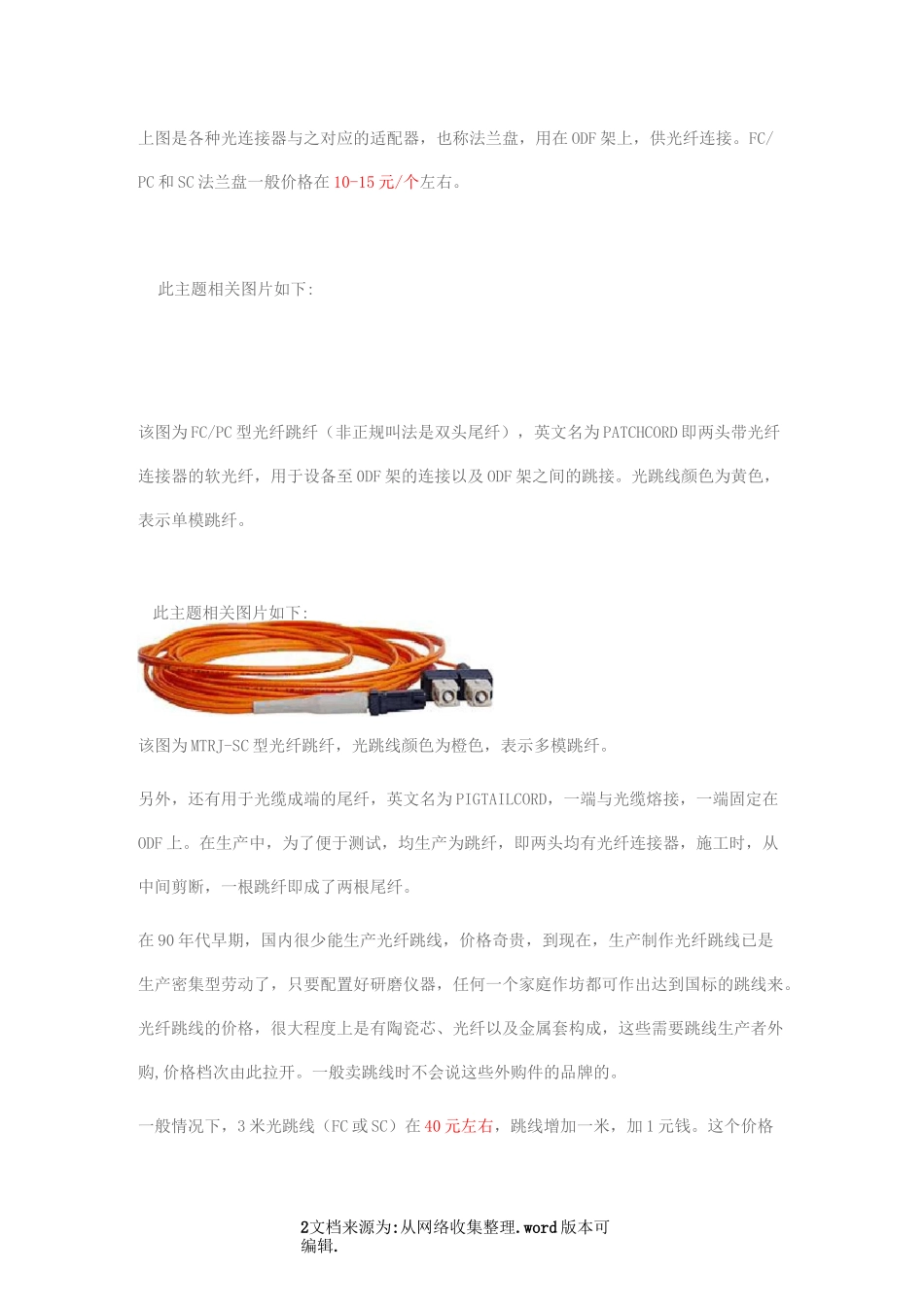

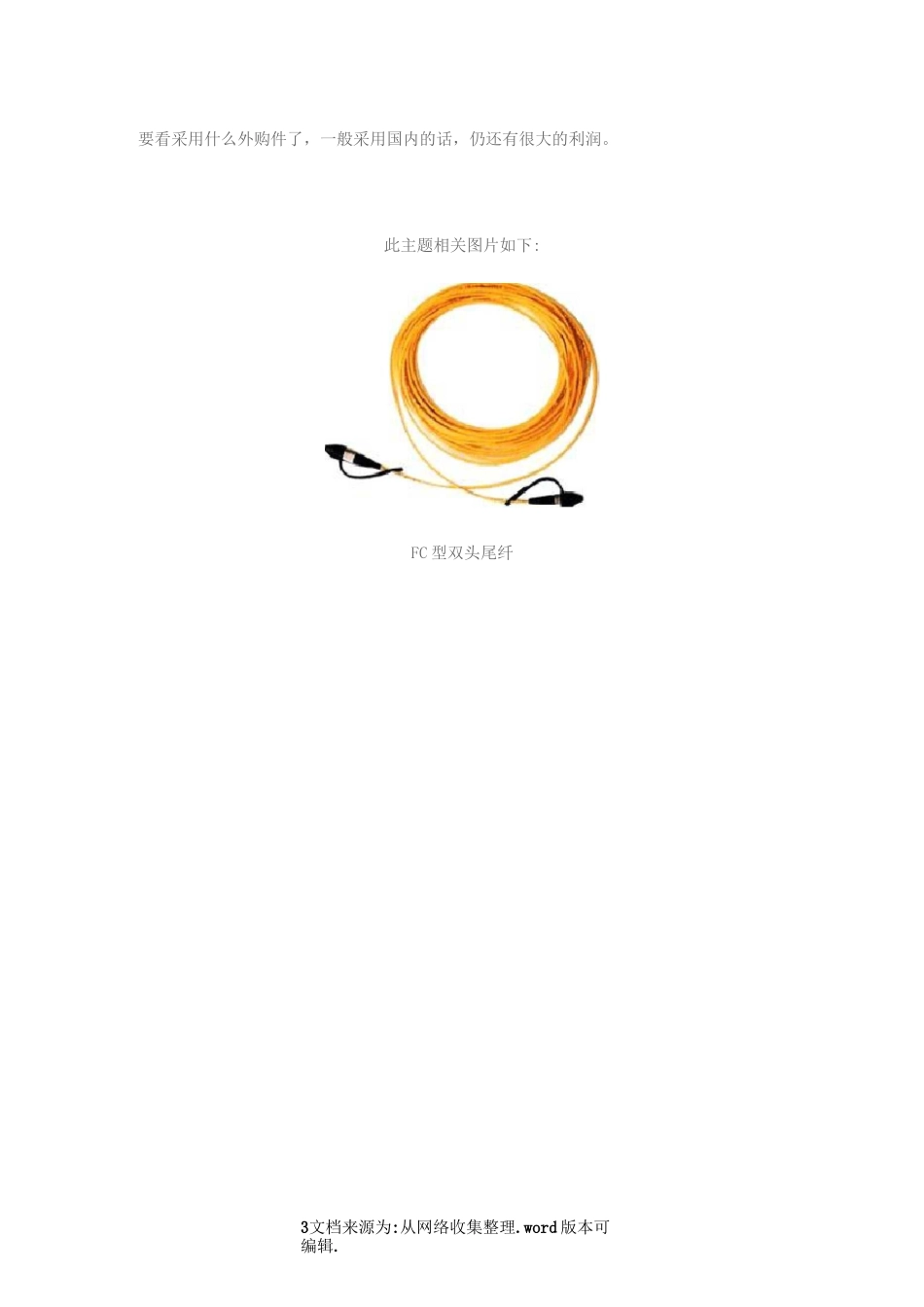

1文档来源为:从网络收集整理.word 版本可编辑.光纤常用接头类型介绍此主题相关图片如下:上图中均为光连接器，常见的是 FC（俗称圆头）、SC（俗称方头）和 LC。FC 型又分为 FC/FC 和 FC/PC（APC）型，前一个 FC 是 FerruleConnector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的 FC 表明接头的对接方式为平面对接，PC 是 PhysicalConnection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC 和 PC 类似，但采用了特殊的研磨方式，PC 是球面，APC 是斜 8 度球面，指标要比 PC 好些。目前电信网常用的是 FC/PC 型，FC/APC 多用于有线电视系统。一般写成 FC 或PC 均是指 FC/PC 光连接器。SC 型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与 FC 型相同，端面处理采用 PC 或 APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。常用于在数据工程中使用。一般 SC 型均指 SC/PCoLC 光纤连接器采用模块化插孔（RJ）机理制成。其所采用的插针和套桶的尺寸是普通SC，FC 等尺寸的一半。LC 常见于通信设备的高密度的光接口板上。此主题相关图片如下:2文档来源为:从网络收集整理.word 版本可编辑.上图是各种光连接器与之对应的适配器，也称法兰盘，用在 ODF 架上，供光纤连接。FC/PC 和 SC 法兰盘一般价格在 10-15 元/个左右。此主题相关图片如下:该图为 FC/PC 型光纤跳纤（非正规叫法是双头尾纤），英文名为 PATCHCORD 即两头带光纤连接器的软光纤，用于设备至 0DF 架的连接以及 ODF 架之间的跳接。光跳线颜色为黄色，表示单模跳纤。此主题相关图片如下:该图为 MTRJ-SC 型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。另外，还有用于光缆成端的尾纤，英文名为 PIGTAILCORD，一端与光缆熔接，一端固定在ODF 上。在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。在 90 年代早期，国内很少能生产光纤跳线，价格奇贵，到现在，生产制作光纤跳线已是生产密集型劳动了，只要配置好研磨仪器，任何一个家庭作坊都可作出达到国标的跳线来。光纤跳线的价格，很大程度上是有陶瓷芯、光纤以及金属套构成，这些需要跳线生产者外购,价格档次由此拉开。一般卖跳线时不会说这些外购件的品牌的。一般情况下，3 ...
