航测技术设计方案

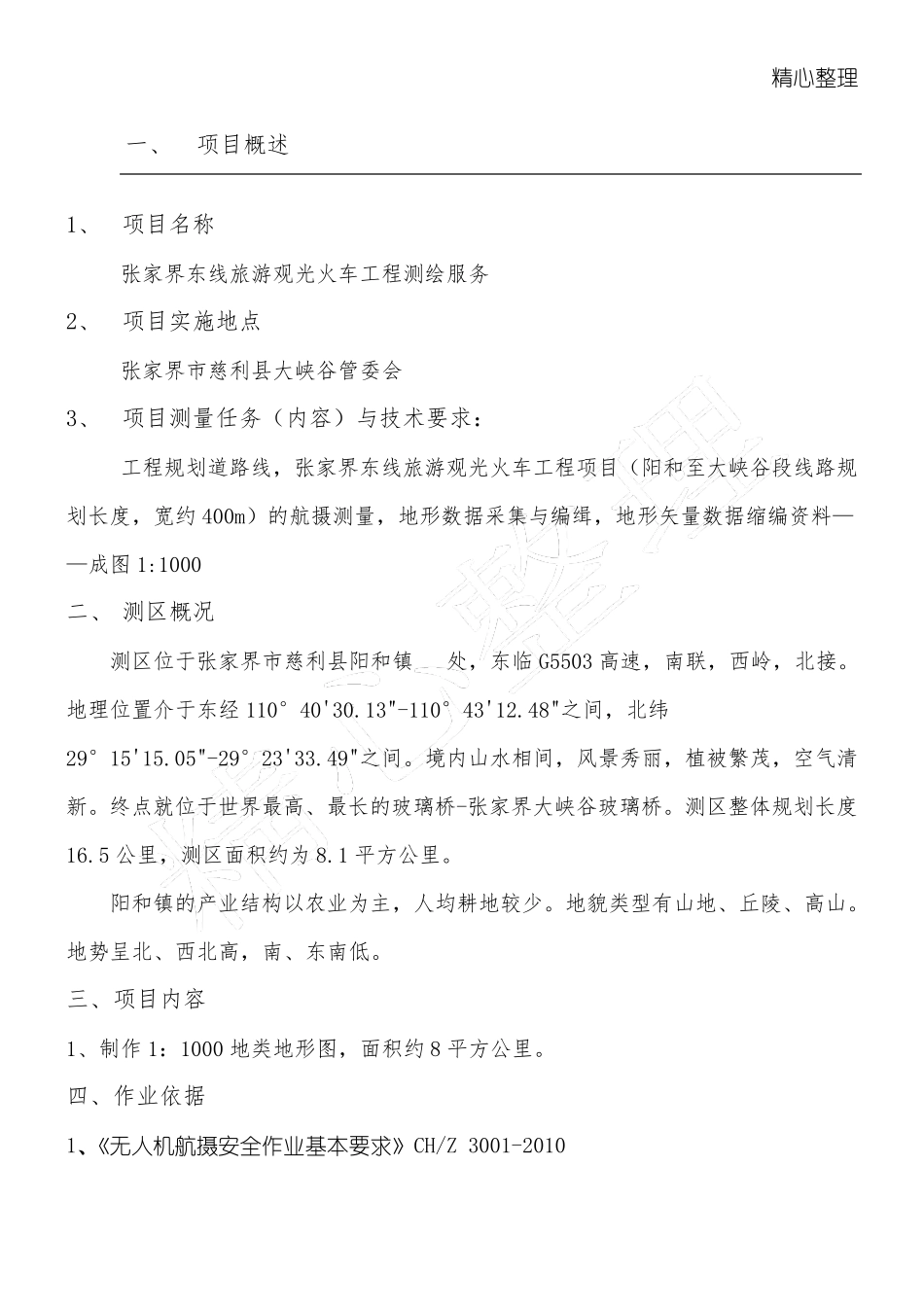

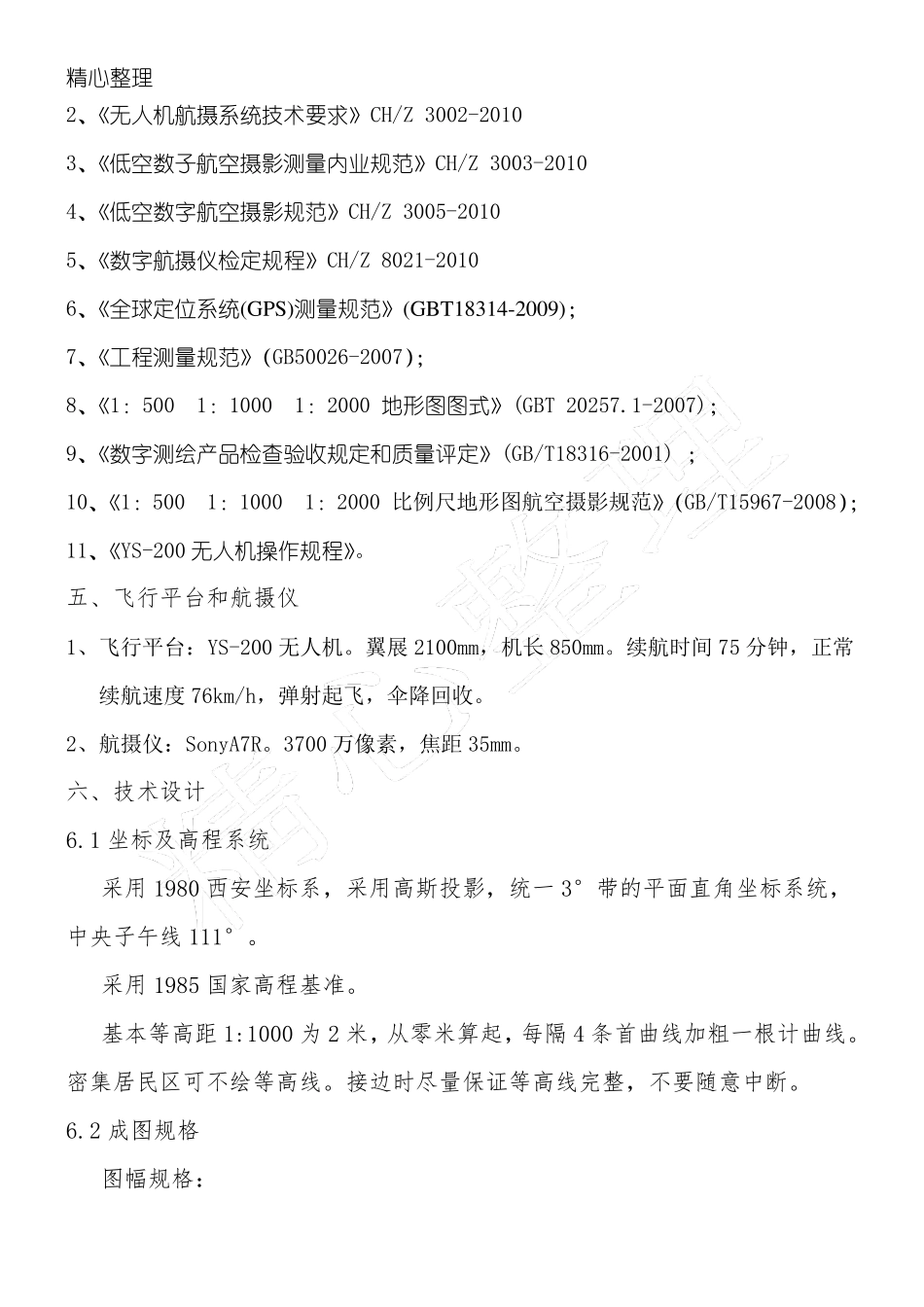

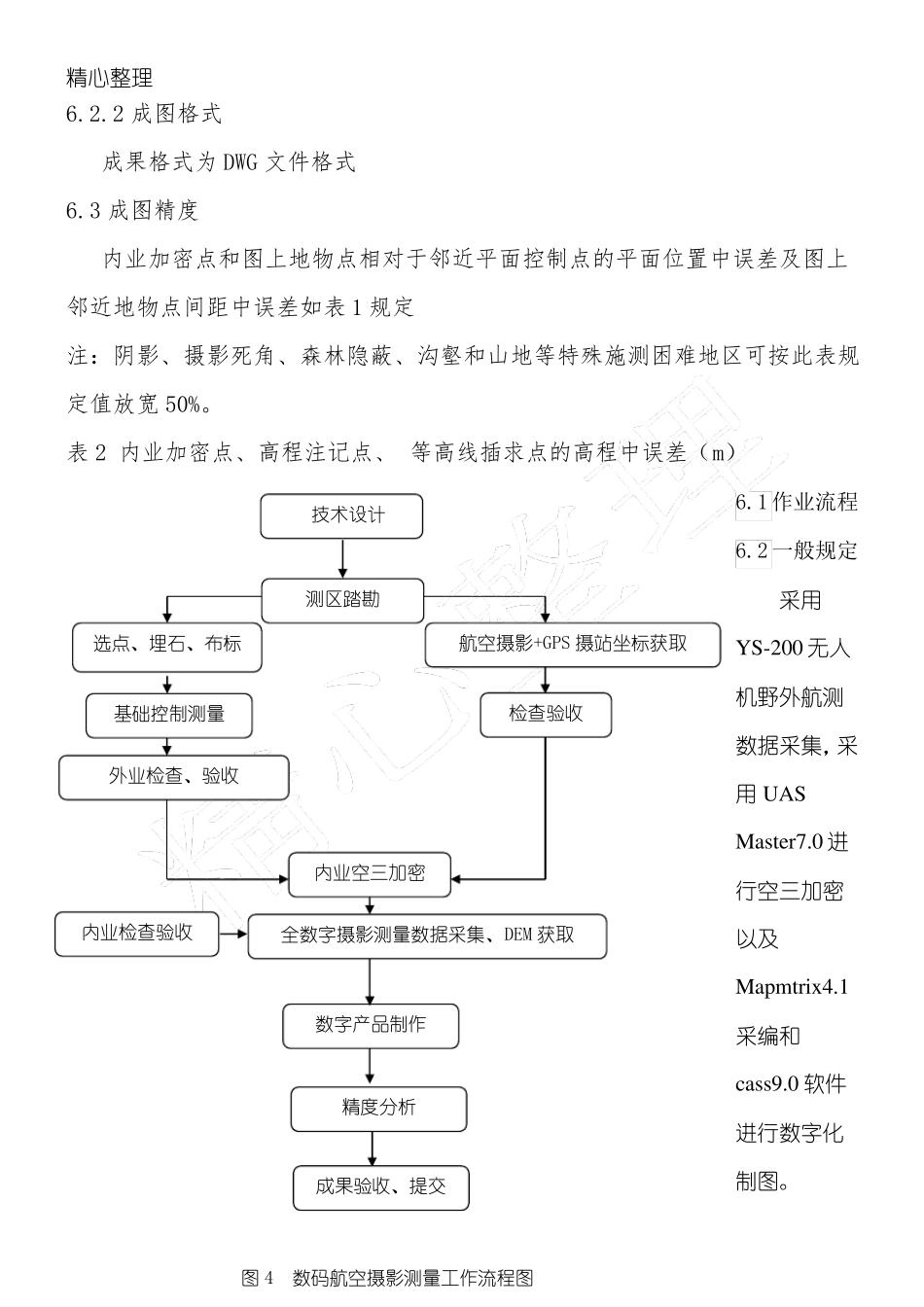

精心整理 一、 项目概述 1、 项目名称 张家界东线旅游观光火车工程测绘服务 2、 项目实施地点 张家界市慈利县大峡谷管委会 3、 项目测量任务（内容）与技术要求： 工程规划道路线，张家界东线旅游观光火车工程项目（阳和至大峡谷段线路规划长度，宽约400m）的航摄测量，地形数据采集与编缉，地形矢量数据缩编资料——成图 1:1000 二、 测区概况 测区位于张家界市慈利县阳和镇 处，东临 G5503 高速，南联，西岭，北接。地理位置介于东经 110° 40'30.13"-110° 43'12.48"之间，北纬29° 15'15.05"-29° 23'33.49"之间。境内山水相间，风景秀丽，植被繁茂，空气清新。终点就位于世界最高、最长的玻璃桥-张家界大峡谷玻璃桥。测区整体规划长度16.5 公里，测区面积约为8.1 平方公里。 阳和镇的产业结构以农业为主，人均耕地较少。地貌类型有山地、丘陵、高山。地势呈北、西北高，南、东南低。 三、项目内容 1、制作 1：1000 地类地形图，面积约8 平方公里。 四 、作 业依 据 1、《无人机航摄安全作业基本要求》CH/Z 3001-2010 精心整理 2、《无人机航摄系统技术要求》CH/Z 3002-2010 3、《低空数子航空摄影测量内业规范》CH/Z 3003-2010 4、《低空数字航空摄影规范》CH/Z 3005-2010 5、《数字航摄仪检定规程》CH/Z 8021-2010 6、《全球定位系统(GPS)测量规范》(GBT18314-2009)； 7、《工程测量规范》（GB50026-2007）； 8、《1：500 1：1000 1：2000 地形图图式》(GBT 20257.1-2007)； 9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ； 10、《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》（GB/T15967-2008）； 11、《YS-200 无人机操作规程》。 五、飞行平台和航摄仪 1、飞行平台：YS-200 无人机。翼展 2100mm，机长 850mm。续航时间 75 分钟，正常续航速度 76km/h，弹射起飞，伞降回收。 2、航摄仪：SonyA7R。3700 万像素，焦距 35mm。 六、技术设计 6.1 坐标及高程系统 采用1980 西安坐标系，采用高斯投影，统一3°带的平面直角坐标系统，中央子午线 111°。 采用1985 国家高程基准。 基本等高距 1:1000 为 2 米，从零米算起，每隔 4 条首曲线加粗一根计曲线。密集居民区可不绘等高线。接边时尽量保证等高线完整，不要随意中断。 6.2 成图规格 图幅规格： 精心整理 6.2.2 成图格式 成果格式为DWG 文件格式 6.3 成图精度 内...
