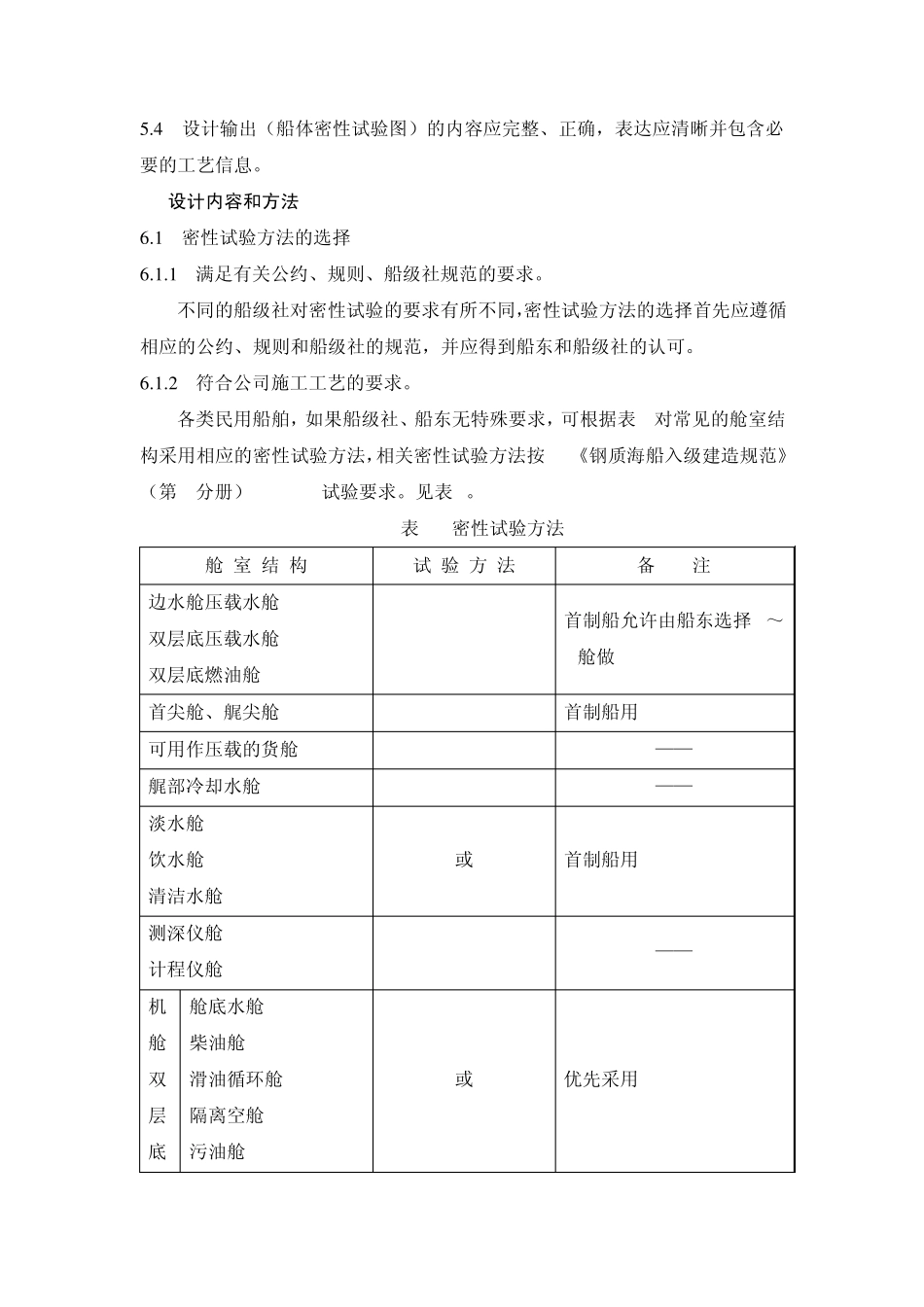

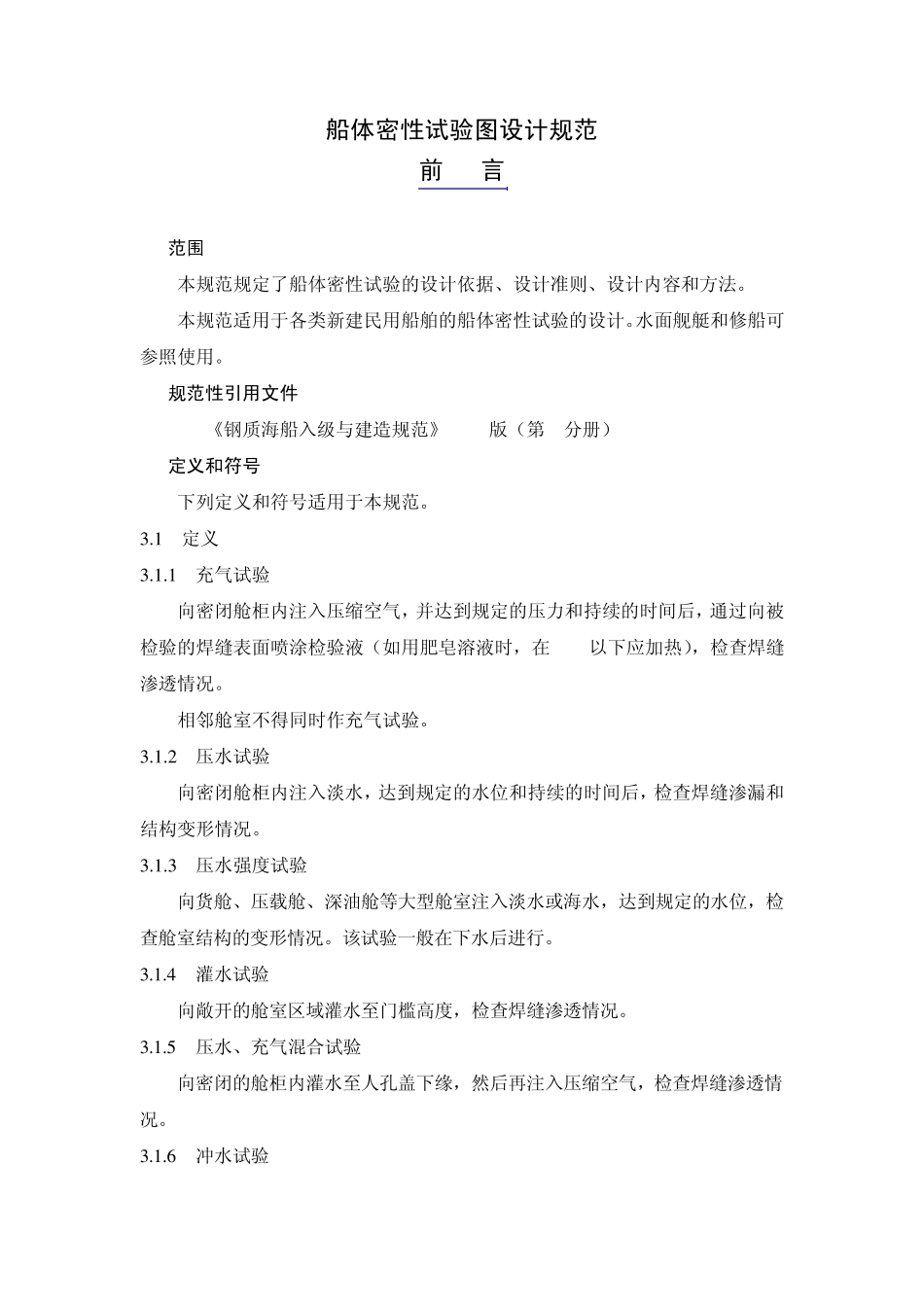

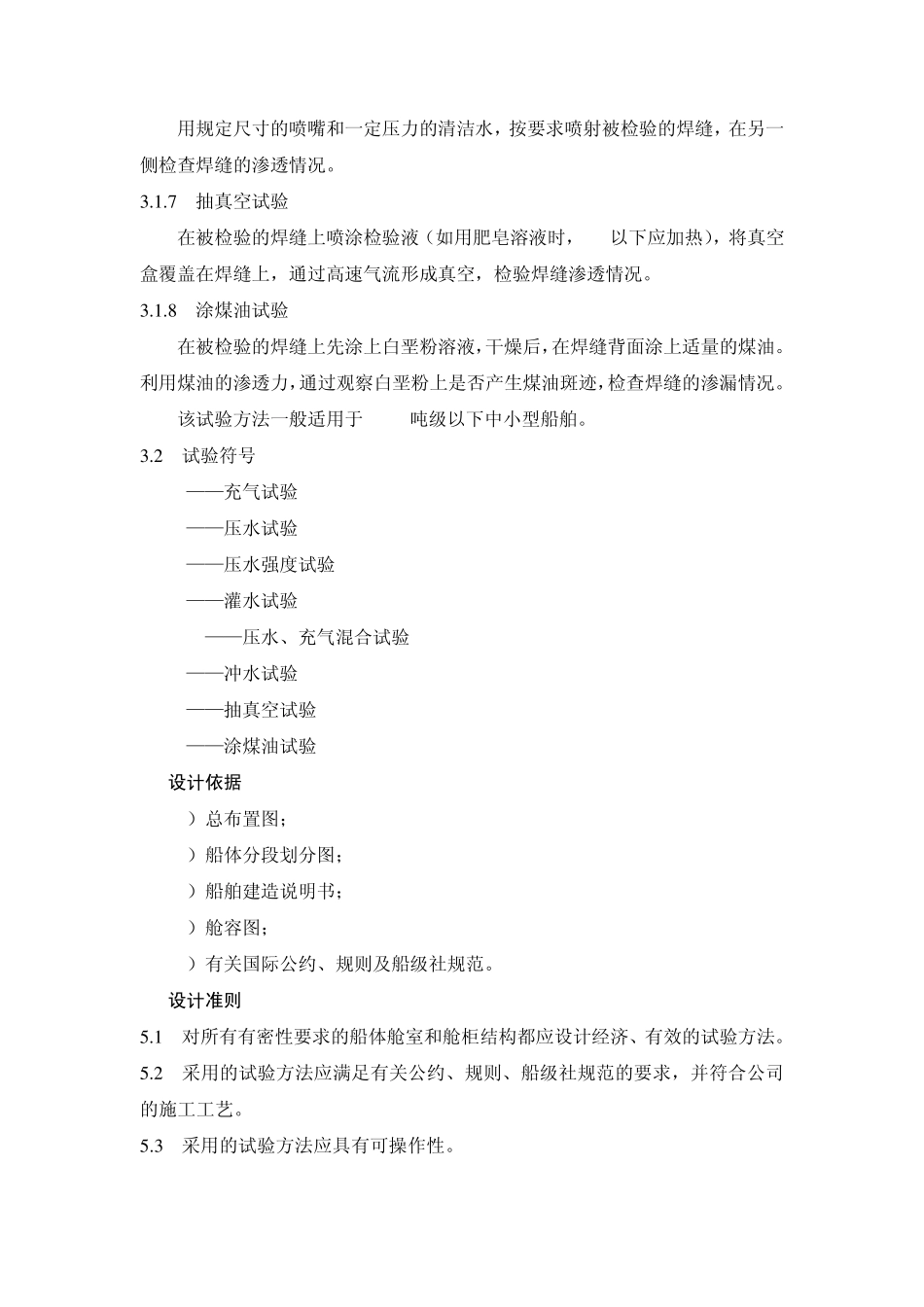

船体密性试验图设计规范 前 言 1 范围 本规范规定了船体密性试验的设计依据、设计准则、设计内容和方法。 本规范适用于各类新建民用船舶的船体密性试验的设计。水面舰艇和修船可参照使用。 2 规范性引用文件 CCS《钢质海船入级与建造规范》2001版(第 1分册) 3 定义和符号 下列定义和符号适用于本规范。 3 .1 定义 3 .1 .1 充气试验 向密闭舱柜内注入压缩空气,并达到规定的压力和持续的时间后,通过向被检验的焊缝表面喷涂检验液(如用肥皂溶液时,在 00C以下应加热),检查焊缝渗透情况。 相邻舱室不得同时作充气试验。 3 .1 .2 压水试验 向密闭舱柜内注入淡水,达到规定的水位和持续的时间后,检查焊缝渗漏和结构变形情况。 3 .1 .3 压水强度试验 向货舱、压载舱、深油舱等大型舱室注入淡水或海水,达到规定的水位,检查舱室结构的变形情况。该试验一般在下水后进行。 3 .1 .4 灌水试验 向敞开的舱室区域灌水至门槛高度,检查焊缝渗透情况。 3 .1 .5 压水、充气混合试验 向密闭的舱柜内灌水至人孔盖下缘,然后再注入压缩空气,检查焊缝渗透情况。 3 .1 .6 冲水试验 用规定尺寸的喷嘴和一定压力的清洁水,按要求喷射被检验的焊缝,在另一侧检查焊缝的渗透情况。 3 .1 .7 抽真空试验 在被检验的焊缝上喷涂检验液(如用肥皂溶液时,00C以下应加热),将真空盒覆盖在焊缝上,通过高速气流形成真空,检验焊缝渗透情况。 3 .1 .8 涂煤油试验 在被检验的焊缝上先涂上白垩粉溶液,干燥后,在焊缝背面涂上适量的煤油。利用煤油的渗透力,通过观察白垩粉上是否产生煤油斑迹,检查焊缝的渗漏情况。 该试验方法一般适用于5000吨级以下中小型船舶。 3 .2 试验符号 A——充气试验 W——压水试验 S——压水强度试验 F——灌水试验 W+A——压水、充气混合试验 H——冲水试验 V——抽真空试验 K——涂煤油试验 4 设计依据 a)总布置图; b)船体分段划分图; c)船舶建造说明书; d)舱容图; e)有关国际公约、规则及船级社规范。 5 设计准则 5 .1 对所有有密性要求的船体舱室和舱柜结构都应设计经济、有效的试验方法。 5 .2 采用的试验方法应满足有关公约、规则、船级社规范的要求,并符合公司的施工工艺。 5 .3 采用的试验方法应具有可操作性。 5 .4 设计输出(船体密性试验图)的内容应完整、正确,表达应清晰并包含必要的工艺信息。 6 设计内容和方法 6 ....
