船舶主柴油机在船上的安装

船舶主柴油机在船上的安装_第1页
1/31
船舶主柴油机在船上的安装_第2页
2/31
船舶主柴油机在船上的安装_第3页
3/31

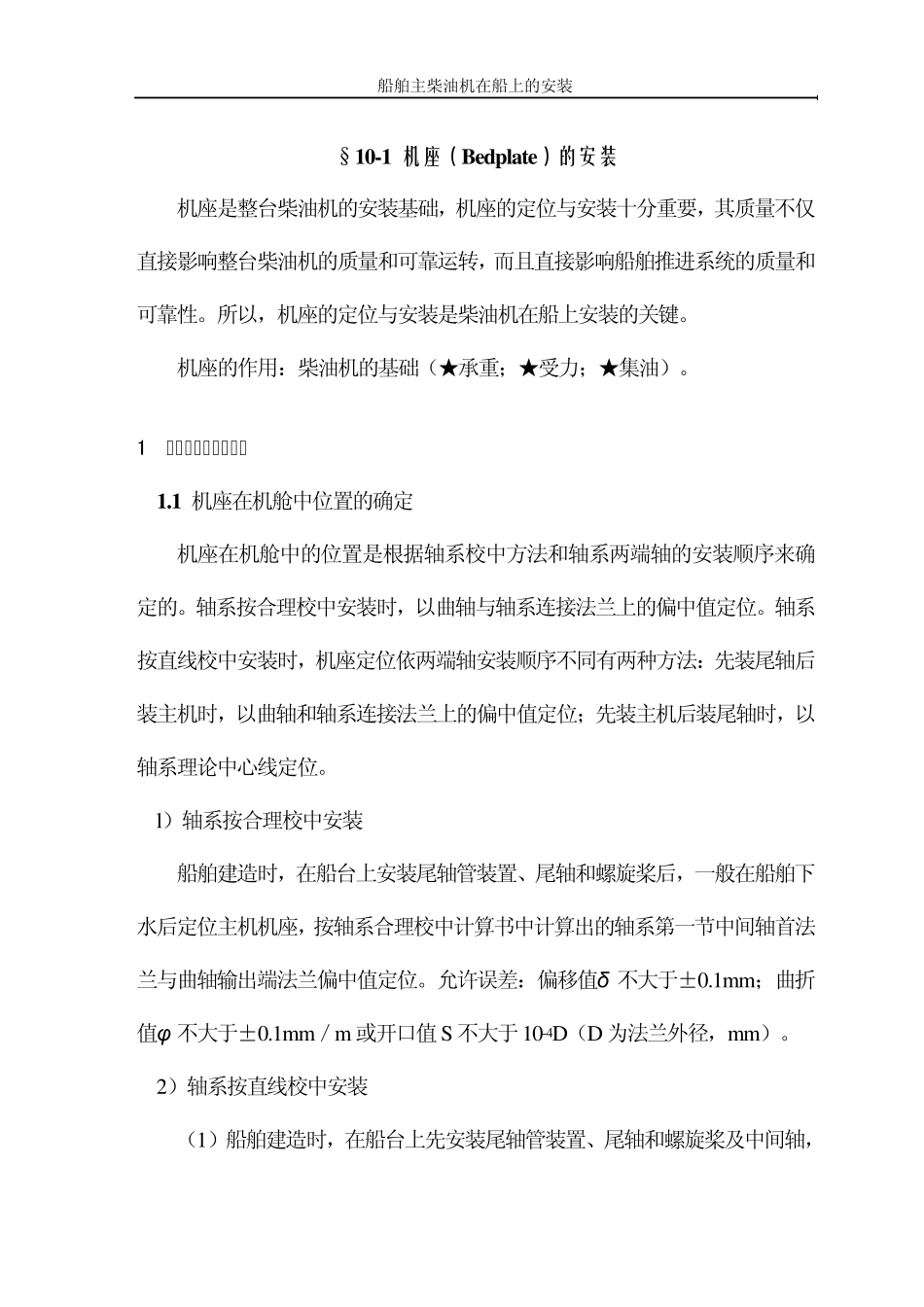

船舶主柴油机在船上的安装 Chapter 10 船舶主柴油机在船上的安装 柴油机的质量除取决于设计、材料和制造工艺外,更重要的是取决于装配或安装与校中质量,并直接影响柴油机的可靠性与经济性。 本章主要介绍作为船舶主机的大型低速柴油机主要零部件在船上的安装与校中,主要包括:机座的定位与安装;机架、气缸体和贯穿螺栓的安装;固定件相互位置的校中;活塞运动部件的平台检验;运动件与固定件相互位置的校中等;这部分内容对轮机员日常检修、故障分析和驻厂的监修与监造均很重要,是必不可少的安装工艺知识。 通常,在主柴油机定位安装前,船体建造应完成以下内容: (1)船舶主甲板以下,机舱至船尾的船体结构的焊装工作; (2)船舶主甲板以下,机舱至船尾所有舱室的试水工作; (3)船体基线测量并应符合规定的技术要求; (4)机舱至船尾范围内的较大设备均已吊装完毕。 船舶主柴油机在船上的安装 §10-1 机座(Bedplate)的安装 机座是整台柴油机的安装基础,机座的定位与安装十分重要,其质量不仅直接影响整台柴油机的质量和可靠运转,而且直接影响船舶推进系统的质量和可靠性。所以,机座的定位与安装是柴油机在船上安装的关键。 机座的作用:柴油机的基础(★承重;★受力;★集油)。 1 机座定位的技术要求 1.1 机座在机舱中位置的确定 机座在机舱中的位置是根据轴系校中方法和轴系两端轴的安装顺序来确定的。轴系按合理校中安装时,以曲轴与轴系连接法兰上的偏中值定位。轴系按直线校中安装时,机座定位依两端轴安装顺序不同有两种方法:先装尾轴后装主机时,以曲轴和轴系连接法兰上的偏中值定位;先装主机后装尾轴时,以轴系理论中心线定位。 l)轴系按合理校中安装 船舶建造时,在船台上安装尾轴管装置、尾轴和螺旋桨后,一般在船舶下水后定位主机机座,按轴系合理校中计算书中计算出的轴系第一节中间轴首法兰与曲轴输出端法兰偏中值定位。允许误差:偏移值δ 不大于±0.1m m ;曲折值φ 不大于±0.1m m /m 或开口值 S 不大于 10-4D(D 为法兰外径,m m )。 2)轴系按直线校中安装 (1)船舶建造时,在船台上先安装尾轴管装置、尾轴和螺旋桨及中间轴, 船舶主柴油机在船上的安装 在船台上或船下水后安装主机、以轴系第一节中间轴首法兰与曲轴输出端法兰的偏中值:偏移值δ ≤0.10m m 、曲折值φ ≤0.15m m /m 定位机座、 (2)在船台上先安装主机,后安装尾轴等。主机机座按轴系理...
