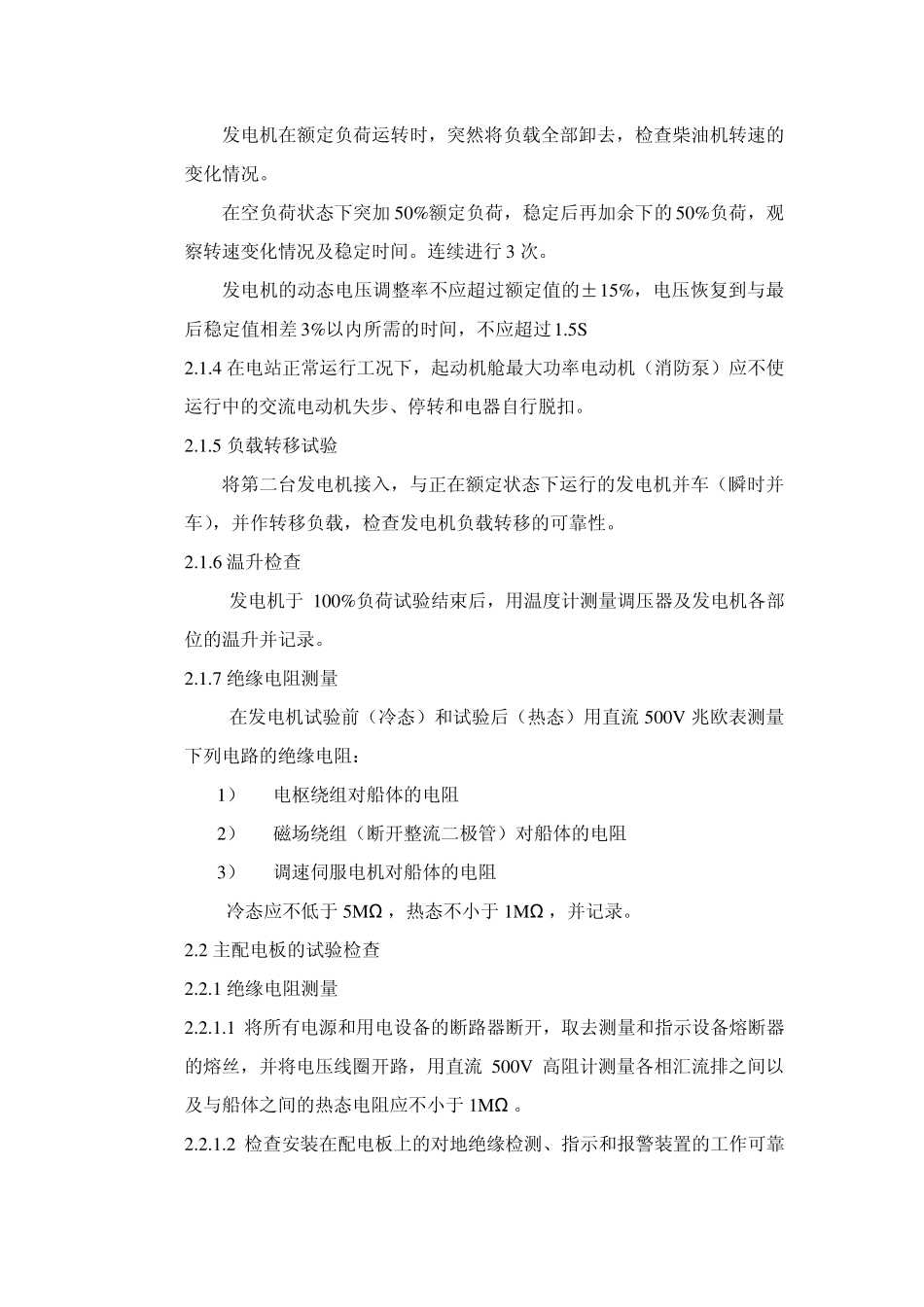

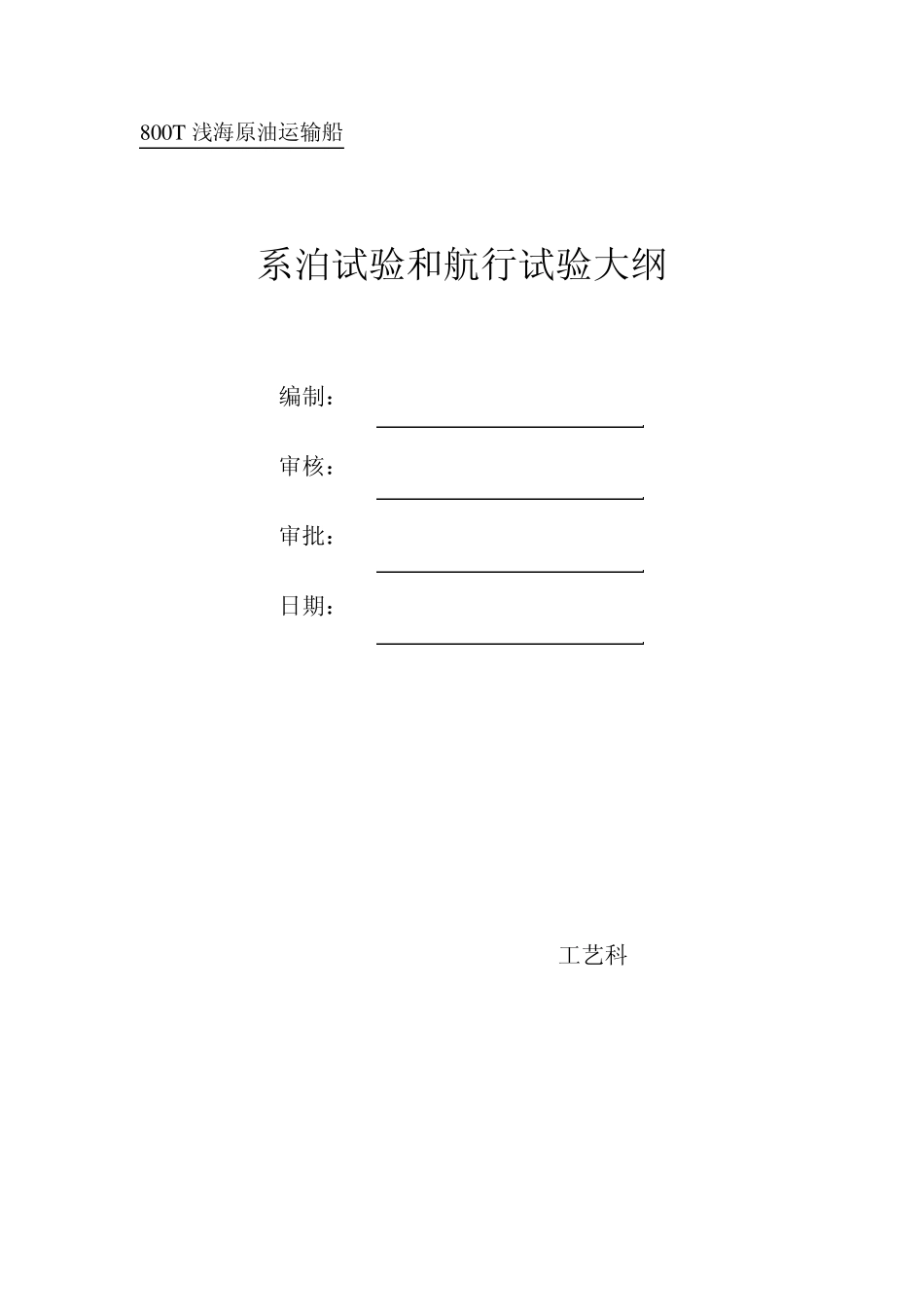

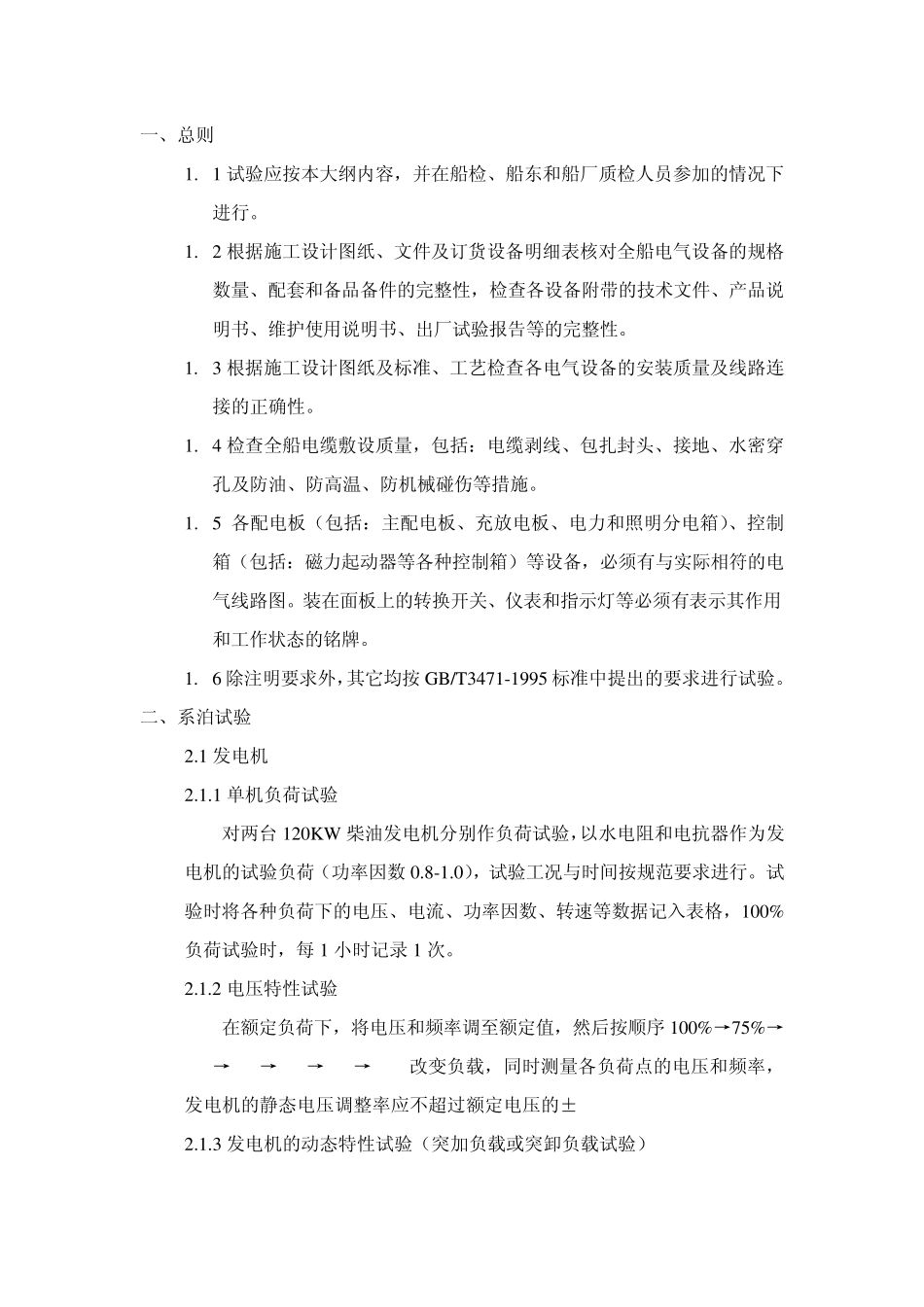

800T 浅海原油运输船 系泊试验和航行试验大纲 编制： 审核： 审批： 日期： 工艺科 一、总则 1. 1 试验应按本大纲内容，并在船检、船东和船厂质检人员参加的情况下进行。 1. 2 根据施工设计图纸、文件及订货设备明细表核对全船电气设备的规格数量、配套和备品备件的完整性，检查各设备附带的技术文件、产品说明书、维护使用说明书、出厂试验报告等的完整性。 1. 3 根据施工设计图纸及标准、工艺检查各电气设备的安装质量及线路连接的正确性。 1. 4 检查全船电缆敷设质量，包括：电缆剥线、包扎封头、接地、水密穿孔及防油、防高温、防机械碰伤等措施。 1. 5 各配电板（包括：主配电板、充放电板、电力和照明分电箱）、控制箱（包括：磁力起动器等各种控制箱）等设备，必须有与实际相符的电气线路图。装在面板上的转换开关、仪表和指示灯等必须有表示其作用和工作状态的铭牌。 1. 6 除注明要求外，其它均按 GB/T3471-1995 标准中提出的要求进行试验。 二、系泊试验 2.1 发电机 2.1.1 单机负荷试验 对两台120KW 柴油发电机分别作负荷试验，以水电阻和电抗器作为发电机的试验负荷（功率因数 0.8-1.0），试验工况与时间按规范要求进行。试验时将各种负荷下的电压、电流、功率因数、转速等数据记入表格，100%负荷试验时，每1 小时记录1 次。 2.1.2 电压特性试验 在额定负荷下，将电压和频率调至额定值，然后按顺序100%→75%→50%→25%→50%→75%→100%改变负载，同时测量各负荷点的电压和频率，发电机的静态电压调整率应不超过额定电压的±2.5% 2.1.3 发电机的动态特性试验（突加负载或突卸负载试验） 发电机在额定负荷运转时，突然将负载全部卸去，检查柴油机转速的变化情况。 在空负荷状态下突加50%额定负荷，稳定后再加余下的50%负荷，观察转速变化情况及稳定时间。连续进行3 次。 发电机的动态电压调整率不应超过额定值的±15%，电压恢复到与最后稳定值相差 3%以内所需的时间，不应超过1.5S 2.1.4 在电站正常运行工况下，起动机舱最大功率电动机（消防泵）应不使运行中的交流电动机失步、停转和电器自行脱扣。 2.1.5 负载转移试验 将第二台发电机接入，与正在额定状态下运行的发电机并车（瞬时并车），并作转移负载，检查发电机负载转移的可靠性。 2.1.6 温升检查 发电机于 100%负荷试验结束后，用温度计测量调压器及发电机各部位的温升并记录。 2.1.7 绝缘电阻测量 在发电机试验前（...
