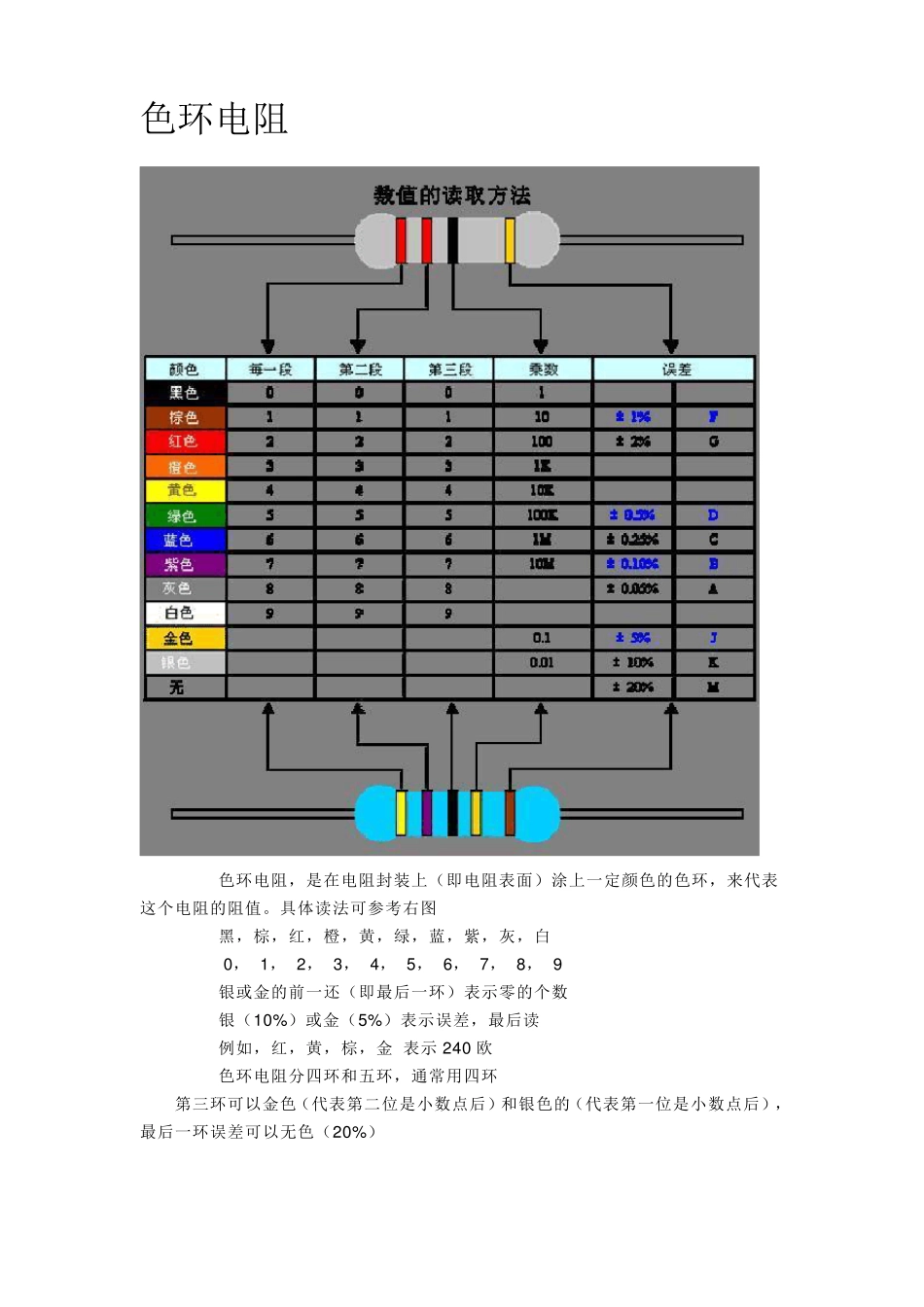

色环电阻、电容的识别_第1页
1/6
色环电阻、电容的识别_第2页
2/6
色环电阻、电容的识别_第3页
3/6
色环电阻 色环电阻,是在电阻封装上(即电阻表面)涂上一定颜色的色环,来代表这个电阻的阻值。具体读法可参考右图 黑,棕,红,橙,黄,绿,蓝,紫,灰,白 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 银或金的前一还(即最后一环)表示零的个数 银(10%)或金(5%)表示误差,最后读 例如,红,黄,棕,金 表示 240欧 色环电阻分四环和五环,通常用四环 第三环可以金色(代表第二位是小数点后)和银色的(代表第一位是小数点后),最后一环误差可以无色(20%) 色环实际上是早期为了帮助人们分辨不同阻值而设定的标准,事实上,在普及万用表的今天,这种标识已经很少有其存在的意义了。而且色环电阻也比较大,不适合现代高度集成的性能要求。 电阻的分类 a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感 电阻) . 不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器. b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻,捷比信电阻,薄膜电阻等. C.按安装方式: 插件电阻、贴片电阻 d.按功能分:负载电阻,采样电阻,分流电阻,保护电阻等 电阻的主要参数 a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在. b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、 G 、 J、 K… (常见的误差范围是:0.01%,0.05%,0.1%,0.5%,0.25%,1%,2%,5% 等) c. 额定功率:指在规定的环境温度下 ,假 设周 围空 气 不流通 ,在长 期连 续 工 作 而不损 坏 或 基 本 不改 变 电阻器性能的情 况 下 ,电阻器上允许的消 耗 功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W 阻值和 误差的标注方法 a.直 标法 — 将 电阻器的主要参数和 技 术 性能用数字 或 字 母 直 接 标注在电阻体 上. eg: 5.1k Ω 5% 5.1k Ω J b.文 字 符 号 法 — 将 文 字 、数字 两 者有规律 组 合起 来 表示 电阻器的主要参数. eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ c.色标法 — 用不同颜 色的色环来 表示 电阻器的阻值及误差等级 .普通 电阻一 般 有4环表示 ,精 密 电阻用5 环. d.数码...
