电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

色环电阻快速识别法

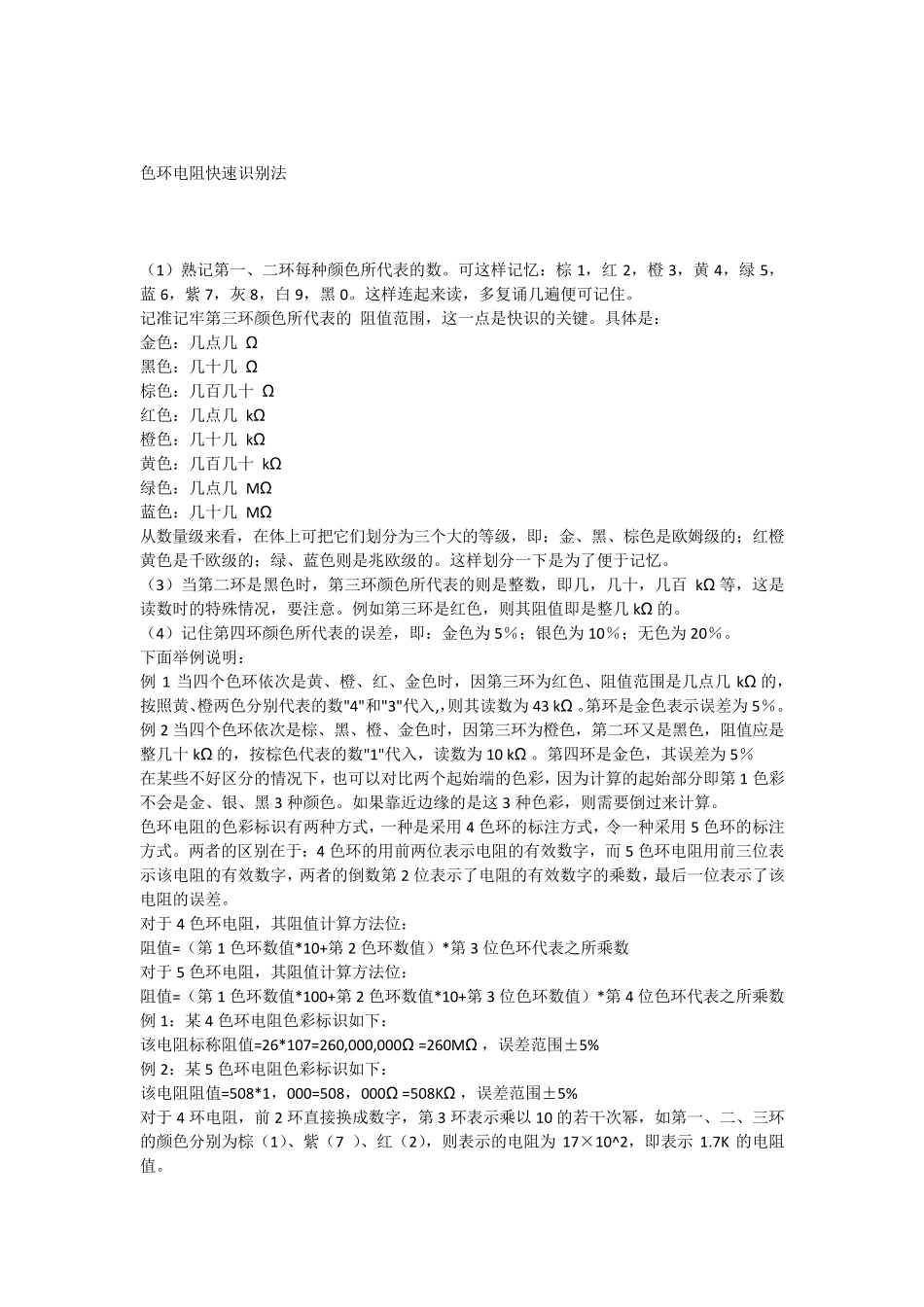

色环电阻快速识别法_第1页
1/11
色环电阻快速识别法_第2页
2/11
色环电阻快速识别法_第3页
3/11
色环电阻快速识别法 (1)熟记第一、二环每种颜色所代表的数。可这样记忆:棕 1,红 2,橙 3,黄 4,绿 5,蓝 6,紫 7,灰 8,白 9,黑 0。这样连起来读,多复诵几遍便可记住。 记准记牢第三环颜色所代表的 阻值范围,这一点是快识的关键。具体是: 金色:几点几 Ω 黑色:几十几 Ω 棕色:几百几十 Ω 红色:几点几 kΩ 橙色:几十几 kΩ 黄色:几百几十 kΩ 绿色:几点几 MΩ 蓝色:几十几 MΩ 从数量级来看,在体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红橙黄色是千欧级的;绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 (3)当第二环是黑色时,第三环颜色所代表的则是整数,即几,几十,几百 kΩ 等,这是读数时的特殊情况,要注意。例如第三环是红色,则其阻值即是整几 kΩ 的。 (4)记住第四环颜色所代表的误差,即:金色为 5%;银色为 10%;无色为 20%。 下面举例说明: 例 1 当四个色环依次是黄、橙、红、金色时,因第三环为红色、阻值范围是几点几 kΩ 的,按照黄、橙两色分别代表的数"4"和"3"代入,,则其读数为 43 kΩ 。第环是金色表示误差为 5%。 例 2 当四个色环依次是棕、黑、橙、金色时,因第三环为橙色,第二环又是黑色,阻值应是整几十 kΩ 的,按棕色代表的数"1"代入,读数为 10 kΩ 。第四环是金色,其误差为 5% 在某些不好区分的情况下,也可以对比两个起始端的色彩,因为计算的起始部分即第 1 色彩不会是金、银、黑 3 种颜色。如果靠近边缘的是这 3 种色彩,则需要倒过来计算。 色环电阻的色彩标识有两种方式,一种是采用4 色环的标注方式,令一种采用5 色环的标注方式。两者的区别在于:4 色环的用前两位表示电阻的有效数字,而5 色环电阻用前三位表示该电阻的有效数字,两者的倒数第 2 位表示了电阻的有效数字的乘数,最后一位表示了该电阻的误差。 对于 4 色环电阻,其阻值计算方法位: 阻值=(第 1 色环数值*10+第 2 色环数值)*第 3 位色环代表之所乘数 对于 5 色环电阻,其阻值计算方法位: 阻值=(第 1 色环数值*100+第 2 色环数值*10+第 3 位色环数值)*第 4 位色环代表之所乘数 例 1:某 4 色环电阻色彩标识如下: 该电阻标称阻值=26*107=260,000,000Ω =260MΩ ,误差范围±5% 例 2:某 5 色环电阻色彩标识如下: 该电阻阻值=508*1,000=508,000Ω =508KΩ ,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

色环电阻快速识别法

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
