艾默生10KVUPS日常使用维护手册

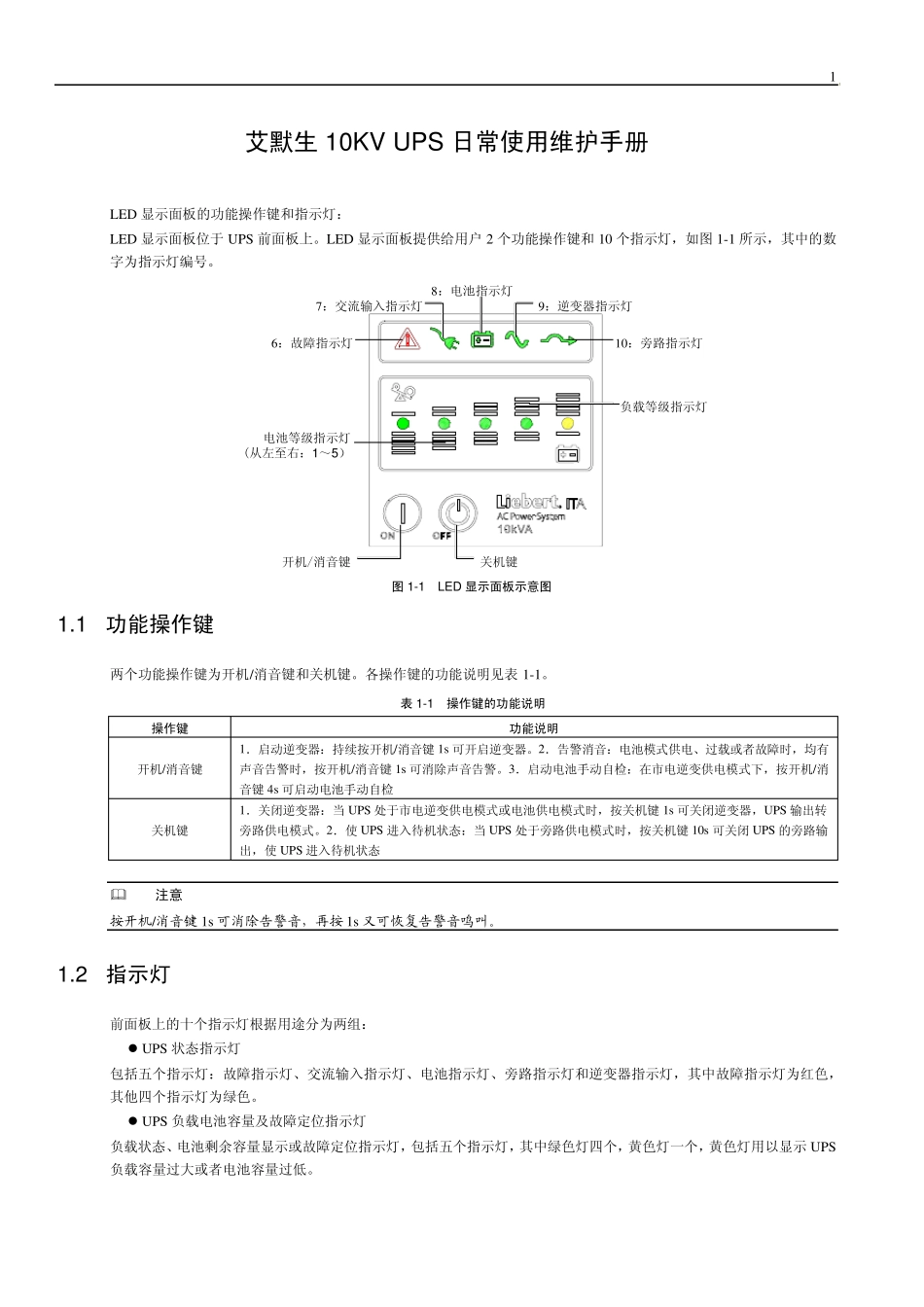

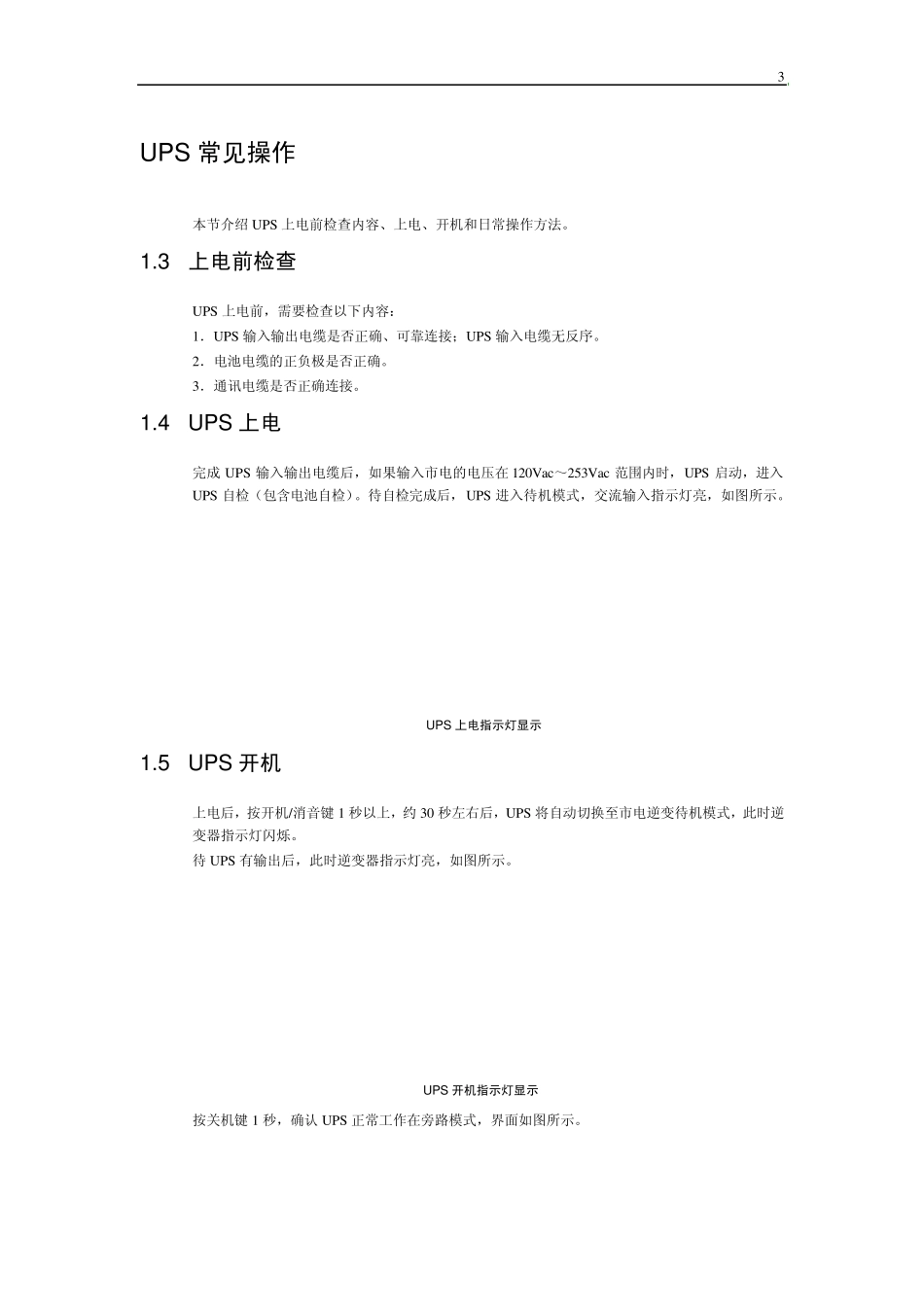

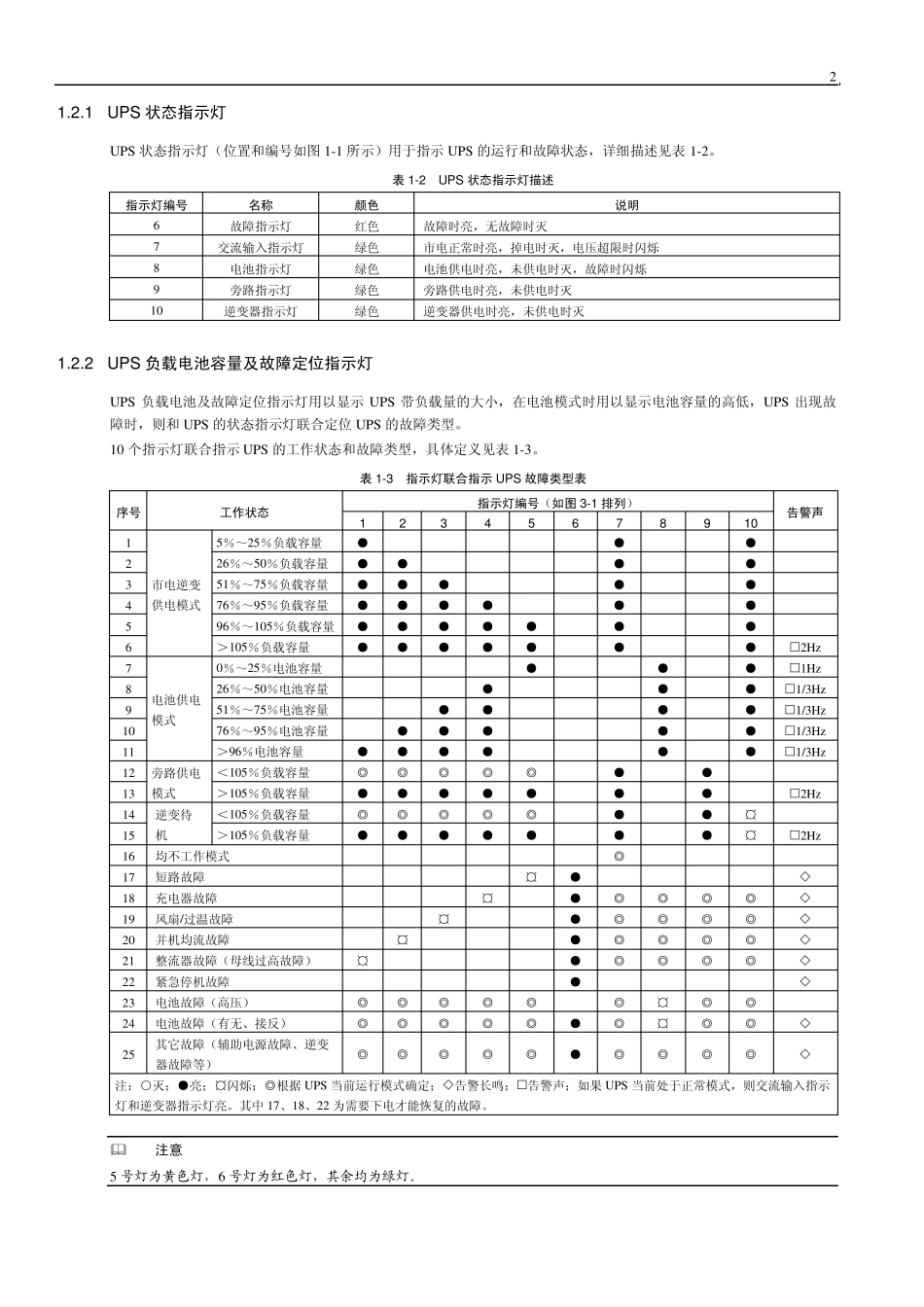

1 艾默生10KV UPS 日常使用维护手册 LED 显示面板的功能操作键和指示灯： LED 显示面板位于UPS 前面板上。LED 显示面板提供给用户2 个功能操作键和10 个指示灯，如图1-1 所示，其中的数字为指示灯编号。 图1-1 LED 显示面板示意图 1.1 功能操作键 两个功能操作键为开机/消音键和关机键。各操作键的功能说明见表1-1。 表 1-1 操作键的功能说明 操作键 功能说明 开机/消音键 1．启动逆变器：持续按开机/消音键1s可开启逆变器。2．告警消音：电池模式供电、过载或者故障时，均有声音告警时，按开机/消音键1s可消除声音告警。3．启动电池手动自检：在市电逆变供电模式下，按开机/消音键4s可启动电池手动自检 关机键 1．关闭逆变器：当 UPS 处于市电逆变供电模式或电池供电模式时，按关机键1s可关闭逆变器，UPS 输出转旁路供电模式。2．使 UPS 进入待机状态：当 UPS 处于旁路供电模式时，按关机键10s可关闭 UPS 的旁路输出，使 UPS 进入待机状态  注意 按开机/消音键1s可消除告警音，再按1s又可恢复告警音鸣叫。 1.2 指示灯 前面板上的十个指示灯根据用途分为两组：  UPS 状态指示灯 包括五个指示灯：故障指示灯、交流输入指示灯、电池指示灯、旁路指示灯和逆变器指示灯，其中故障指示灯为红色，其他四个指示灯为绿色。  UPS 负载电池容量及故障定位指示灯 负载状态、电池剩余容量显示或故障定位指示灯，包括五个指示灯，其中绿色灯四个，黄色灯一个，黄色灯用以显示UPS负载容量过大或者电池容量过低。 关机键开机/消音键电池等级指示灯(从左至右：1～5）负载等级指示灯10：旁路指示灯6：故障指示灯7：交流输入指示灯9：逆变器指示灯8：电池指示灯 2 1.2.1 UPS 状态指示灯 UPS 状态指示灯（位置和编号如图1-1 所示）用于指示UPS 的运行和故障状态，详细描述见表1-2。 表1-2 UPS 状态指示灯描述 指示灯编号 名称 颜色 说明 6 故障指示灯 红色 故障时亮，无故障时灭 7 交流输入指示灯 绿色 市电正常时亮，掉电时灭，电压超限时闪烁 8 电池指示灯 绿色 电池供电时亮，未供电时灭，故障时闪烁 9 旁路指示灯 绿色 旁路供电时亮，未供电时灭 10 逆变器指示灯 绿色 逆变器供电时亮，未供电时灭 1.2.2 UPS 负载电池容量及故障定位指示灯 UPS 负载电池及故障定位指示灯用以显示UPS 带负载量的大小，在电池模式时用以显示电池容量的高低，UPS 出现故障时，...
