艾默生iTrustUL33系列UPS系统开关机步骤

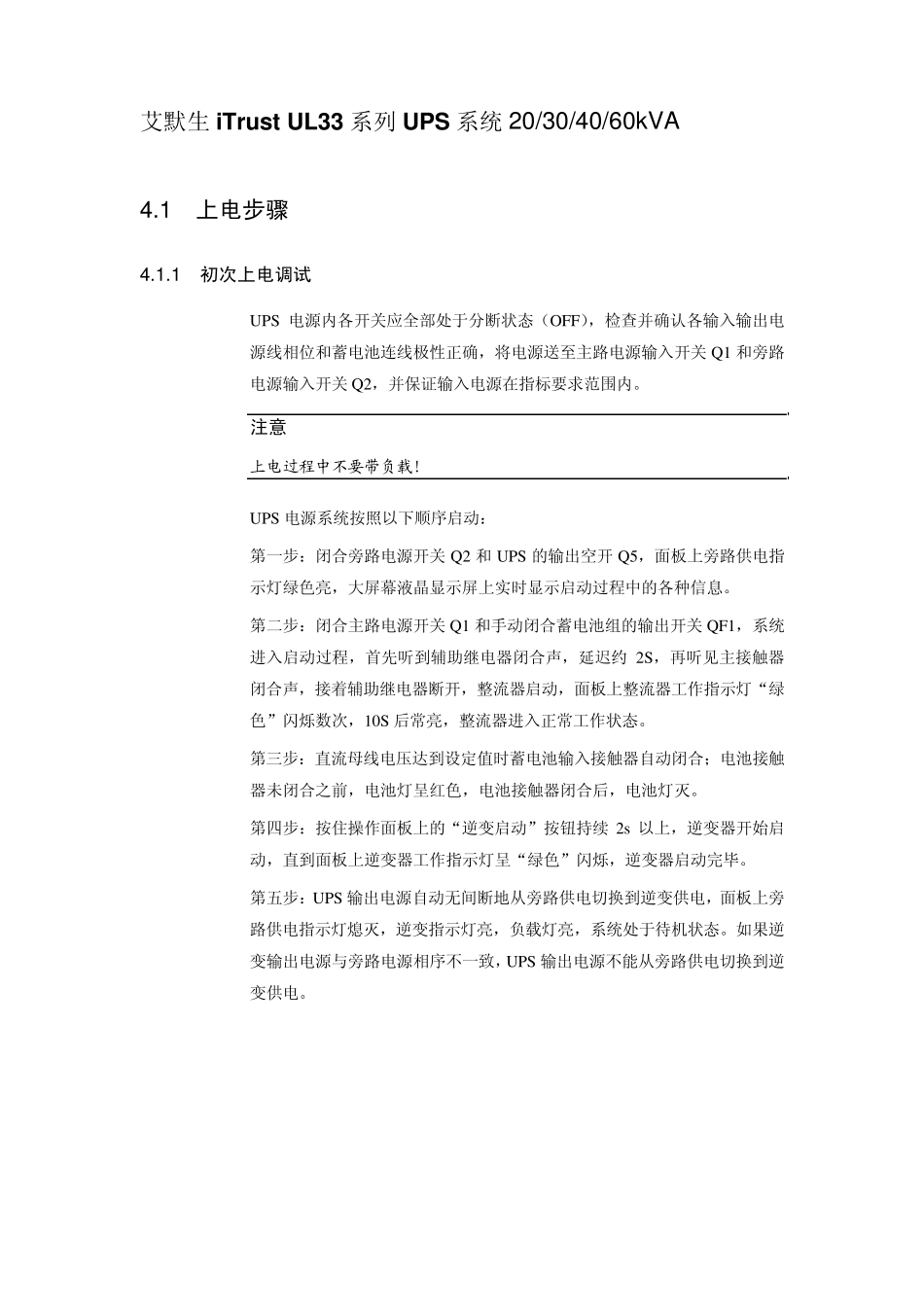

艾默生iTrustUL33系列UPS系统开关机步骤_第1页
1/6

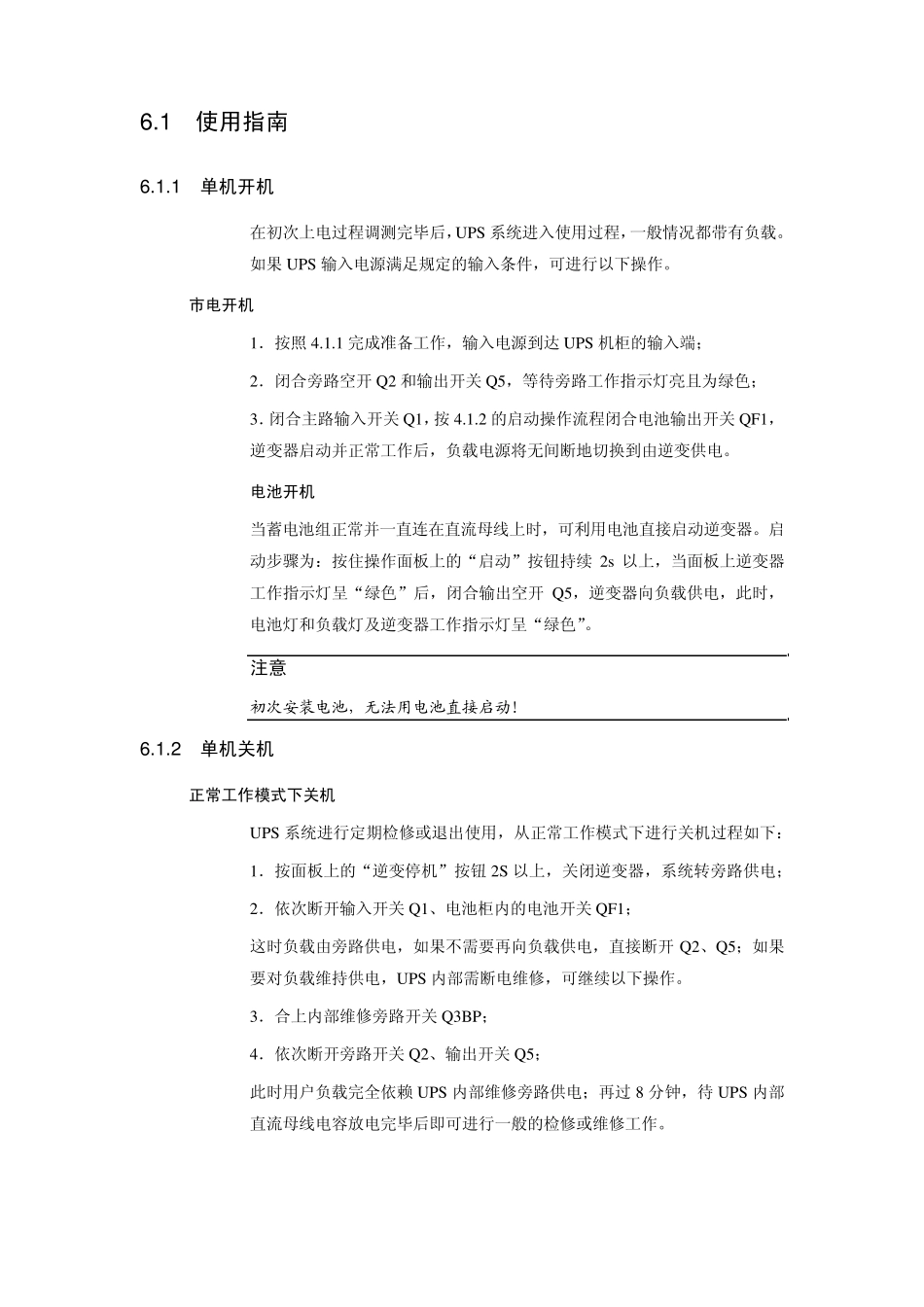

艾默生iTrustUL33系列UPS系统开关机步骤_第2页
2/6

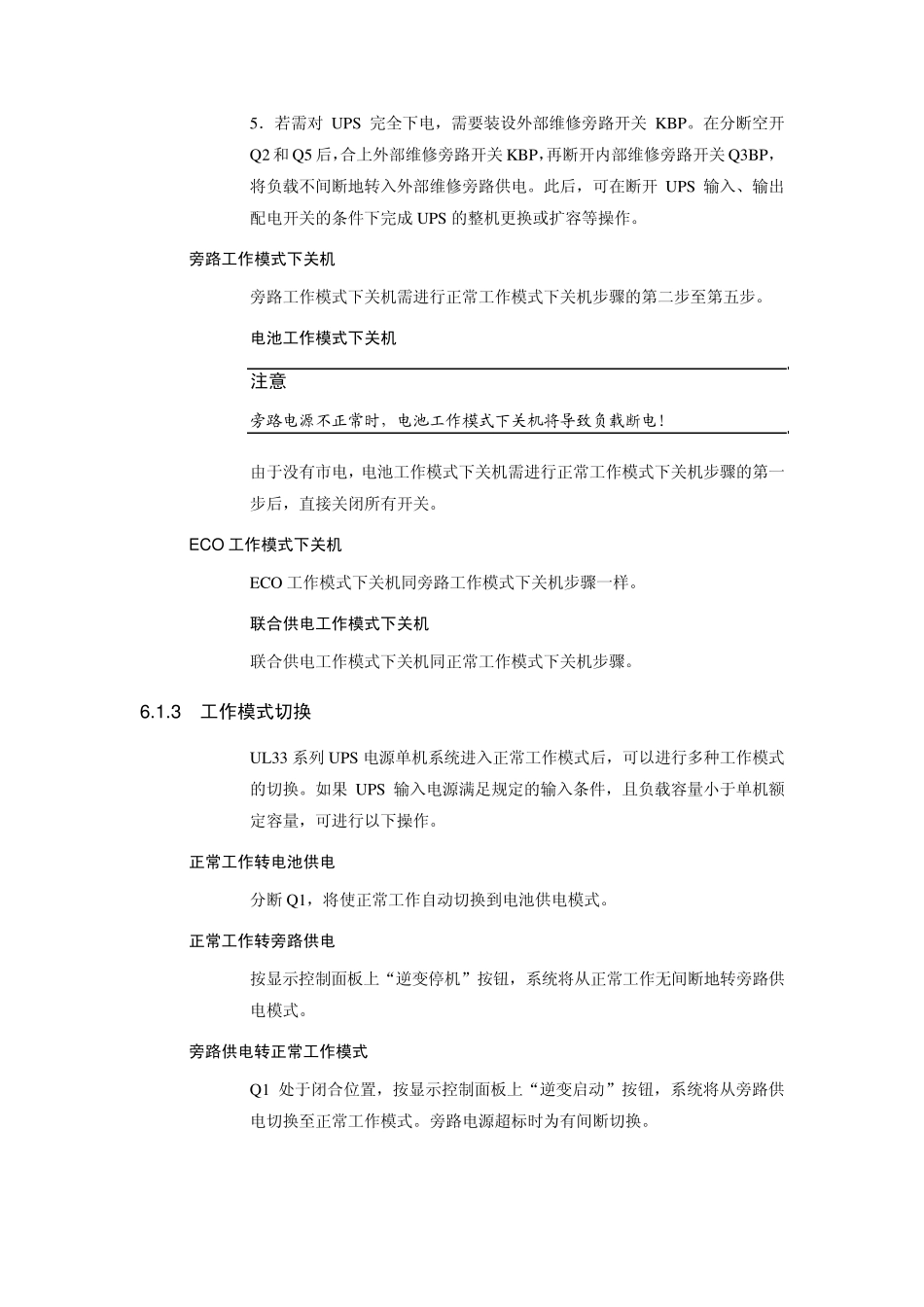

艾默生iTrustUL33系列UPS系统开关机步骤_第3页
3/6
艾默生iTru st UL33 系列UPS 系统20/30/40/60kVA 4.1 上电步骤 4.1.1 初次上电调试 UPS 电源内各开关应全部处于分断状态(OFF),检查并确认各输入输出电源线相位和蓄电池连线极性正确,将电源送至主路电源输入开关Q1 和旁路电源输入开关Q2,并保证输入电源在指标要求范围内。 注意 上电过程中不要带负载! UPS 电源系统按照以下顺序启动: 第一步:闭合旁路电源开关Q2 和UPS 的输出空开Q5,面板上旁路供电指示灯绿色亮,大屏幕液晶显示屏上实时显示启动过程中的各种信息。 第二步:闭合主路电源开关Q1 和手动闭合蓄电池组的输出开关QF1,系统进入启动过程,首先听到辅助继电器闭合声,延迟约2S,再听见主接触器闭合声,接着辅助继电器断开,整流器启动,面板上整流器工作指示灯“绿色”闪烁数次,10S 后常亮,整流器进入正常工作状态。 第三步:直流母线电压达到设定值时蓄电池输入接触器自动闭合;电池接触器未闭合之前,电池灯呈红色,电池接触器闭合后,电池灯灭。 第四步:按住操作面板上的“逆变启动”按钮持续 2s以上,逆变器开始启动,直到面板上逆变器工作指示灯呈“绿色”闪烁,逆变器启动完毕。 第五步:UPS 输出电源自动无间断地从旁路供电切换到逆变供电,面板上旁路供电指示灯熄灭,逆变指示灯亮,负载灯亮,系统处于待机状态。如果逆变输出电源与旁路电源相序不一致,UPS 输出电源不能从旁路供电切换到逆变供电。 6 .1 使用指南 6 .1 .1 单机开机 在初次上电过程调测完毕后,UPS 系统进入使用过程,一般情况都带有负载。如果UPS 输入电源满足规定的输入条件,可进行以下操作。 市电开机 1.按照4.1.1 完成准备工作,输入电源到达UPS 机柜的输入端; 2.闭合旁路空开Q2 和输出开关Q5,等待旁路工作指示灯亮且为绿色; 3.闭合主路输入开关Q1,按4.1.2 的启动操作流程闭合电池输出开关QF1,逆变器启动并正常工作后,负载电源将无间断地切换到由逆变供电。 电池开机 当蓄电池组正常并一直连在直流母线上时,可利用电池直接启动逆变器。启动步骤为:按住操作面板上的“启动”按钮持续 2s以上,当面板上逆变器工作指示灯呈“绿色”后,闭合输出空开Q5,逆变器向负载供电,此时,电池灯和负载灯及逆变器工作指示灯呈“绿色”。 注意 初次安装电池,无法用电池直接启动! 6 .1 .2 单机关机 正常工作模式下关机 UPS 系统进行定期检修或退出使用,从正常工作模式下进行关机过程如...
