艾默生TD3200系列门机调试手册

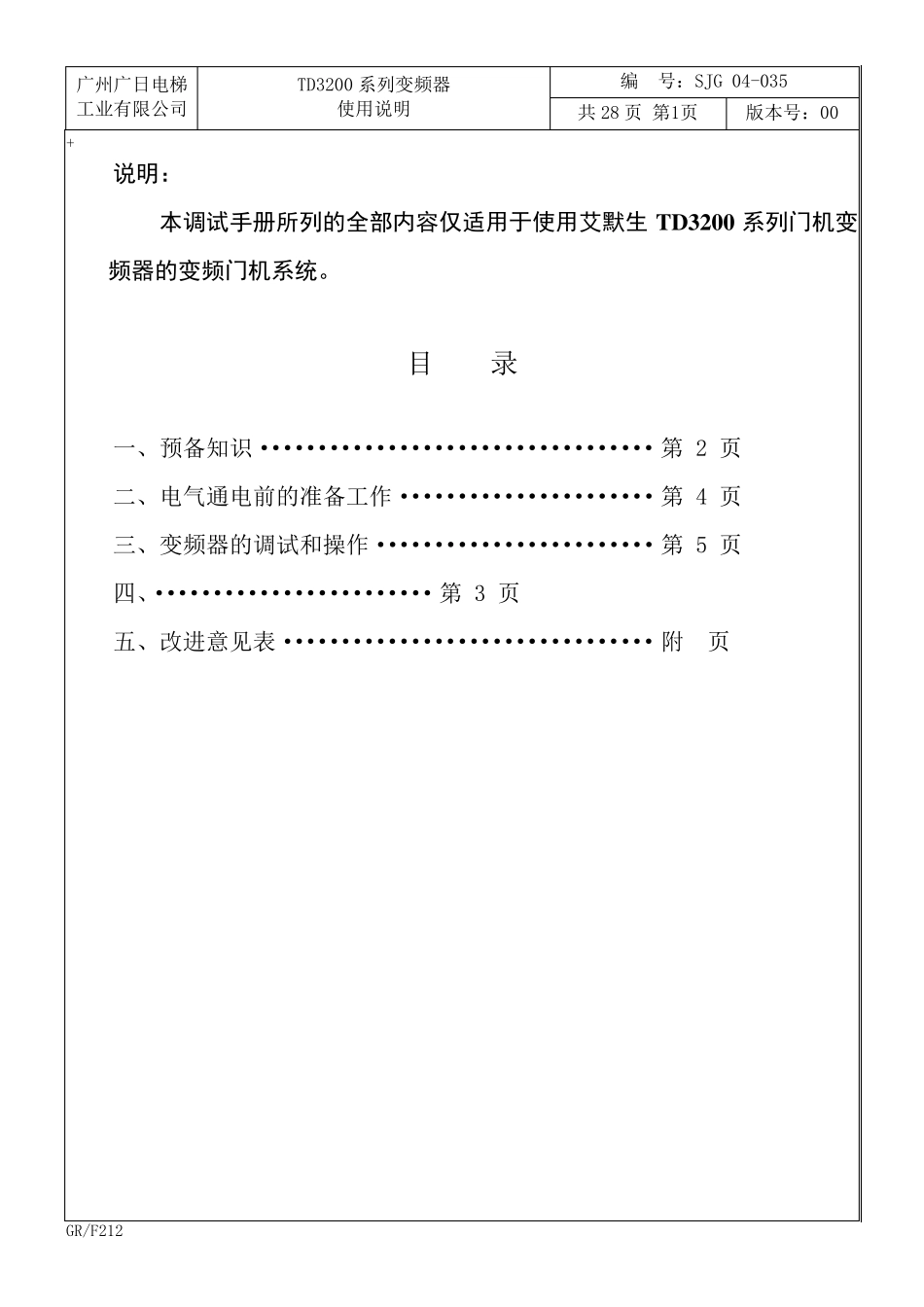

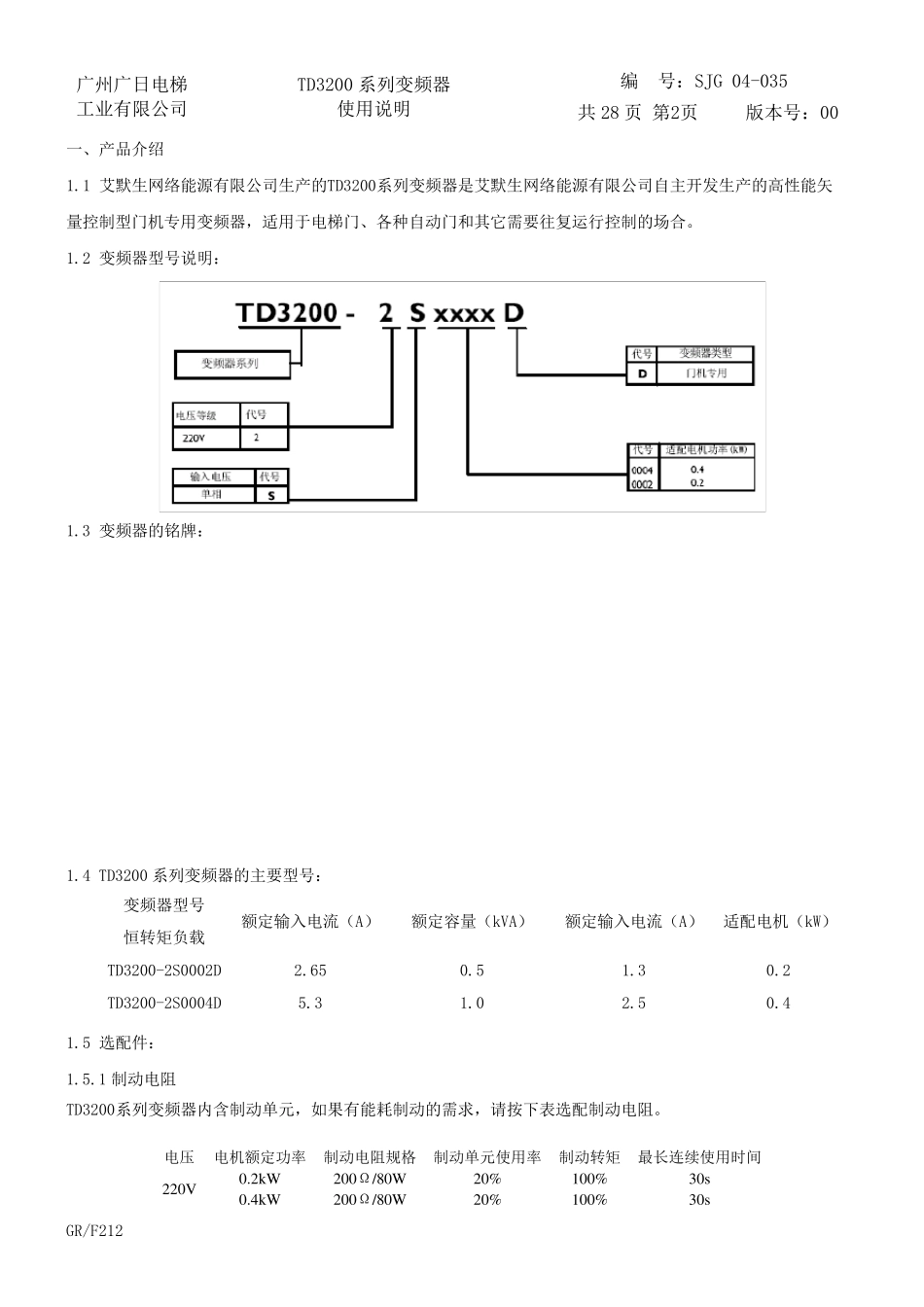

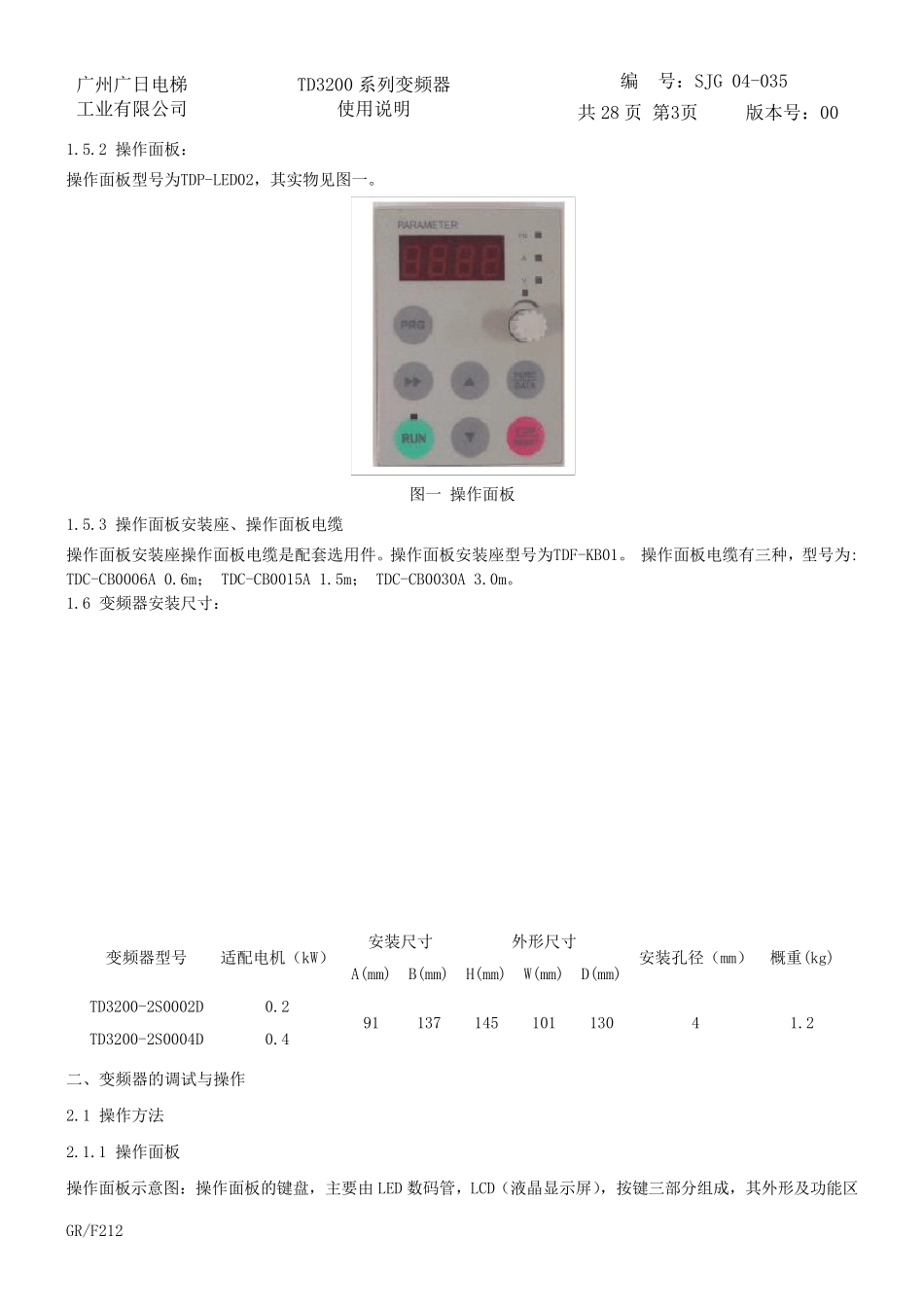

广州广日电梯 工业有限公司 TD3200 系列变频器 使用说明 编 号：SJG 04-035 共28 页 第1页 版本号：00 GR/F212 + 说明： 本调试手册所列的全部内容仅适用于使用艾默生TD3200 系列门机变频器的变频门机系统。 目 录 一、预备知识··································第 2 页 二、电气通电前的准备工作······················第 4 页 三、变频器的调试和操作························第 5 页 四、························第 3 页 五、改进意见表································附 页 广州广日电梯 工业有限公司 TD3200 系列变频器 使用说明 编 号：SJG 04-035 共28 页 第2页 版本号：00 GR/F212 一、产品介绍 1.1 艾默生网络能源有限公司生产的TD3200系列变频器是艾默生网络能源有限公司自主开发生产的高性能矢 量控制型门机专用变频器，适用于电梯门、各种自动门和其它需要往复运行控制的场合。 1.2 变频器型号说明： 1.3 变频器的铭牌： 1.4 TD3200 系列变频器的主要型号： 变频器型号 额定输入电流（A） 额定容量（kVA） 额定输入电流（A） 适配电机（kW） 恒转矩负载 TD3200-2S0002D 2.65 0.5 1.3 0.2 TD3200-2S0004D 5.3 1.0 2.5 0.4 1.5 选配件： 1.5.1 制动电阻 TD3200系列变频器内含制动单元，如果有能耗制动的需求，请按下表选配制动电阻。 电压 电机额定功率 制动电阻规格 制动单元使用率 制动转矩 最长连续使用时间 220V 0.2kW 200Ω/80W 20% 100% 30s 0.4kW 200Ω/80W 20% 100% 30s 广州广日电梯 工业有限公司 TD3200 系列变频器 使用说明 编 号：SJG 04-035 共28 页 第3页 版本号：00 GR/F212 1.5.2 操作面板： 操作面板型号为TDP-LED02，其实物见图一。 图一 操作面板 1.5.3 操作面板安装座、操作面板电缆 操作面板安装座操作面板电缆是配套选用件。操作面板安装座型号为TDF-KB01。 操作面板电缆有三种，型号为: TDC-CB0006A 0.6m； TDC-CB0015A 1.5m； TDC-CB0030A 3.0m。 1.6 变频器安装尺寸： 变频器型号 适配电机（kW） 安装尺寸 外形尺寸 安装孔径（mm） 概重(kg) A(mm) B(mm) H(mm) W(mm) D(mm) TD3200-2S0002D 0.2 91 137 145 1...
