艾默生雷达液位计资料(RTG40B,2210R)

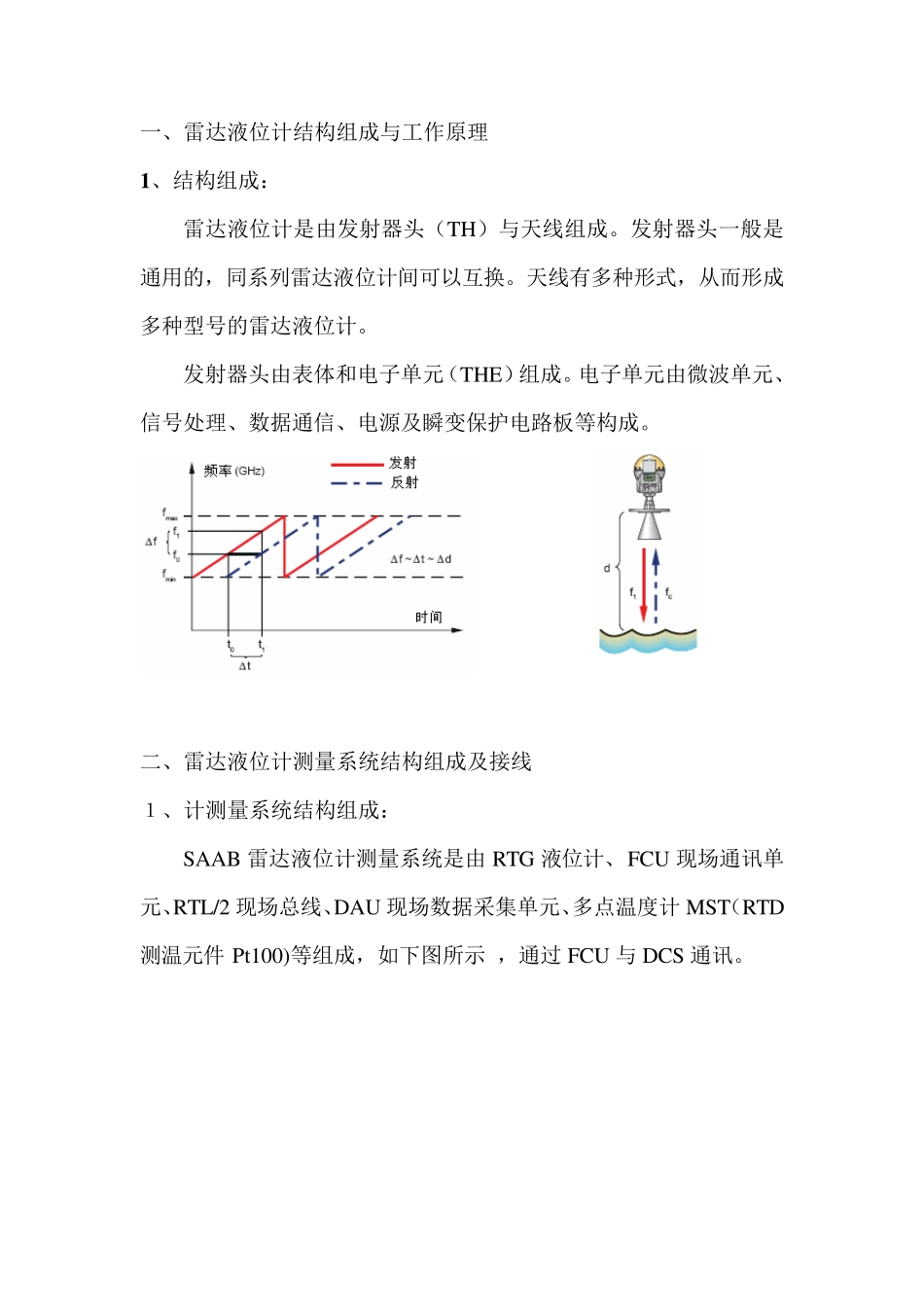

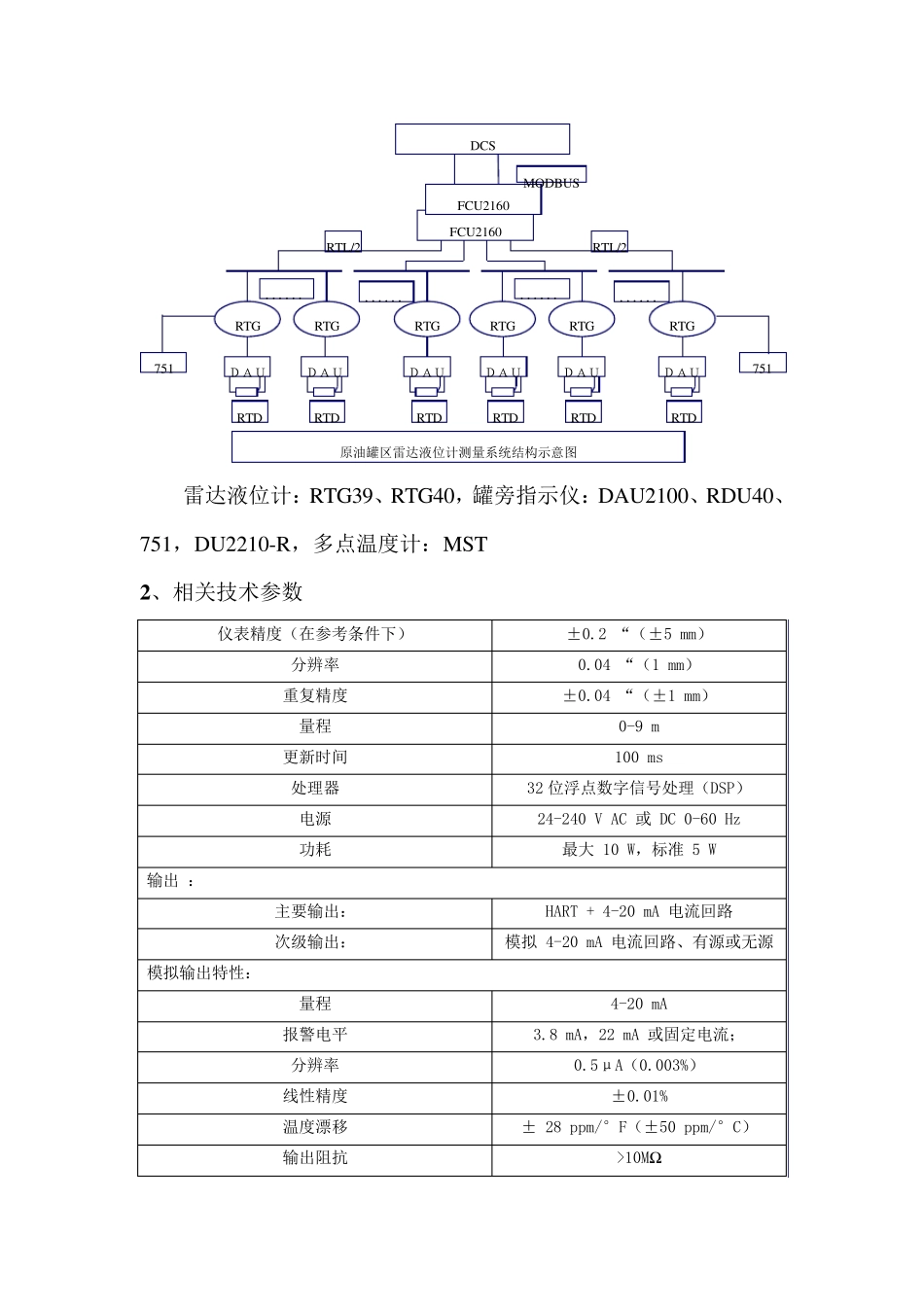

艾默生雷达液位计资料 目 录 一、雷达液位计结构组成与工作原理 二、雷达液位计测量系统结构组成 三、雷达液位计工具软件及使用 四、雷达液位计校定 五、罗斯蒙特 2 2 1 0 显示装置 六、雷达液位计故障判断处理 一、雷达液位计结构组成与工作原理 1 、结构组成： 雷达液位计是由发射器头（TH）与天线组成。发射器头一般是通用的，同系列雷达液位计间可以互换。天线有多种形式，从而形成多种型号的雷达液位计。 发射器头由表体和电子单元（THE）组成。电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。 二、雷达液位计测量系统结构组成及接线 １、计测量系统结构组成： SAAB 雷达液位计测量系统是由 RTG 液位计、FCU 现场通讯单元、RTL/2 现场总线、DAU 现场数据采集单元、多点温度计 MST（RTD测温元件 Pt100)等组成，如下图所示 ，通过 FCU 与 DCS 通讯。 雷达液位计：RTG39、RTG40，罐旁指示仪：DAU2100、RDU40、751，DU2210-R，多点温度计：MST 2 、相关技术参数 仪表精度（在参考条件下） ±0.2 “（±5 mm） 分辨率 0.04 “（1 mm） 重复精度 ±0.04 “（±1 mm） 量程 0-9 m 更新时间 100 ms 处理器 32 位浮点数字信号处理（DSP） 电源 24-240 V AC 或 DC 0-60 Hz 功耗 最大 10 W，标准 5 W 输出 ： 主要输出： HART + 4-20 mA 电流回路 次级输出： 模拟 4-20 mA 电流回路、有源或无源 模拟输出特性： 量程 4-20 mA 报警电平 3.8 mA，22 mA 或固定电流； 分辨率 0.5μA（0.003%） 线性精度 ±0.01% 温度漂移 ± 28 ppm/°F（±50 ppm/°C） 输出阻抗 >10MΩ RTL/2 RTL/2 MODBUS FCU2160 DCS RTG RTG ．．．．．． RTG RTG ．．．．．． ．．．．．． ．．．．．． ＤＡＵ RTD ＤＡＵ RTD ＤＡＵ RTD ＤＡＵ RTD RTG ＤＡＵ RTD RTG ＤＡＵ RTD 原油罐区雷达液位计测量系统结构示意图 751 751 FCU2160 依从电压 7-30V（无源输出） 外部回路电阻 <700Ω（无源输出，配24V 外部电源） <300Ω（有源输出） 环境温度： -40 至70°C 3 、电气连接： 罗斯蒙特 PRO 系列变送器具有两个分开的接线盒 X1 和 X2 分别用来连接设备电源、输出和显示装置。采用 DC 或 AC 作为具有较宽输入范围的内置电源，变送器供电单元可自动将电压调整到指定电压极限范围内的适用...
