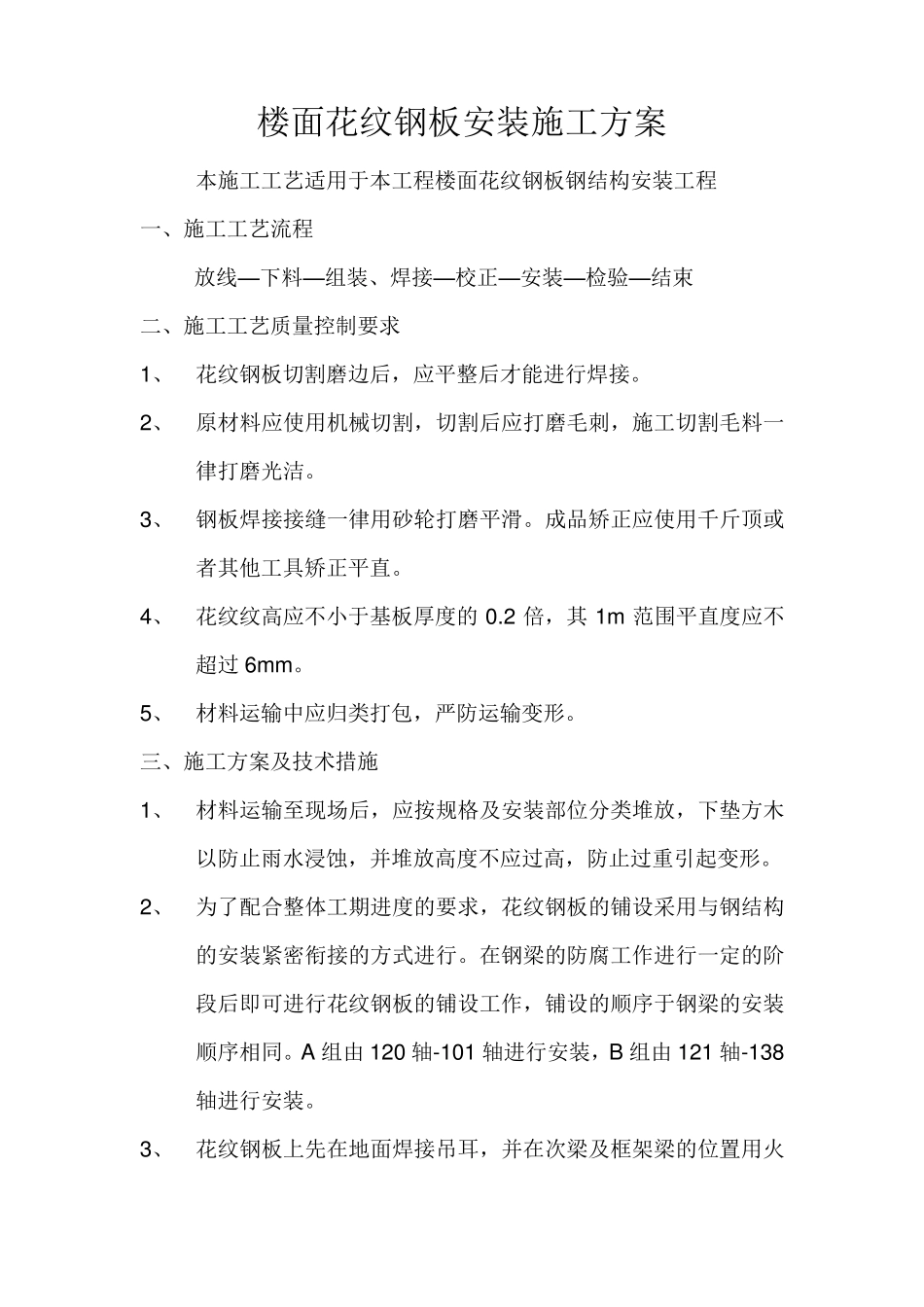

楼面花纹钢板安装施工方案 本施工工艺适用于本工程楼面花纹钢板钢结构安装工程 一、施工工艺流程 放线—下料—组装、焊接—校正—安装—检验—结束 二、施工工艺质量控制要求 1、 花纹钢板切割磨边后，应平整后才能进行焊接。 2、 原材料应使用机械切割，切割后应打磨毛刺，施工切割毛料一律打磨光洁。 3、 钢板焊接接缝一律用砂轮打磨平滑。成品矫正应使用千斤顶或者其他工具矫正平直。 4、 花纹纹高应不小于基板厚度的 0.2 倍，其 1m 范围平直度应不超过 6m m 。 5、 材料运输中应归类打包，严防运输变形。 三、施工方案及技术措施 1、 材料运输至现场后，应按规格及安装部位分类堆放，下垫方木以防止雨水浸蚀，并堆放高度不应过高，防止过重引起变形。 2、 为了配合整体工期进度的要求，花纹钢板的铺设采用与钢结构的安装紧密衔接的方式进行。在钢梁的防腐工作进行一定的阶段后即可进行花纹钢板的铺设工作，铺设的顺序于钢梁的安装顺序相同。A 组由 120 轴-101 轴进行安装，B 组由 121 轴-138轴进行安装。 3、 花纹钢板上先在地面焊接吊耳，并在次梁及框架梁的位置用火 2 焰 切 割 出 需 要 焊 接 焊 缝 的 孔 位 ， 孔 位 的 大 小 为6mmx12mm,间隔 不 超 过 0.5m。所 有 割 孔 需 打 磨 平 滑 后 ，由 吊 车 吊 放 至 平 台 处 ，安 装 平 台 上 的 安 装 人 员 借 用 撬 棍 、 千 斤 顶 等 施 工 工 具 进 行 花 纹钢 板 的 就 位 ， 在 就 位 完 成 后 ， 保 持 铺 设 平 整 ， 并 与 次 梁 和 框 架梁 紧 密 贴 合 稳 固 后 先 进 行 钢 板 的 点 焊 固 定 ， 以 此 方 式 依 次 进 行其 他 部 位 花 纹 钢 板 的 铺 设 作 业 直 至 完 成 。 焊 接 方 式 采 用 开 孔 塞焊 于 次 梁 或 框 架 梁 处 ， 并 尽 量 保 持 花 纹 钢 板 连 接 处 的 花 纹 连 续连 接 。 4、 花 纹 钢 板 上 表 面 的 焊 缝 应 打 磨 平 整 才 能 进 行 防 腐 作 业 的 进 行 。 5、 为 了 防 止 钢 板 的 热 胀 冷 缩 引 起 焊 缝 断 裂 或 钢 板 的 起 拱 变 形 ， 每块 钢 板 的 拼 接 处 应 预 留2mm 的 伸缩 缝 。 6、 钢 板 的 低处 应 设 置漏...
