苏尔寿片梭织机工作原理解析

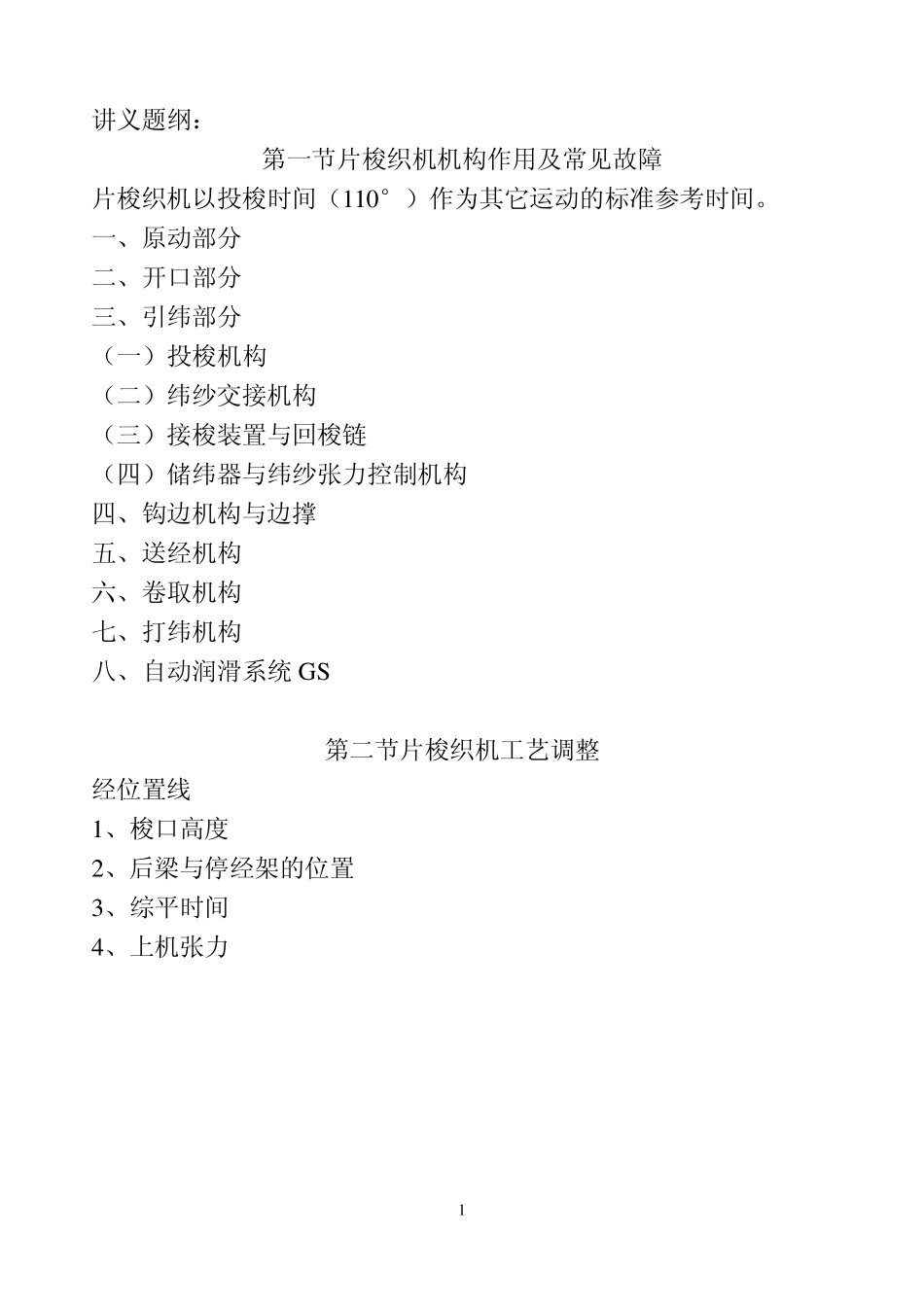

苏尔寿片梭织机工作原理解析_第1页
1/7

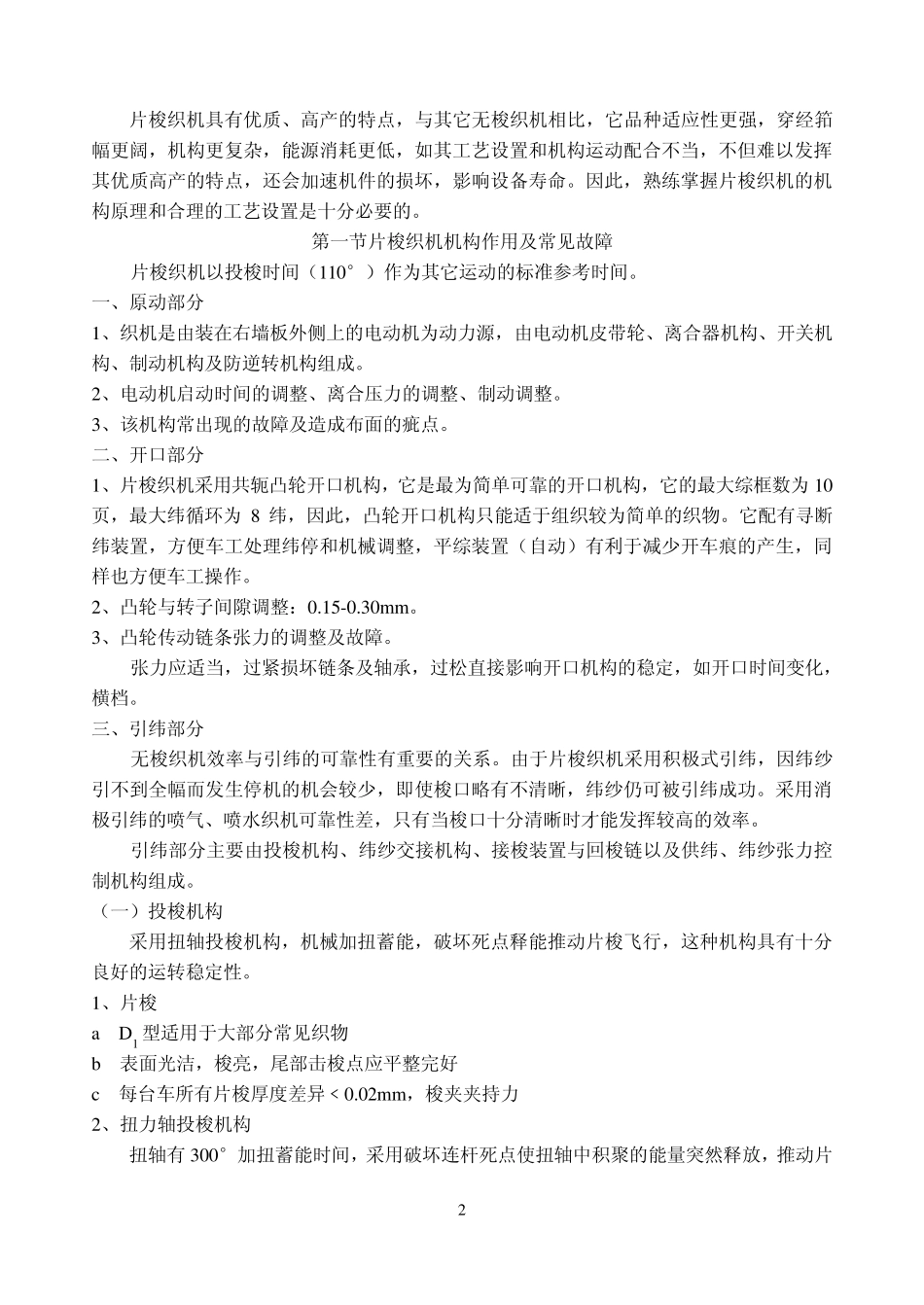

苏尔寿片梭织机工作原理解析_第2页
2/7
苏尔寿片梭织机工作原理解析_第3页
3/7
1 讲义题纲: 第一节片梭织机机构作用及常见故障 片梭织机以投梭时间(110°)作为其它运动的标准参考时间。 一、原动部分 二、开口部分 三、引纬部分 (一)投梭机构 (二)纬纱交接机构 (三)接梭装置与回梭链 (四)储纬器与纬纱张力控制机构 四、钩边机构与边撑 五、送经机构 六、卷取机构 七、打纬机构 八、自动润滑系统 GS 第二节片梭织机工艺调整 经位置线 1、梭口高度 2、后梁与停经架的位置 3、综平时间 4、上机张力 2 片梭织机具有优质、高产的特点,与其它无梭织机相比,它品种适应性更强,穿经筘幅更阔,机构更复杂,能源消耗更低,如其工艺设置和机构运动配合不当,不但难以发挥其优质高产的特点,还会加速机件的损坏,影响设备寿命。因此,熟练掌握片梭织机的机构原理和合理的工艺设置是十分必要的。 第一节片梭织机机构作用及常见故障 片梭织机以投梭时间(110°)作为其它运动的标准参考时间。 一、原动部分 1、织机是由装在右墙板外侧上的电动机为动力源,由电动机皮带轮、离合器机构、开关机构、制动机构及防逆转机构组成。 2、电动机启动时间的调整、离合压力的调整、制动调整。 3、该机构常出现的故障及造成布面的疵点。 二、开口部分 1、片梭织机采用共轭凸轮开口机构,它是最为简单可靠的开口机构,它的最大综框数为 10页,最大纬循环为 8 纬,因此,凸轮开口机构只能适于组织较为简单的织物。它配有寻断纬装置,方便车工处理纬停和机械调整,平综装置(自动)有利于减少开车痕的产生,同样也方便车工操作。 2、凸轮与转子间隙调整:0.15-0.30m m 。 3、凸轮传动链条张力的调整及故障。 张力应适当,过紧损坏链条及轴承,过松直接影响开口机构的稳定,如开口时间变化,横档。 三、引纬部分 无梭织机效率与引纬的可靠性有重要的关系。由于片梭织机采用积极式引纬,因纬纱引不到全幅而发生停机的机会较少,即使梭口略有不清晰,纬纱仍可被引纬成功。采用消极引纬的喷气、喷水织机可靠性差,只有当梭口十分清晰时才能发挥较高的效率。 引纬部分主要由投梭机构、纬纱交接机构、接梭装置与回梭链以及供纬、纬纱张力控制机构组成。 (一)投梭机构 采用扭轴投梭机构,机械加扭蓄能,破坏死点释能推动片梭飞行,这种机构具有十分良好的运转稳定性。 1、片梭 a D1 型适用于大部分常见织物 b 表面光洁,梭亮,尾部击梭点应平整完好 c 每台车所有片梭厚度差异﹤0.02m m ,梭...
