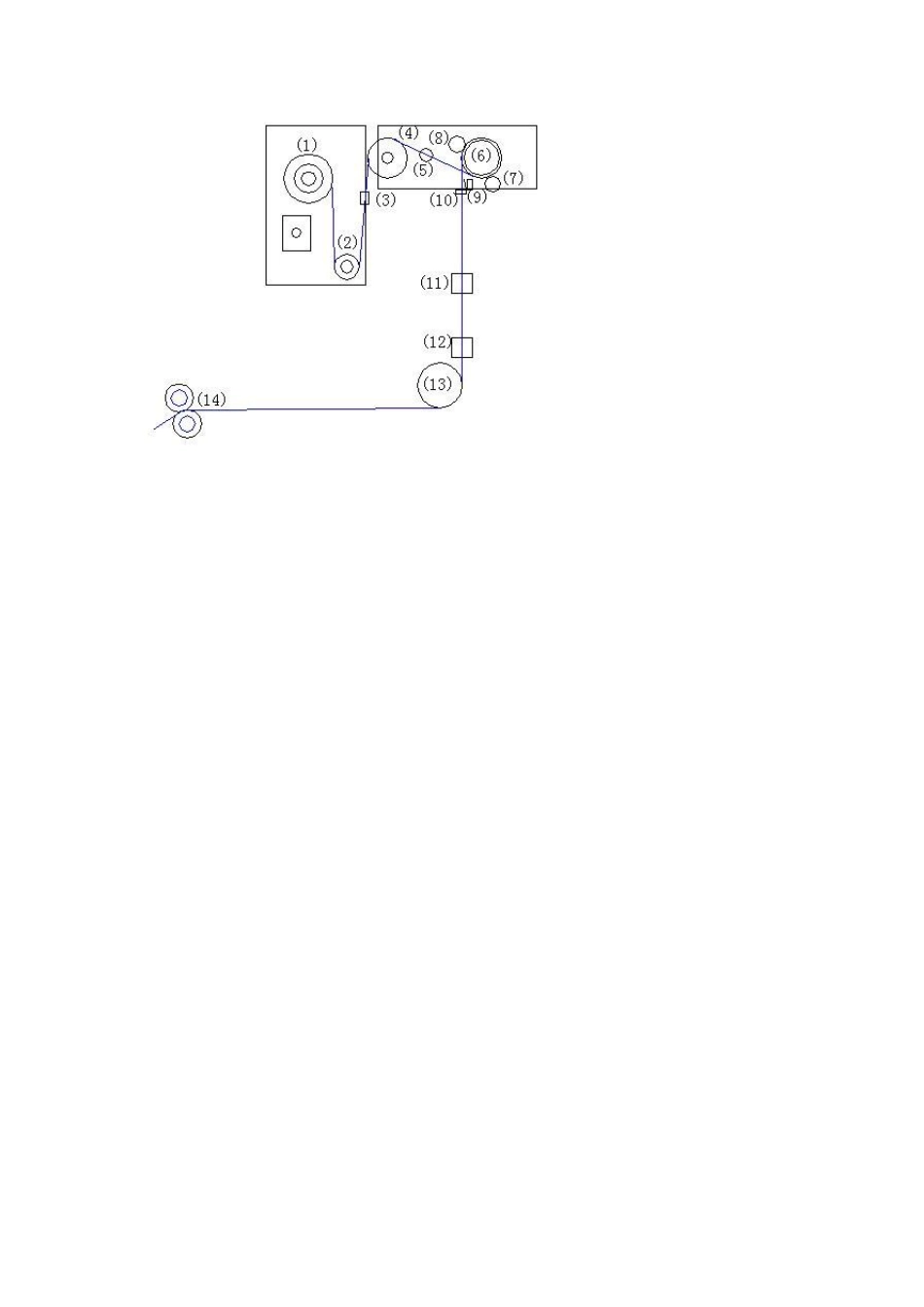

一、手工穿丝方法 1. 将机床操作面板上的电极丝 张力 和 丝速 调整旋钮调至 0档。 2. 将 喷流压力 调整钮调至 W档(穿丝档)。 3. 打开 喷流 开关使下导丝轮旋转。 a) 张力电流表 j)复位 b) 急停开关 k)自动穿丝方式(本机不提供此功能) c) 运丝调速旋钮 d) 张力调节旋钮 e) 运丝开关 f) 喷流开关 g) 水档位 h) 移动速度选择钮 i) 选择移动轴旋钮 4. 装上电极丝,按图所示将电极丝从电极丝线架(1),绕过套筒轴(2),穿过导向钩(3),经滑轮(4)、毡轮(5)、压轮 A(7)绕在张力控制器(6)上。在张力控制器上绕一圈后,经压轮 B(8)和断线检测器(9)、导向孔(10)轻轻将电极丝拉出 1~2m。将电极丝经上导向器(11)穿入下导向器(12),并且不断地往下导向器送丝,电极丝经过下导丝轮( 13)在吸力装置的导引下经过送丝滚轮(14)排入废丝箱,完成穿丝。 二、电极丝的垂直度校准 (要预先穿丝) 1. 用气枪吹干上下喷嘴附近的水滴、扫清工件台。 2. 把垂直块规擦洗干净放在工件台上。(块规的放置要与工件台成直角方向)在主模式移动菜单下按校垂直(F8)键,屏幕上出现校垂直子菜单界面。 3. 用操作盘移动键移动 X轴、Y轴将电极丝接近块规,下降 Z轴,选择相应的校垂直方向后,系统自动开启 C777加工条件产生放电。 4. 移动 U轴或 V轴,使电极丝与垂直块之间放电产生的火花上下均匀。 5. 按退出(F5)键,此时屏幕上出现提示用户是否将 U、V轴坐标置为零。按 Enter键确认,完成校垂直。 N 注意:如果铜丝或垂直校正块附近有水、油等异物时,将看不到铜丝与校正块放电所产生的火花,影响校垂直的精度。 三、工件的安装 1.为了提高精度,要注意工件的安装,对工件的上表面、下表面与侧面必须经过研磨。 2.用夹具把工件平行地轻轻固定在工件台上面,最少在两个地方固定工件。 见图(1) 几种工件的安装 : (1) 合格的安装方法 (2) 垫物比工件的厚度低 (3) 夹具超过工作台 工件安装好以后用千分表将工件拉平。 (工件的基准面对工作台移动方向倾斜时,可移动X轴或 Y轴根据千分表上的读数变化,用铜棒等轻打工件,调整工件使工件基准面与移动方向平行,拧紧固定螺丝。) N 注意:工件装夹不平,会造成上下喷流的流量差异,将会使断丝的次数明显增加,还会直接影响到加工精度。 工件的定位 1. 对边(端面定位) 即边缘找正。用于X及Y轴...
