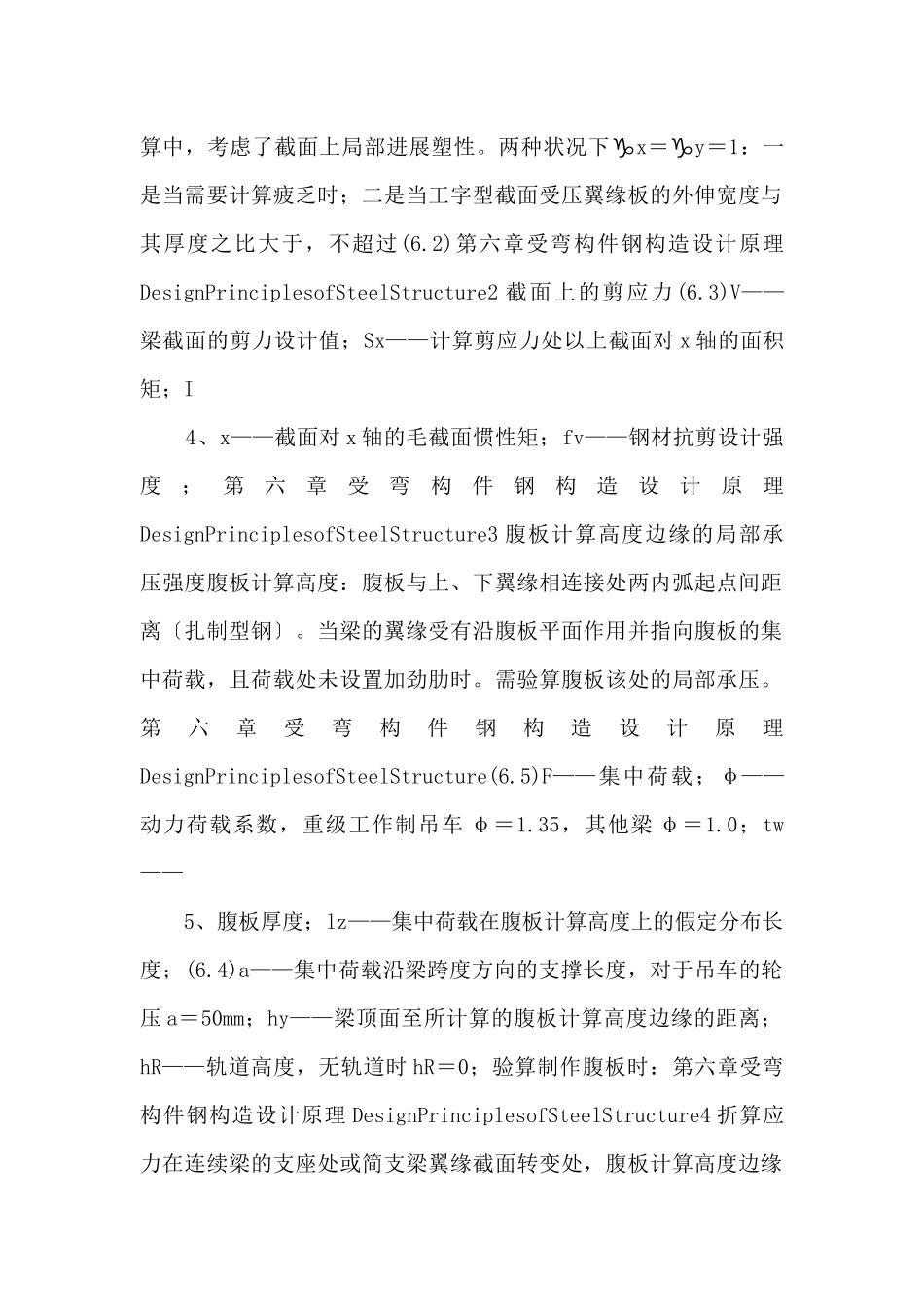

中南高校钢构造 第六章受弯构件 ppt 课件.ppt 1、钢构造设计原理 DesignPrinciplesofSteelStructure 第六章受弯构件〔梁〕1、受弯构件的类型和截面 2、受弯构件的主要破坏形式 3、受弯构件的截面强度 4、构件扭转 5、受弯构件整体失稳的弯扭平衡方程及临界弯矩 6、受弯构件中板件的局部稳定 7、受弯构 件 的 变 形 和 变 形 力 气 第 六 章 受 弯 构 件 钢 构 造 设 计 原 理DesignPrinciplesofSteelStructure 图 6.1.1 受弯构件的截面形式dh 热轧型钢梁(a)焊接组合截面梁(b)冷弯薄壁型钢梁(c)空腹式截面梁(d)组合梁(e)受弯构件的截面形式第六章受弯构件钢构造设计原理 D 2、esignPrinciplesofSteelStructure§6.2 受弯构件的主要破坏形式截面强度破坏整体失稳局部失稳破坏形式截面的强度计算内容构件的整体稳定构件的局部稳定腹板屈曲后的强度构件的刚度－ 挠 度 第 六 章 受 弯 构 件 钢 构 造 设 计 原 理DesignPrinciplesofSteelStructure6.2.1 受弯构件的强度 1.截面上的正应力 Mx——梁截面内绕 x 轴的最大弯矩设计值；Wnx——截面对 x 轴的净截面模量；x——截面对 x 轴的有限塑性进展系数；f——钢材抗弯设计强度；在荷载作用下，受弯构件上将产生弯矩和剪力。(6.1)第六章受弯构件 3 、钢构造设计原理 DesignPrinciplesofSteelStructure——截面对 x 轴的有限塑性进展系数，对于工字型截面 x＝1.05，y＝1.20；平面内受弯的实腹式构件我国在梁的抗弯强度计算中，考虑了截面上局部进展塑性。两种状况下x＝y＝1：一是当需要计算疲乏时；二是当工字型截面受压翼缘板的外伸宽度与其厚度之比大于，不超过(6.2)第六章受弯构件钢构造设计原理DesignPrinciplesofSteelStructure2 截面上的剪应力(6.3)V——梁截面的剪力设计值；Sx——计算剪应力处以上截面对 x 轴的面积矩；I 4、x——截面对 x 轴的毛截面惯性矩；fv——钢材抗剪设计强度；第六章受弯构件钢构造设计原理DesignPrinciplesofSteelStructure3 腹板计算高度边缘的局部承压强度腹板计算高度：腹板与上、下翼缘相连接处两内弧起点间距离〔扎制型钢〕。当梁的翼缘受有沿腹板平面作用并指向腹板的集中荷载，且荷载处未设置加劲肋时。需验算腹板该处的局部承压。第六章受弯构件钢构造设计原理DesignPrinciplesofSteelStructure(6.5)F——集中荷载；φ——动力荷载系数，重级工作制吊车 φ＝1.3...
