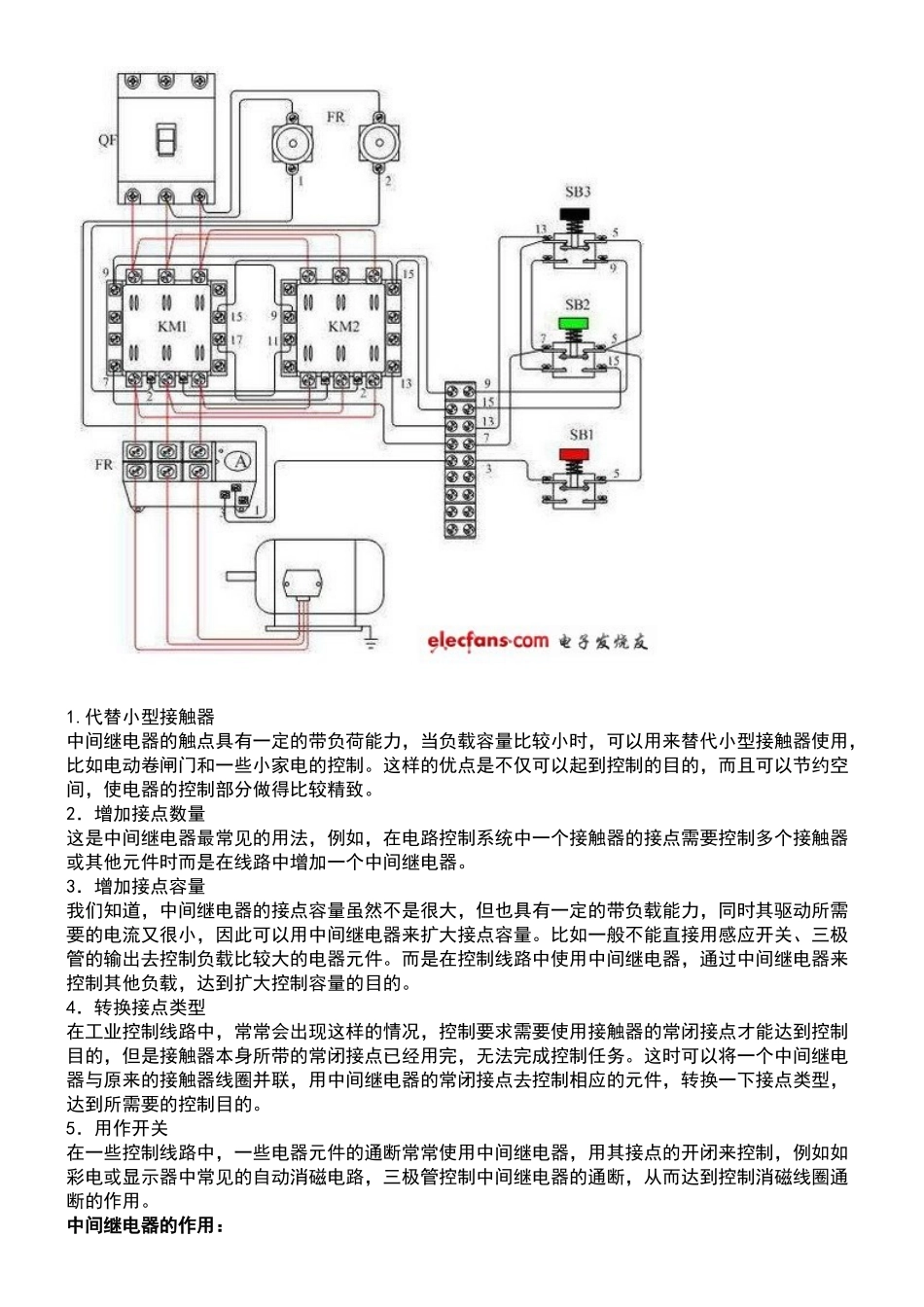

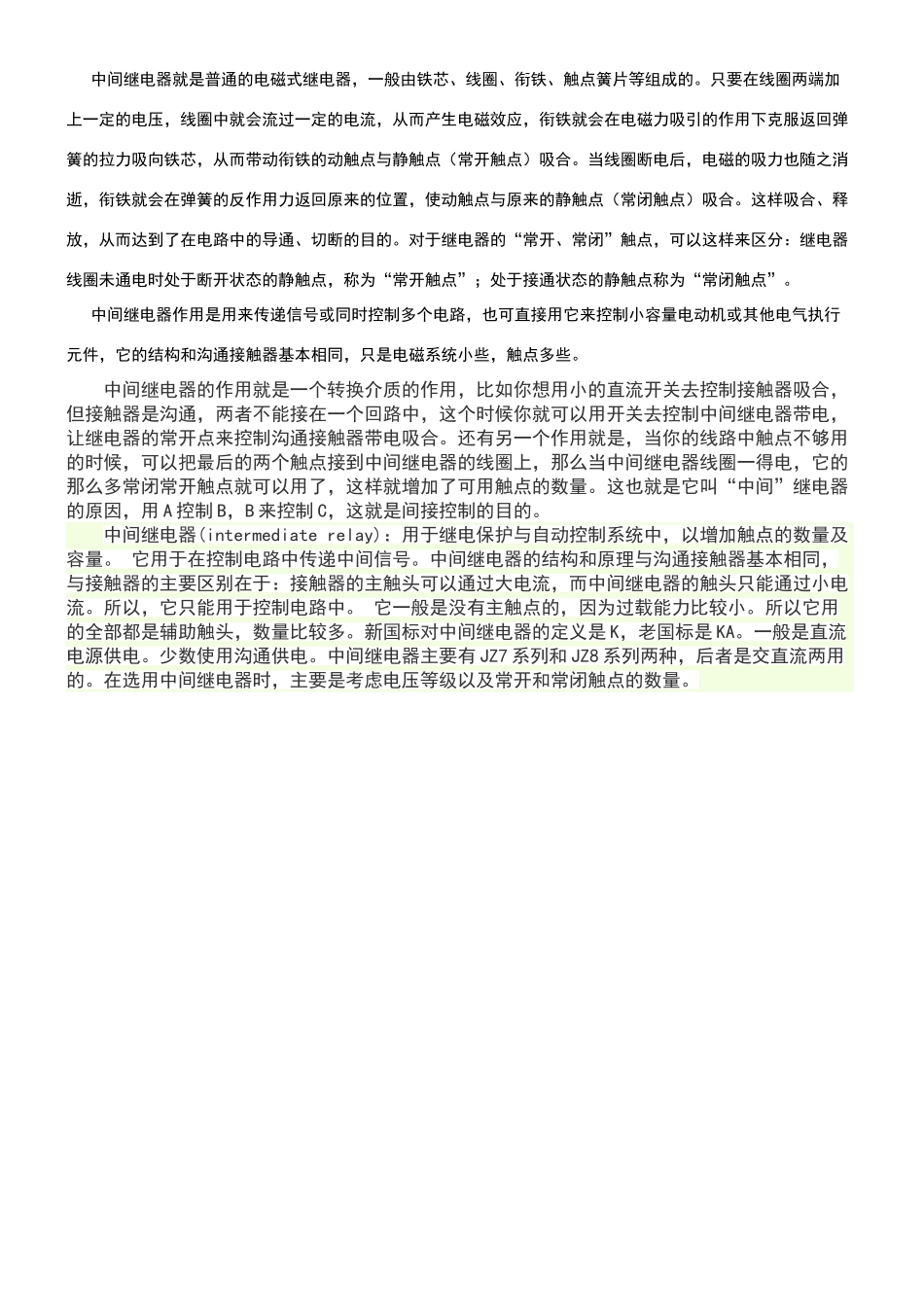

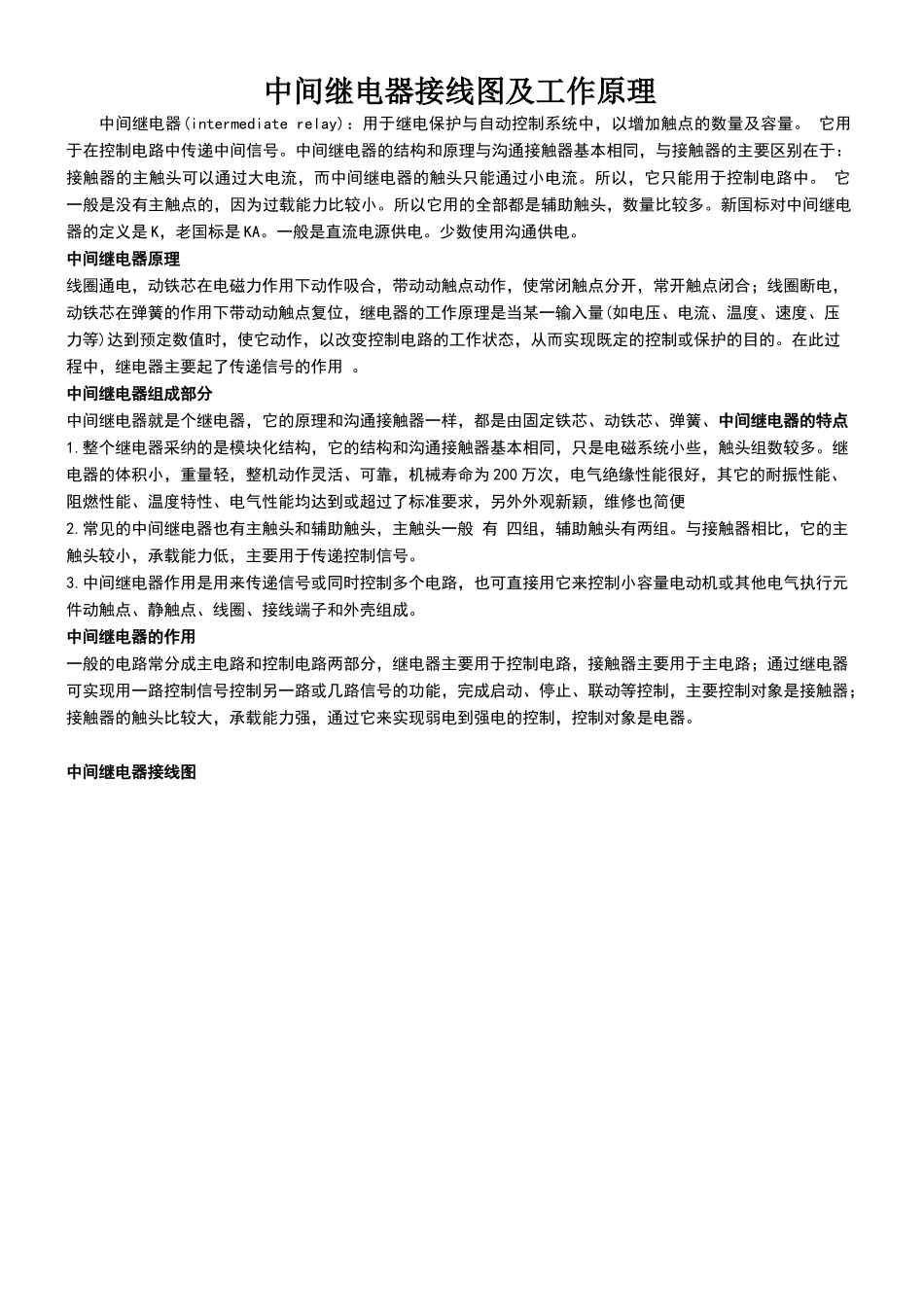

中间继电器接线图及工作原理中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与沟通接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是 K，老国标是 KA。一般是直流电源供电。少数使用沟通供电。中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用 。中间继电器组成部分中间继电器就是个继电器，它的原理和沟通接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采纳的是模块化结构，它的结构和沟通接触器基本相同，只是电磁系统小些，触头组数较多。继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为 200 万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般 有 四组，辅助触头有两组。与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。中间继电器的作用一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。中间继电器接线图1.代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。这样的优点是不仅可以起到控制的目的，而且可以节约空间，使电器的控制部分做得比较...
