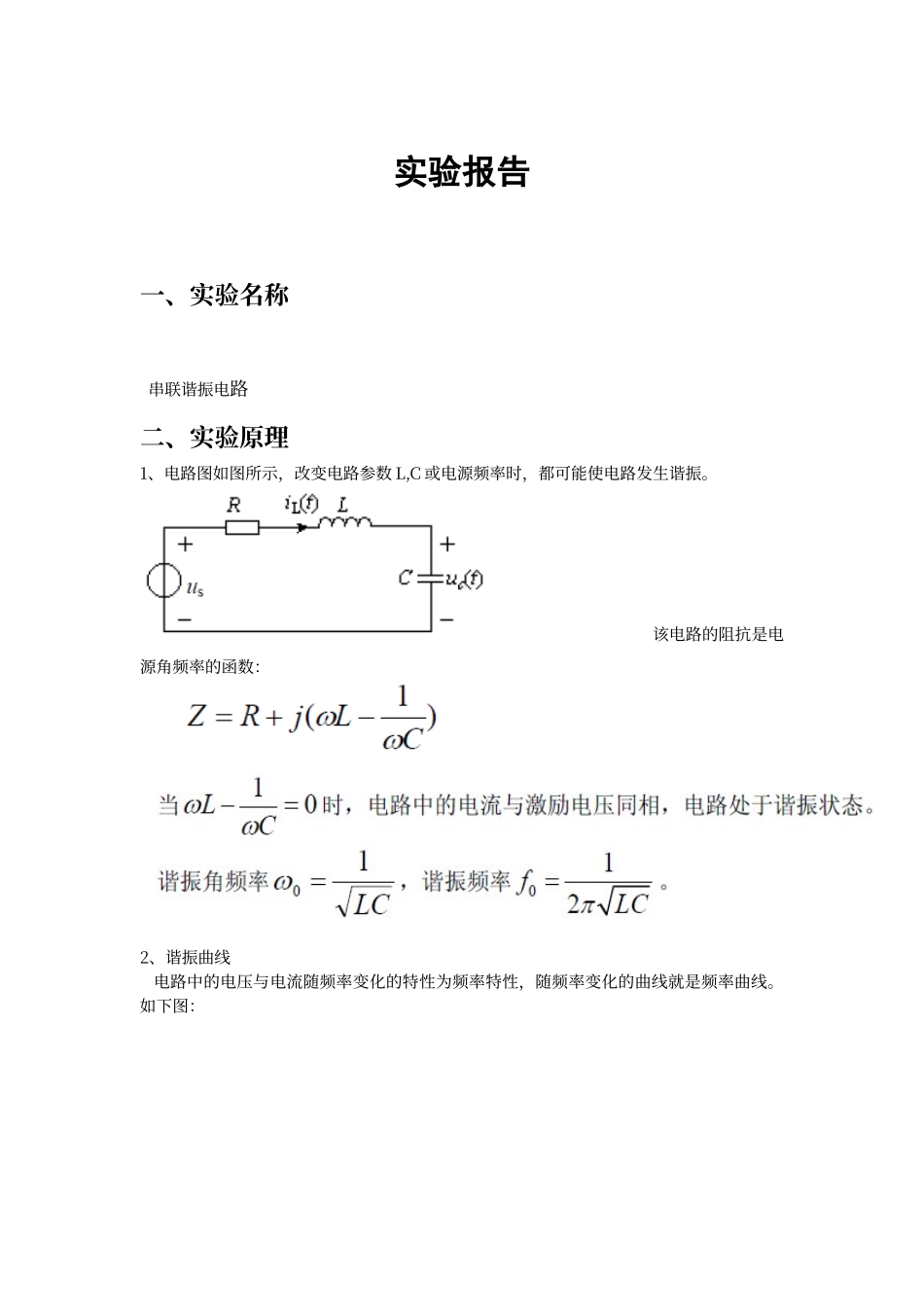

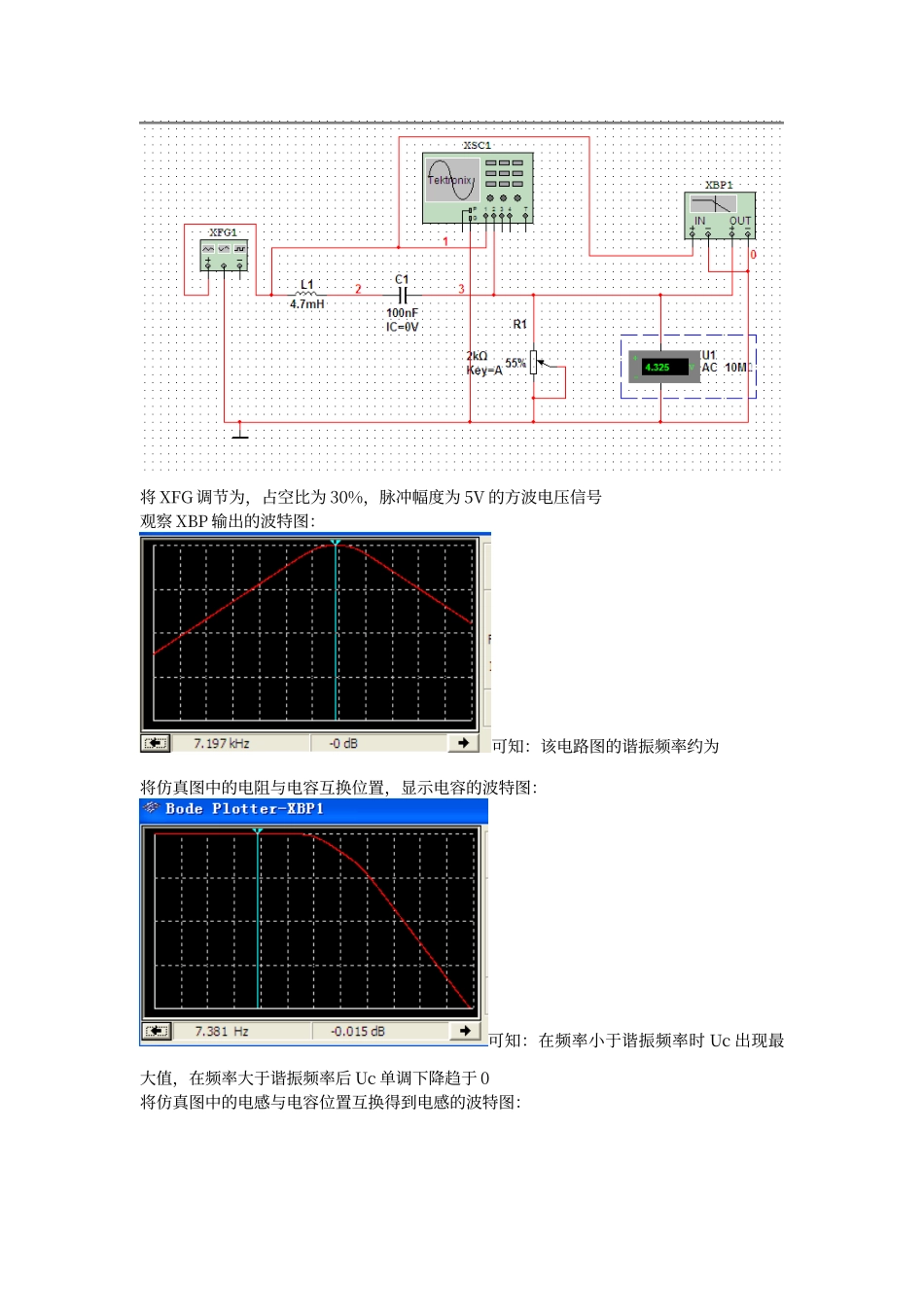

实验报告一、实验名称 串联谐振电路二、实验原理1、电路图如图所示，改变电路参数 L,C 或电源频率时，都可能使电路发生谐振。 该电路的阻抗是电源角频率的函数：2、谐振曲线 电路中的电压与电流随频率变化的特性为频率特性，随频率变化的曲线就是频率曲线。如下图：图中可以看出：Q 值愈大，曲线尖峰值愈陡，其选择性越好，但通频带越窄。只有当 Q>时，Uc 和 Ul 曲线才出现最大值，否则 Uc 将单调下降趋于 0，Ul 将单调上升趋于 Us。三、实验方法测量电路谐振频率1、将电路连接如实验原理中的电路图，将电源由函数信号发生器产生，将电阻两端接入示波器中，调节信号源的频率由大到小，观察示波器上的电阻电压的大小，当电阻电压值变为最大值时所对应的频率值则为电路的谐振频率。2、用 Multism 仿真连接串联谐振电路，连接在电阻两端的 XBP 所显示的波特图，观察电阻两端电压增益最大时所对应的频率，则所对应的频率为电路发生谐振是的谐振频率。四、实验步骤电路板上：连接原理图的电路，给电源接上函数发生器，调节为五伏的方波，频率从调到，间隔，设置 29 个点，将电阻两端连入示波器，观察示波器上电阻的阻值并记录数据接着将同样电容与电感的两端接入示波器，观察同样频率下对应的电容与电感的电压值，同样记录实验数据将实验数据整理并绘制折线图，观察不同电源角频率电路响应的谐振曲线，对比实验原理中的图并作分析Multism 仿真：电路仿真连接如下的图将 XFG 调节为，占空比为 30%，脉冲幅度为 5V 的方波电压信号观察 XBP 输出的波特图：可知：该电路图的谐振频率约为将仿真图中的电阻与电容互换位置，显示电容的波特图：可知：在频率小于谐振频率时 Uc 出现最大值，在频率大于谐振频率后 Uc 单调下降趋于 0将仿真图中的电感与电容位置互换得到电感的波特图：可知：在频率大于谐振频率时 UL出现最大值，在频率小于谐振频率后 UL单调下降趋于 0五、实验数据f/kHZ12345Ur/vUL/vUc/vf/kHZ678910Ur/vUL/vUc/vf/kHZ11121314Ur/vUL/vUc/v实验数据分析：图中 Ur 的曲线最高点所对应的 f 为谐振频率，此时，电容与电感电压并不是最大，谐振频率 Fo 在左右。
