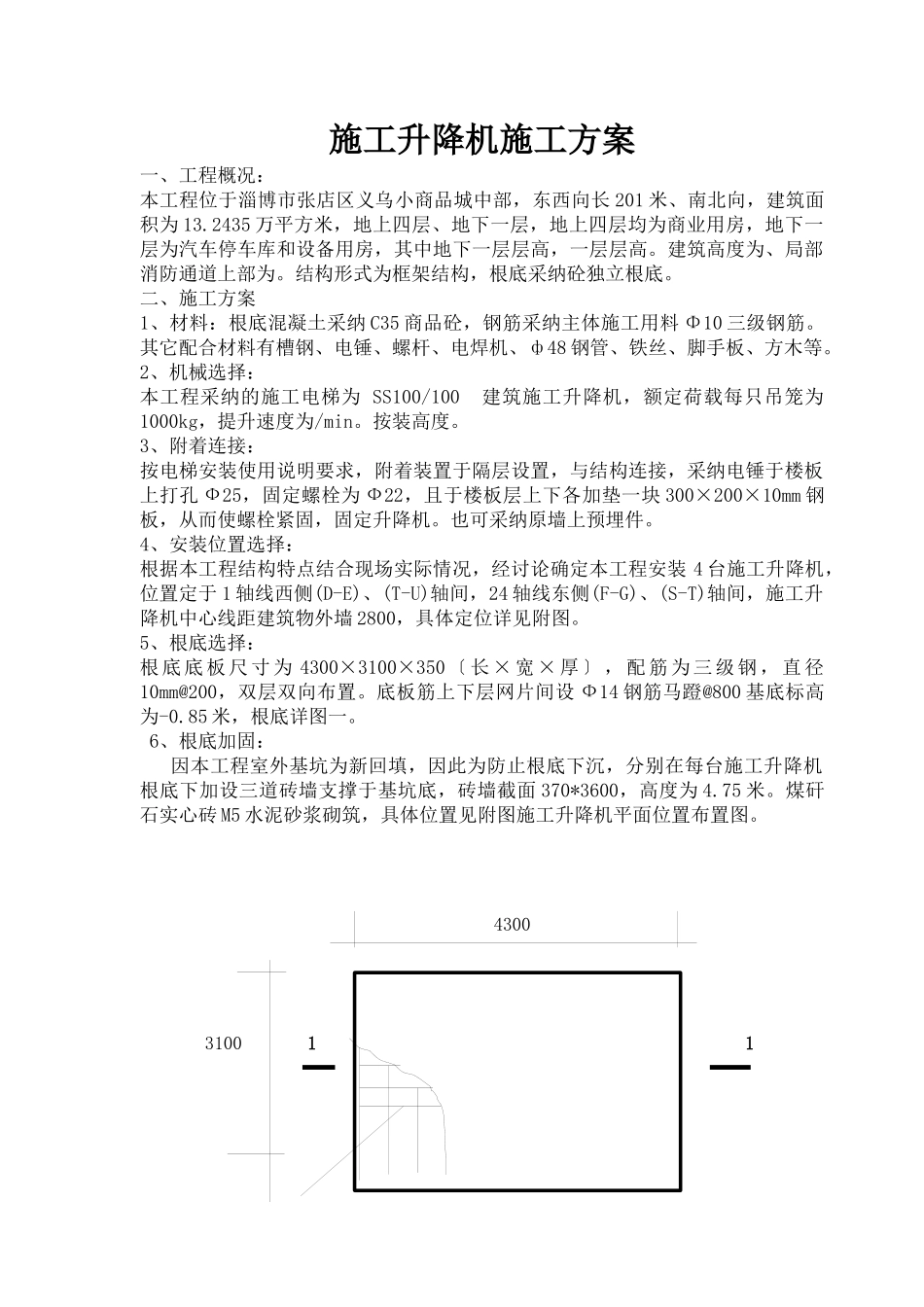

施工升降机施工方案一、工程概况:本工程位于淄博市张店区义乌小商品城中部,东西向长 201 米、南北向,建筑面积为 13.2435 万平方米,地上四层、地下一层,地上四层均为商业用房,地下一层为汽车停车库和设备用房,其中地下一层层高,一层层高。建筑高度为、局部消防通道上部为。结构形式为框架结构,根底采纳砼独立根底。二、施工方案1、材料:根底混凝土采纳 C35 商品砼,钢筋采纳主体施工用料 Φ10 三级钢筋。其它配合材料有槽钢、电锤、螺杆、电焊机、ф48 钢管、铁丝、脚手板、方木等。2、机械选择:本工程采纳的施工电梯为 SS100/100 建筑施工升降机,额定荷载每只吊笼为1000kg,提升速度为/min。按装高度。3、附着连接:按电梯安装使用说明要求,附着装置于隔层设置,与结构连接,采纳电锤于楼板上打孔 Ф25,固定螺栓为 Ф22,且于楼板层上下各加垫一块 300×200×10mm 钢板,从而使螺栓紧固,固定升降机。也可采纳原墙上预埋件。4、安装位置选择:根据本工程结构特点结合现场实际情况,经讨论确定本工程安装 4 台施工升降机,位置定于 1 轴线西侧(D-E)、(T-U)轴间,24 轴线东侧(F-G)、(S-T)轴间,施工升降机中心线距建筑物外墙 2800,具体定位详见附图。5、根底选择:根底底板尺寸为 4300×3100×350〔长 ×宽×厚〕,配筋为三级钢,直径10mm@200,双层双向布置。底板筋上下层网片间设 Ф14 钢筋马蹬@800 基底标高为-0.85 米,根底详图一。 6、根底加固: 因本工程室外基坑为新回填,因此为防止根底下沉,分别在每台施工升降机根底下加设三道砖墙支撑于基坑底,砖墙截面 370*3600,高度为 4.75 米。煤矸石实心砖 M5 水泥砂浆砌筑,具体位置见附图施工升降机平面位置布置图。 4300 3100 1 1 1 三级钢直径 10mm@200 双层双向 图一:根底底板平面图 350 100 100 4300 1001-1 剖面图 C15 砼垫层 ,根底 C35 砼 三、安装前的准备工作:1、施工升降机进场后,由生产厂家出示产品合格证,提供使用说明书。根据施工升降机安装平安技术验收单中的技术要求,逐项检查准备工作。2、安装操作人员应持证上岗,接受技术、平安等各项交底,制定施工升降机平安操作规程。3、工作环境:供电总位必须符合供电要求;电梯安装部位根底局部 5 米范围内不得有电、气焊和阻碍吊笼运行的其他障碍作业;由吊笼进入建筑物的各层平台、通道应到达 1 吨以上的承载力,并有巩固的防护栏和防护门;严禁利用...
