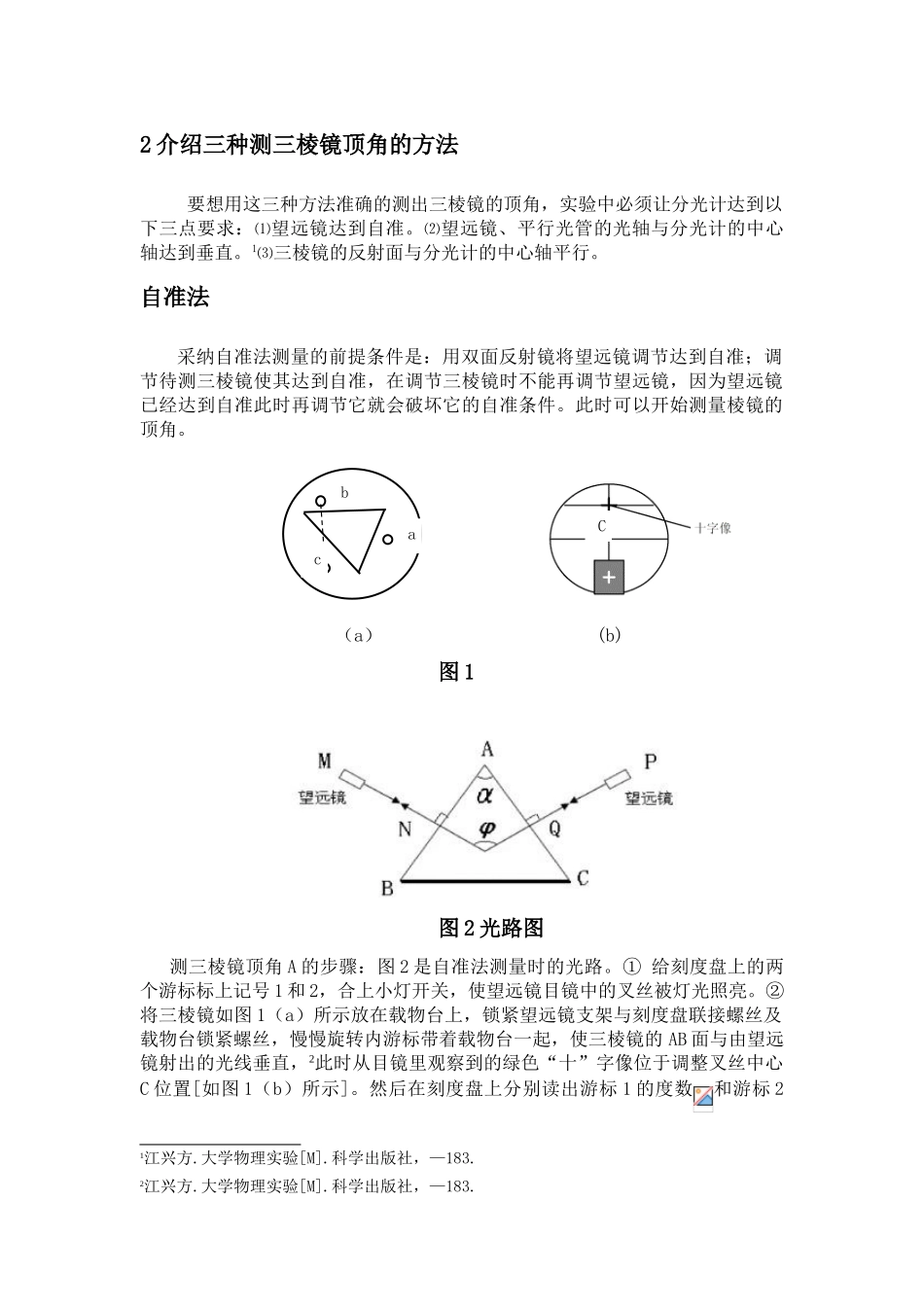

2 介绍三种测三棱镜顶角的方法 要想用这三种方法准确的测出三棱镜的顶角，实验中必须让分光计达到以下三点要求：⑴望远镜达到自准。⑵望远镜、平行光管的光轴与分光计的中心轴达到垂直。1⑶三棱镜的反射面与分光计的中心轴平行。自准法采纳自准法测量的前提条件是：用双面反射镜将望远镜调节达到自准；调节待测三棱镜使其达到自准，在调节三棱镜时不能再调节望远镜，因为望远镜已经达到自准此时再调节它就会破坏它的自准条件。此时可以开始测量棱镜的顶角。 （a） (b) 图 1 图 2 光路图 测三棱镜顶角 A 的步骤：图 2 是自准法测量时的光路。① 给刻度盘上的两个游标标上记号 1 和 2，合上小灯开关，使望远镜目镜中的叉丝被灯光照亮。②将三棱镜如图 1（a）所示放在载物台上，锁紧望远镜支架与刻度盘联接螺丝及载物台锁紧螺丝，慢慢旋转内游标带着载物台一起，使三棱镜的 AB 面与由望远镜射出的光线垂直，2此时从目镜里观察到的绿色“十”字像位于调整叉丝中心C 位置[如图 1（b）所示]。然后在刻度盘上分别读出游标 1 的度数和游标 21江兴方.大学物理实验[M].科学出版社，—183. 2江兴方.大学物理实验[M].科学出版社，—183. Cbac的度数，并记录在表 1 中。③继续旋转载物台，直至 AC 面与由望远镜射出的光线垂直，这时从目镜里观察到的绿色“十”字像同样位于调整叉丝的中心位置 C 处。分别记下游标 1 和 2 的读数和，并记录在表 1 中。为了消除偏心差棱镜的 AB 面和 AC 面的法线的夹角 假如，则取它们差的绝对值。假如游标在转动的过程中经过零点，则该游标的度数应加上。例如游标 2 在三棱镜由 AB 面转到 AC 使 AC 面对准望远镜的过程中经过了零点，则的度数加上。由几何关系的望远镜的顶角： ⑴这样测量 5 组数据，把数据填到表 1 里，再计算出每组三棱镜顶角 A 的值，最后计算 A 的加权平均值。 反射法用反射 法测量的前提条件是：调节平行光管的狭缝宽度使它发射出来的光是平行的，并且经三棱镜反射面反射后在望远镜目镜里的狭缝的像是清楚的。 反射法实验步骤：①接通汞灯光源，转动望远镜使其与平行光管构成一个θ 角，θ 角小于。此时将望远镜固定不动，且保持两者的位置不变。②移动载物台，带着刻度盘一起转，使狭缝射出的光经过 AB 面反射后反射光线能够进入望远镜，此时从目镜里观察到的经过 AB 面反射过来的狭缝的像应与望远镜的十字线的竖直线无视差。从度...
