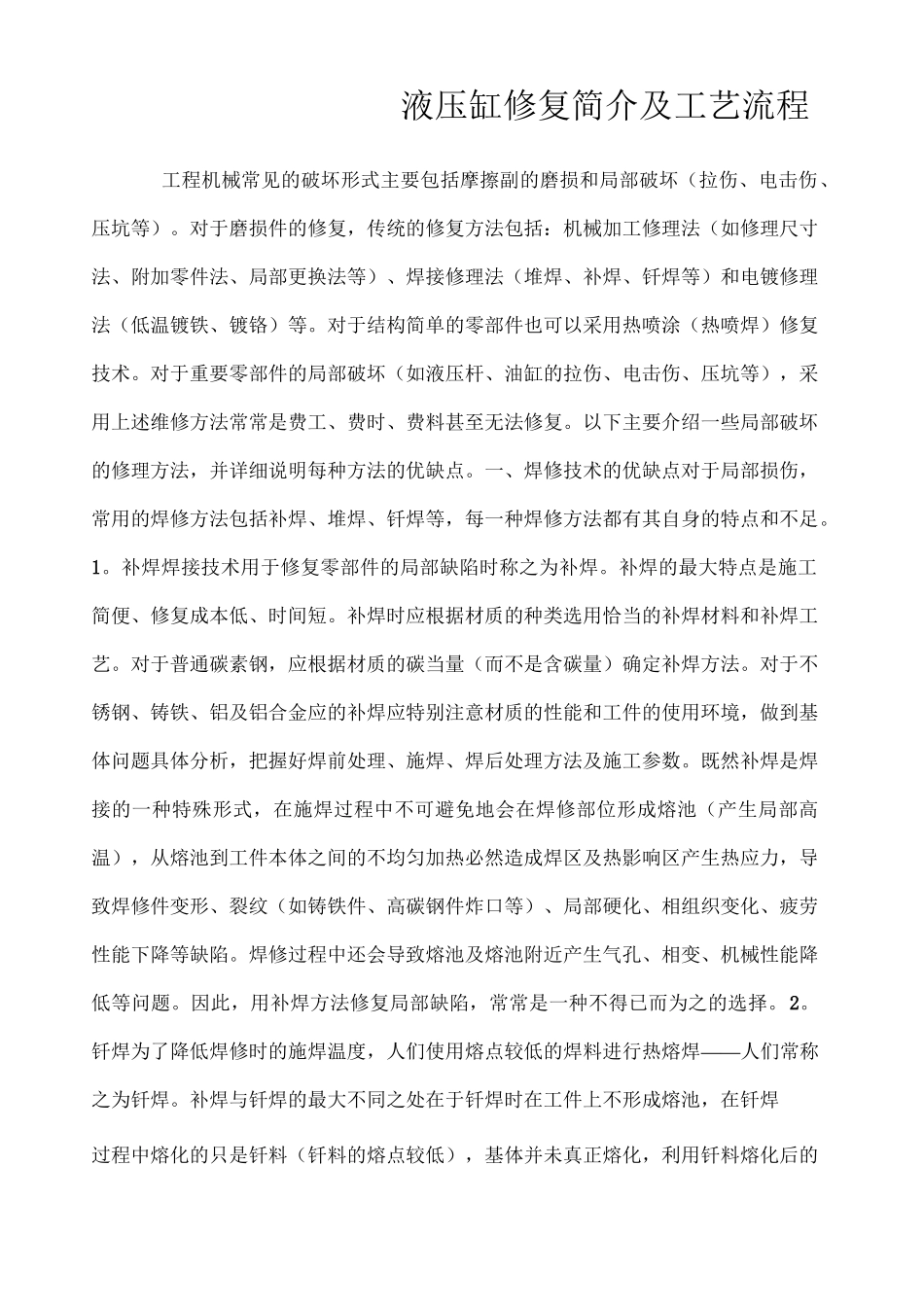

液压缸修复简介及工艺流程工程机械常见的破坏形式主要包括摩擦副的磨损和局部破坏（拉伤、电击伤、压坑等）
对于磨损件的修复，传统的修复方法包括：机械加工修理法（如修理尺寸法、附加零件法、局部更换法等）、焊接修理法（堆焊、补焊、钎焊等）和电镀修理法（低温镀铁、镀铬）等
对于结构简单的零部件也可以采用热喷涂（热喷焊）修复技术
对于重要零部件的局部破坏（如液压杆、油缸的拉伤、电击伤、压坑等），采用上述维修方法常常是费工、费时、费料甚至无法修复
以下主要介绍一些局部破坏的修理方法，并详细说明每种方法的优缺点
一、焊修技术的优缺点对于局部损伤，常用的焊修方法包括补焊、堆焊、钎焊等，每一种焊修方法都有其自身的特点和不足
补焊焊接技术用于修复零部件的局部缺陷时称之为补焊
补焊的最大特点是施工简便、修复成本低、时间短
补焊时应根据材质的种类选用恰当的补焊材料和补焊工艺
对于普通碳素钢，应根据材质的碳当量（而不是含碳量）确定补焊方法
对于不锈钢、铸铁、铝及铝合金应的补焊应特别注意材质的性能和工件的使用环境，做到基体问题具体分析，把握好焊前处理、施焊、焊后处理方法及施工参数
既然补焊是焊接的一种特殊形式，在施焊过程中不可避免地会在焊修部位形成熔池（产生局部高温），从熔池到工件本体之间的不均匀加热必然造成焊区及热影响区产生热应力，导致焊修件变形、裂纹（如铸铁件、高碳钢件炸口等）、局部硬化、相组织变化、疲劳性能下降等缺陷
焊修过程中还会导致熔池及熔池附近产生气孔、相变、机械性能降低等问题
因此，用补焊方法修复局部缺陷，常常是一种不得已而为之的选择
钎焊为了降低焊修时的施焊温度，人们使用熔点较低的焊料进行热熔焊——人们常称之为钎焊
补焊与钎焊的最大不同之处在于钎焊时在工件上不形成熔池，在钎焊过程中熔化的只是钎料（钎料的熔点较低），基体并未真正熔化，利用钎料熔化后的浸润作用粘附基体并在钎焊部位形成
