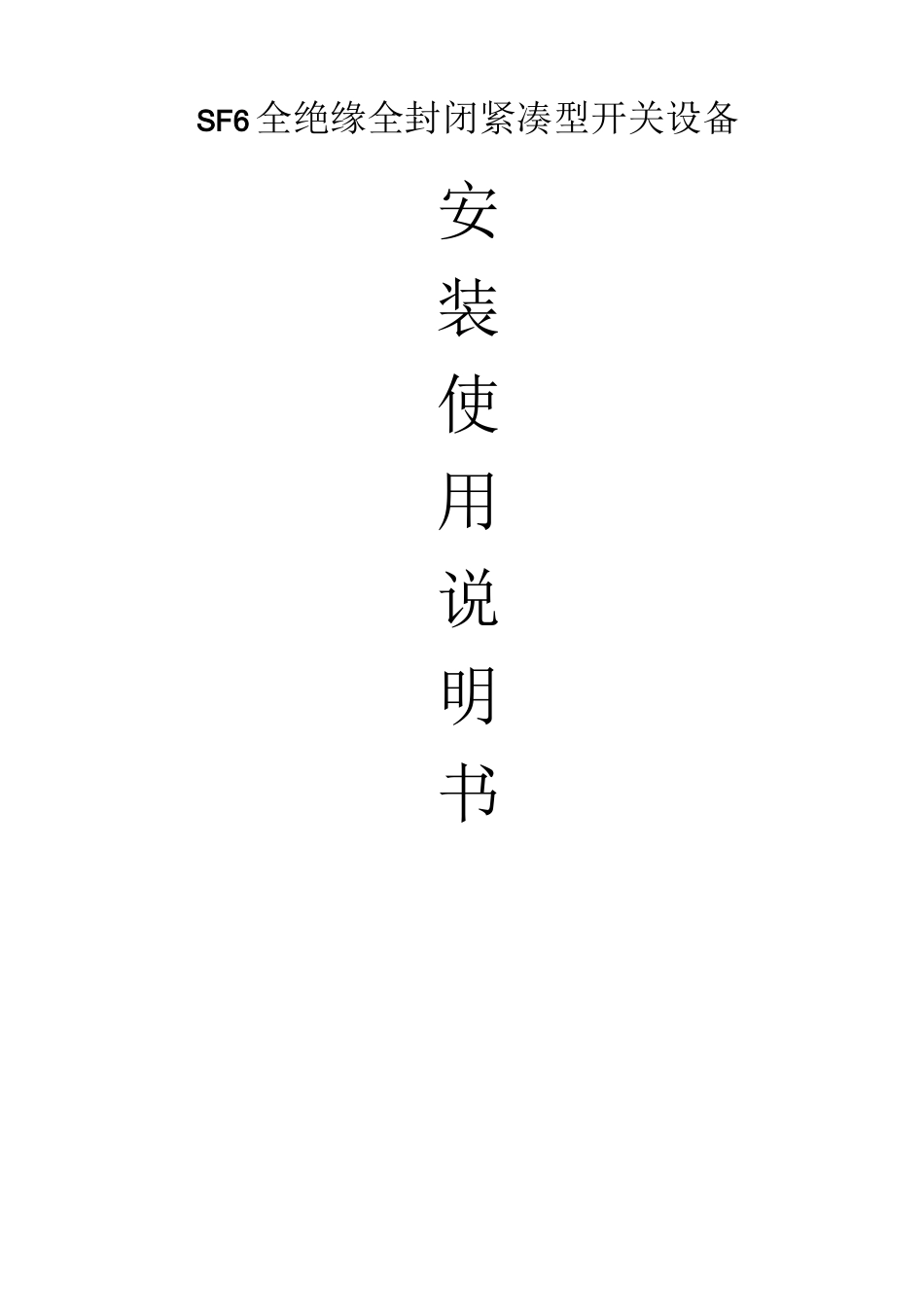

SF6_全绝缘紧凑型开关设备安装使用说明书 -中性

SF6_全绝缘紧凑型开关设备安装使用说明书 -中性_第1页
1/17
SF6_全绝缘紧凑型开关设备安装使用说明书 -中性_第2页
2/17
SF6_全绝缘紧凑型开关设备安装使用说明书 -中性_第3页
3/17

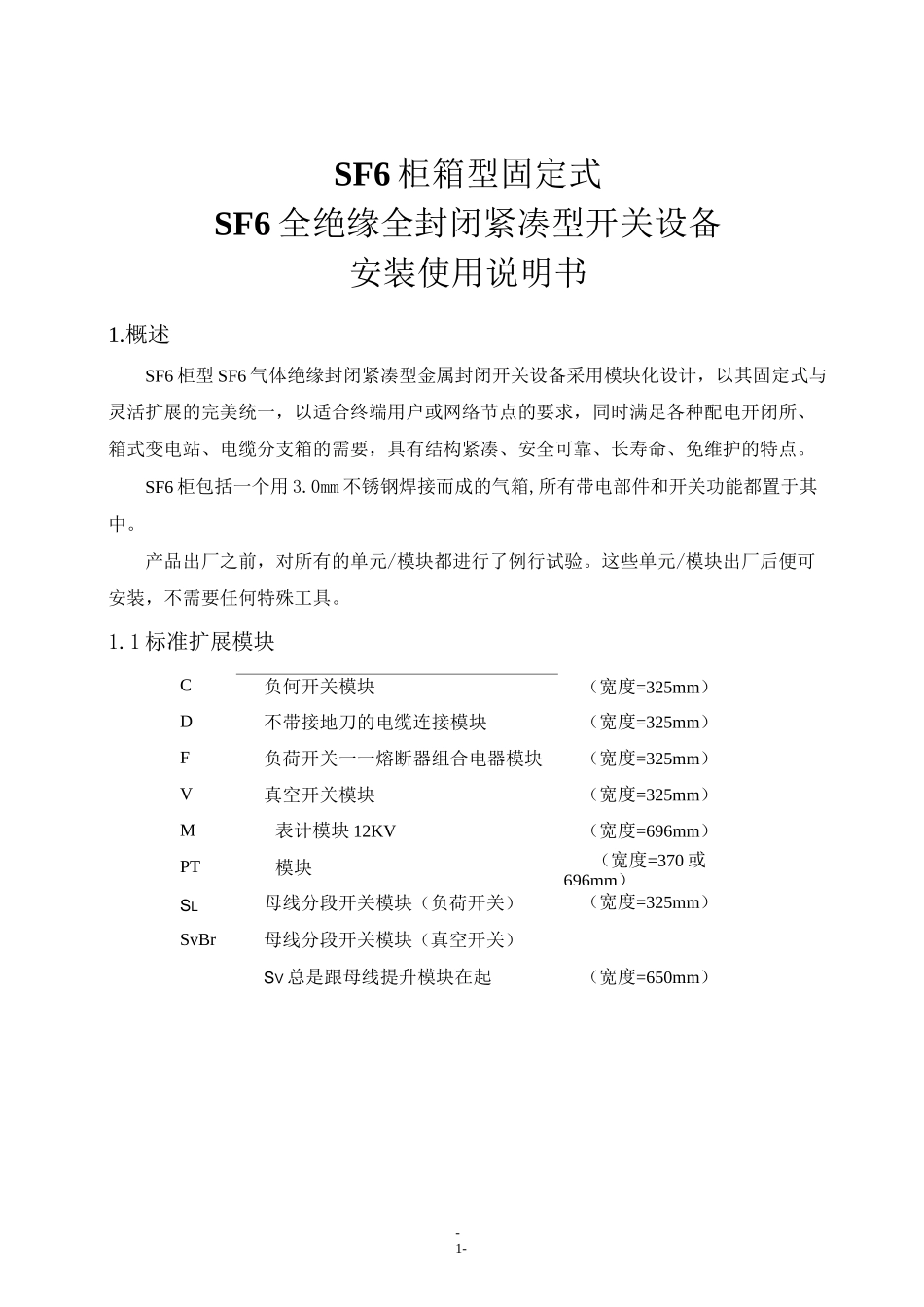

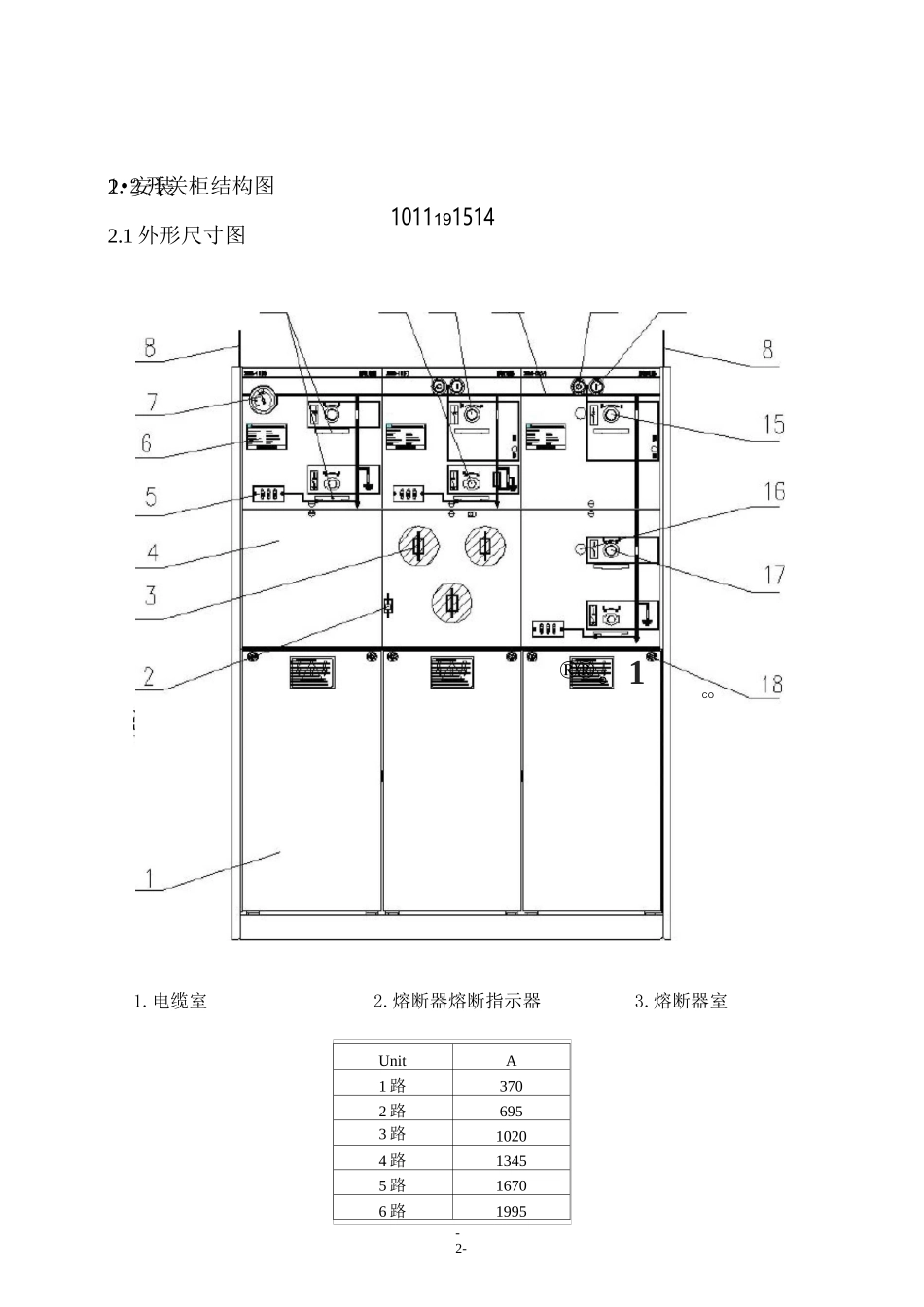

SF6 全绝缘全封闭紧凑型开关设备安装使用说明书-1-SF6 柜箱型固定式SF6 全绝缘全封闭紧凑型开关设备安装使用说明书1.概述SF6 柜型 SF6 气体绝缘封闭紧凑型金属封闭开关设备采用模块化设计,以其固定式与灵活扩展的完美统一,以适合终端用户或网络节点的要求,同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要,具有结构紧凑、安全可靠、长寿命、免维护的特点。SF6 柜包括一个用 3.0mm 不锈钢焊接而成的气箱,所有带电部件和开关功能都置于其中。产品出厂之前,对所有的单元/模块都进行了例行试验。这些单元/模块出厂后便可安装,不需要任何特殊工具。1.1 标准扩展模块C负何开关模块(宽度=325mm)D不带接地刀的电缆连接模块(宽度=325mm)F负荷开关一一熔断器组合电器模块(宽度=325mm)V真空开关模块(宽度=325mm)M表计模块 12KV(宽度=696mm)PT模块(宽度=370 或696mm)SL母线分段开关模块(负荷开关)(宽度=325mm)SvBr母线分段开关模块(真空开关)SV 总是跟母线提升模块在起(宽度=650mm)1011191514-2-1.2 开关柜结构图1.电缆室2.熔断器熔断指示器3.熔断器室2•安装2.1 外形尺寸图®®。1COUnitA1 路3702 路6953 路10204 路13455 路16706 路1995-3-41 謝mUJ0□口20000-5-11r-K1:p12.2 地基安装图底座必须平整,根据模块数或单元数确定尺寸图,紧固在地脚螺栓上。CSGABC1 路3702873352 路6956126603 路10209379854 路1345126213105 路1670158716356 路199519121960LOOJ8-^15史架底面秋图LO6182872 路〔扩鳧〕1 路(扩展 1I-6-电缆夹电缆1.松开电缆室下门板的门锁,将下门板取出。-7-2.3 电缆室移开电缆室下门板。注意!电缆室下门板能与接地开关互锁。当装有互锁机构时,只有在接地开关处于闭合位置时,才可以进入电缆室。2.前挡板拆除前。2.松开 A 处顶部螺栓和 B 处螺栓即可取出隔板。I-8-3.前挡板拆除后。A接地铜排、屯缆上的接地屏蔽通过中心几倒呵并接地2.4 电缆连接SF6 柜装备了外部套管,所有套管距离地面的高度相同,并受电缆室盖板的保护。必须依照制造商的安装指南安装。一定要使用提供的硅脂膏全面地对套管进行润滑。在电缆没有连上之前,在单元投入运行之前,接地开关必须锁定于闭合位置,或者套管必须套上绝缘封帽。2.5 用于继电保护的电流互感器的安装安装电流互感器。电缆屏蔽通过中心孔倒回并接地。在每个真空开关模块中都安装保护继电器,并将保护继电器到电流互感器的电缆...
