弯管导流叶片制作施工工艺标准

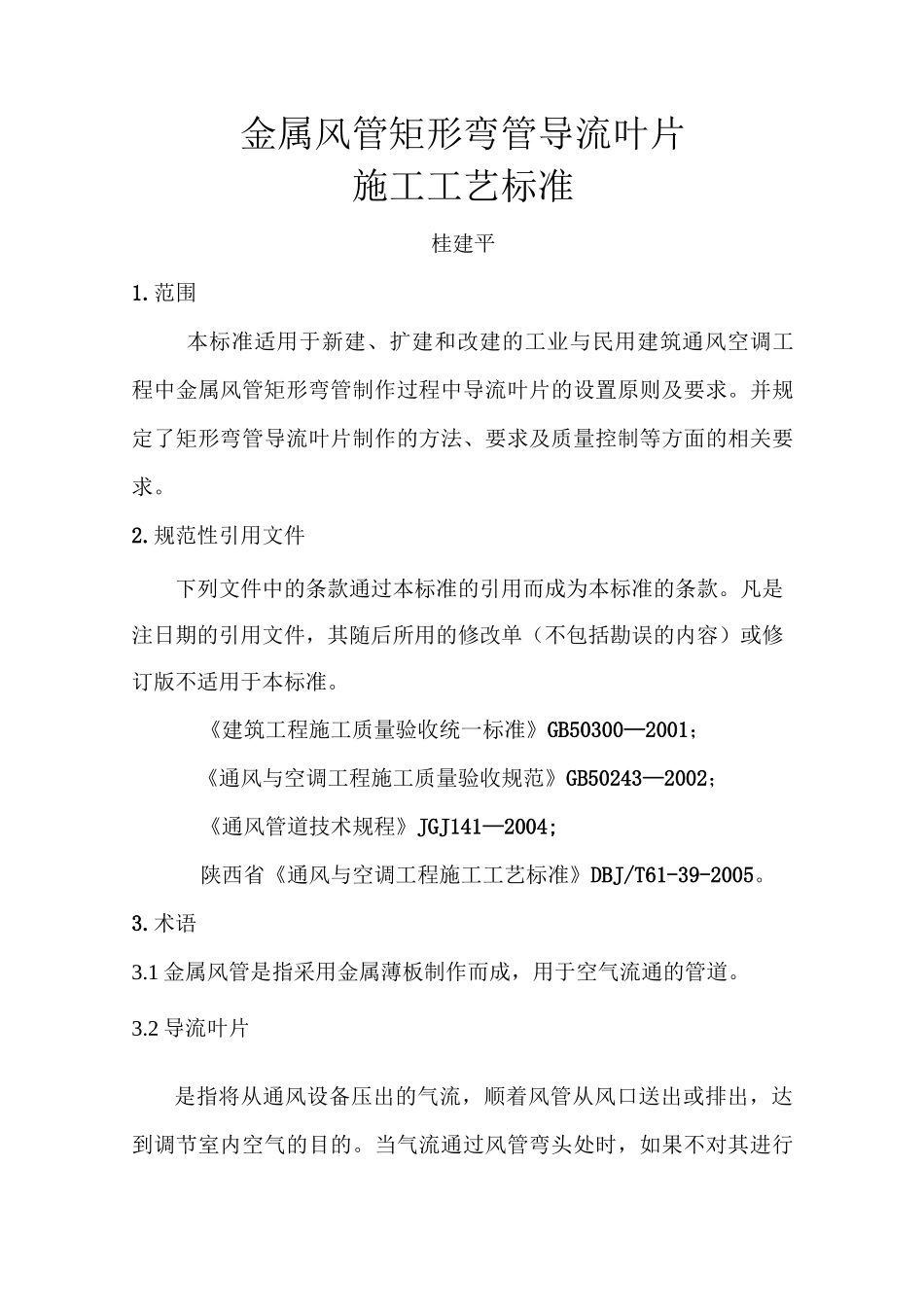

金属风管矩形弯管导流叶片施工工艺标准陕建一建集团安装公司第二工程公司金属风管矩形弯管导流叶片施工工艺标准桂建平1.范围本标准适用于新建、扩建和改建的工业与民用建筑通风空调工程中金属风管矩形弯管制作过程中导流叶片的设置原则及要求。并规定了矩形弯管导流叶片制作的方法、要求及质量控制等方面的相关要求。2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版不适用于本标准。《建筑工程施工质量验收统一标准》GB50300—2001；《通风与空调工程施工质量验收规范》GB50243—2002；《通风管道技术规程》JGJ141—2004;陕西省《通风与空调工程施工工艺标准》DBJ/T61-39-2005。3.术语3.1 金属风管是指采用金属薄板制作而成，用于空气流通的管道。3.2 导流叶片是指将从通风设备压出的气流，顺着风管从风口送出或排出，达到调节室内空气的目的。当气流通过风管弯头处时，如果不对其进行导流，势必产生涡流影响气流传导，增加气流阻力。为了消除或减小涡流对气流产生的影响，因此在风管弯头处必须安装导流叶片。4•施工准备4.1、技术准备风管及风管弯管制作完成后，风管系统安装前，应根据弯管形式及管道尺寸，确定风管矩形弯管是否需要设置导流叶片。4.2、工、机具准备电剪、手剪、手电钻、抽芯铆钉、拉铆枪、划针、划规、木榔头、铁榔头、钢板尺、钢卷尺、直角尺等。5•施工工艺5.1.矩行弯管的分类：矩形弯管按下图所示，分为内外同心弧型、内弧外直角型、内斜线外直角型及内外直角型。内外同心弧形内弧外直角型内斜线外直角型内外直角型5.2 矩形弯管宜采用内外同心弧型，弯管曲率半径宜为一个平面边长,圆弧应均匀。当矩形内外弧型弯管平面边长大于 500mm，且内弧半径（r）与弯管平面边长（a）之比小于或等于 0.25 时应设置导流叶片。导流叶片弧度应与弯管弧度相等，迎风边缘应光滑，片数及设置位置应按上图及下表的规定。内外弧型矩形弯管导流叶片数及设置位置弯管平面边长 a(mm)导流片数导流片位置ABC500VaW10001a/3——1000VaW15002a/4a/2—a〉15003a/8a/3a/25.3 矩形内外直角型弯管以及边长大于 500mm 的内弧外直角型、内斜线外直角型弯管均应设置导流叶片，设置位置及导流片片数按照下图及下表要求设置。矩形弯管导流片的片数及设置位置表A片数a1a2a3a4a5a6a7a8a9a10a11a12500495120140165630411514517020080061051251401601751951000...
