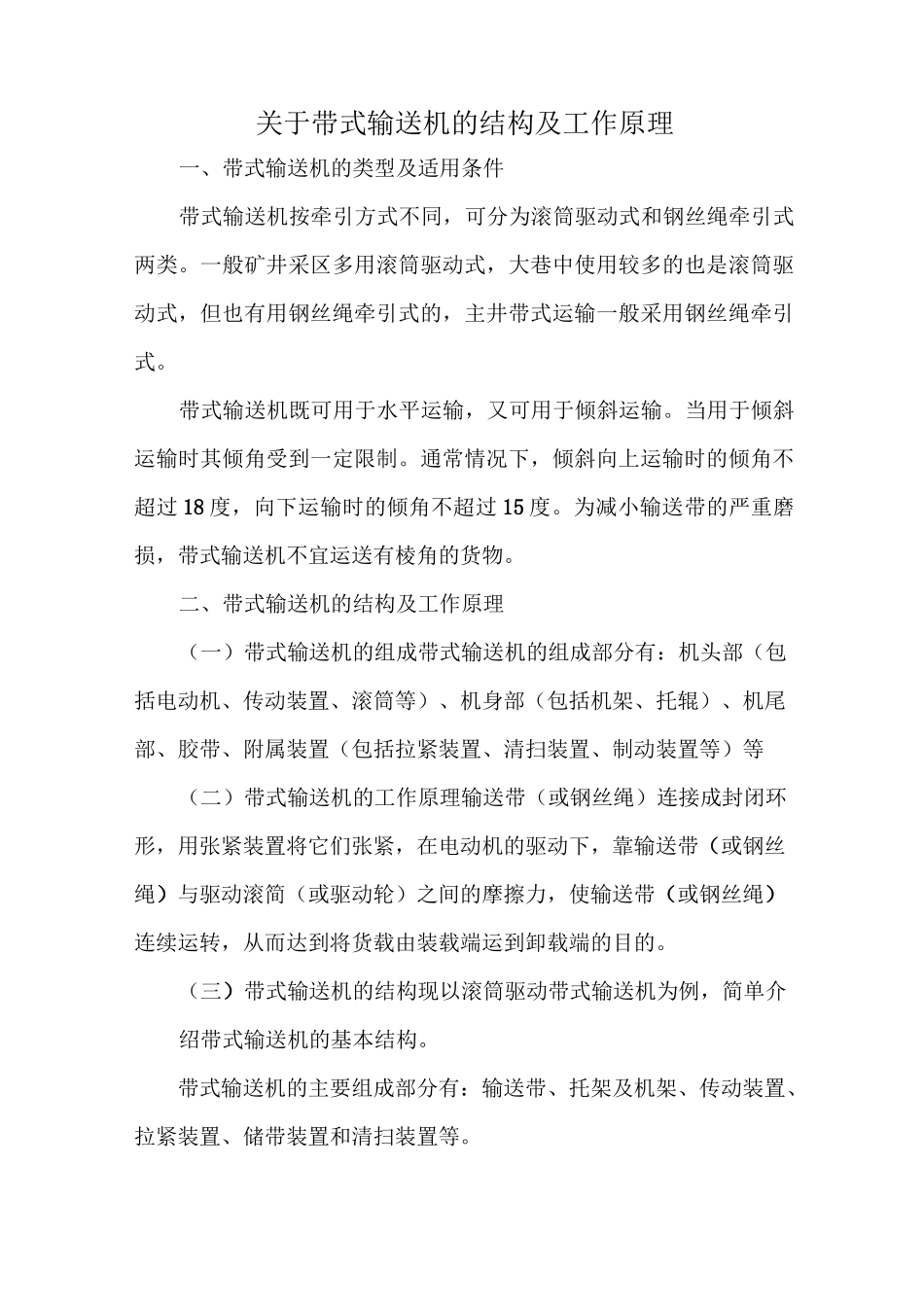

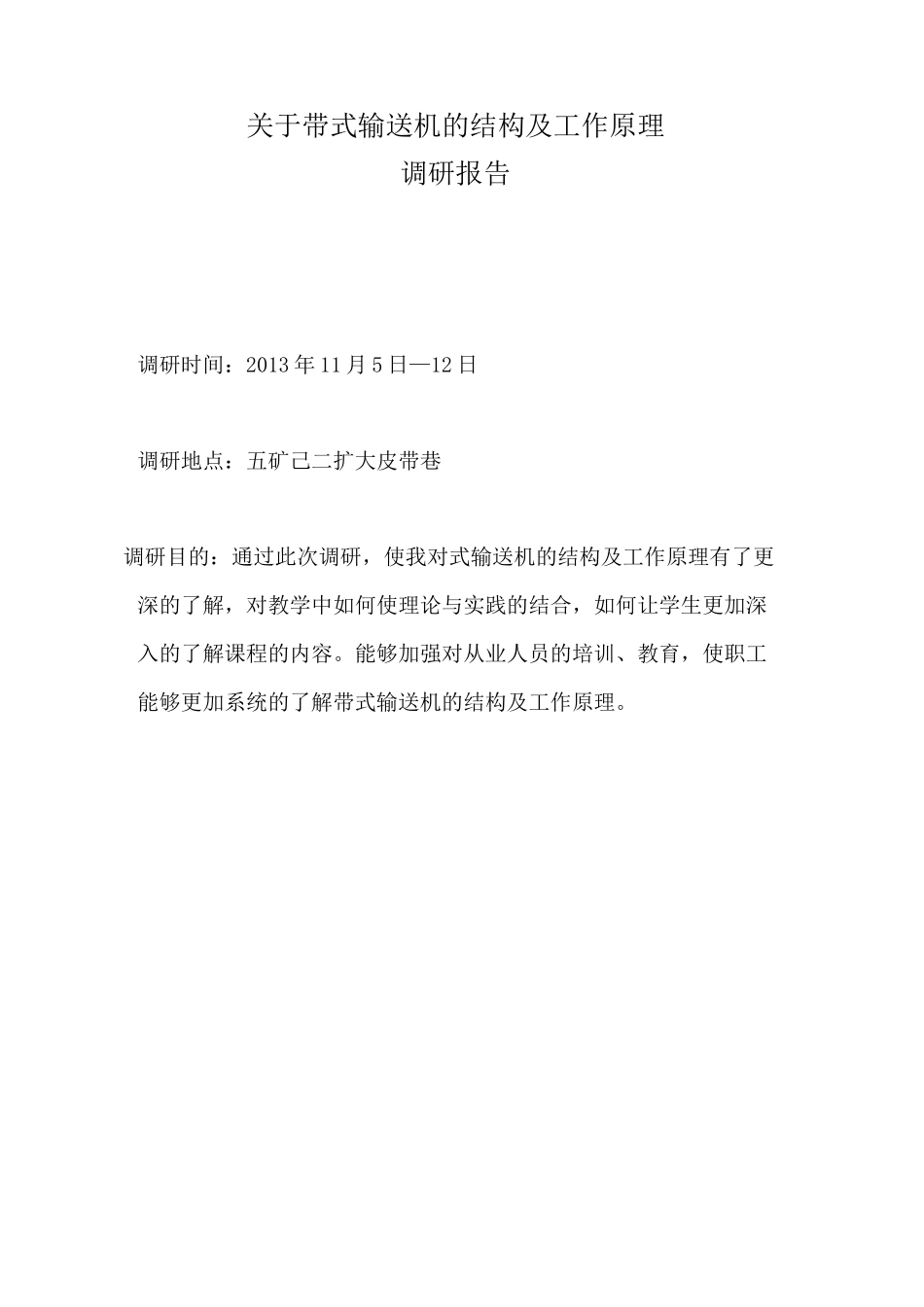

关于带式输送机的结构及工作原理调研报告调研时间:2013 年 11 月 5 日—12 日调研地点:五矿己二扩大皮带巷调研目的:通过此次调研,使我对式输送机的结构及工作原理有了更深的了解,对教学中如何使理论与实践的结合,如何让学生更加深入的了解课程的内容。能够加强对从业人员的培训、教育,使职工能够更加系统的了解带式输送机的结构及工作原理。关于带式输送机的结构及工作原理一、带式输送机的类型及适用条件带式输送机按牵引方式不同,可分为滚筒驱动式和钢丝绳牵引式两类。一般矿井采区多用滚筒驱动式,大巷中使用较多的也是滚筒驱动式,但也有用钢丝绳牵引式的,主井带式运输一般采用钢丝绳牵引式。带式输送机既可用于水平运输,又可用于倾斜运输。当用于倾斜运输时其倾角受到一定限制。通常情况下,倾斜向上运输时的倾角不超过 18 度,向下运输时的倾角不超过 15 度。为减小输送带的严重磨损,带式输送机不宜运送有棱角的货物。二、带式输送机的结构及工作原理(一)带式输送机的组成带式输送机的组成部分有:机头部(包括电动机、传动装置、滚筒等)、机身部(包括机架、托辊)、机尾部、胶带、附属装置(包括拉紧装置、清扫装置、制动装置等)等(二)带式输送机的工作原理输送带(或钢丝绳)连接成封闭环形,用张紧装置将它们张紧,在电动机的驱动下,靠输送带(或钢丝绳)与驱动滚简(或驱动轮)之间的摩擦力,使输送带(或钢丝绳)连续运转,从而达到将货载由装载端运到卸载端的目的。(三)带式输送机的结构现以滚筒驱动带式输送机为例,简单介绍带式输送机的基本结构。带式输送机的主要组成部分有:输送带、托架及机架、传动装置、拉紧装置、储带装置和清扫装置等。1.输送带输送带既是承载机构,又是牵引机构。输送带种类很多。按带芯结构材料分为钢丝绳芯输送带、尼龙芯输送带、维棉芯输送带和帆布芯输送带。输送带按覆盖层所用的材料分为橡胶带、橡塑带和塑料带;按用途分为耐热、耐寒、耐油、耐酸、耐碱和花纹等输送带;按阻燃性能分为非阻燃带和阻燃带。常用的输送带有 3 种类型,即普通输送带、钢丝绳芯输送带和钢丝绳牵引输送带。在这里只介绍前两种输送带的结构。(1)普通输送带。普通输送带可用在固定式、绳架吊挂式和可伸缩带式输送机上。夹层输送带用数层帆布做带芯,层与层之间用橡胶粘合在一起,然后在外表面周围用橡胶盖层加以保护。帆布由棉、尼龙等纤维织成或为混纺物。帆布层用来承受载荷并传递牵引...
