燃气管道安装工艺规程VIP专享

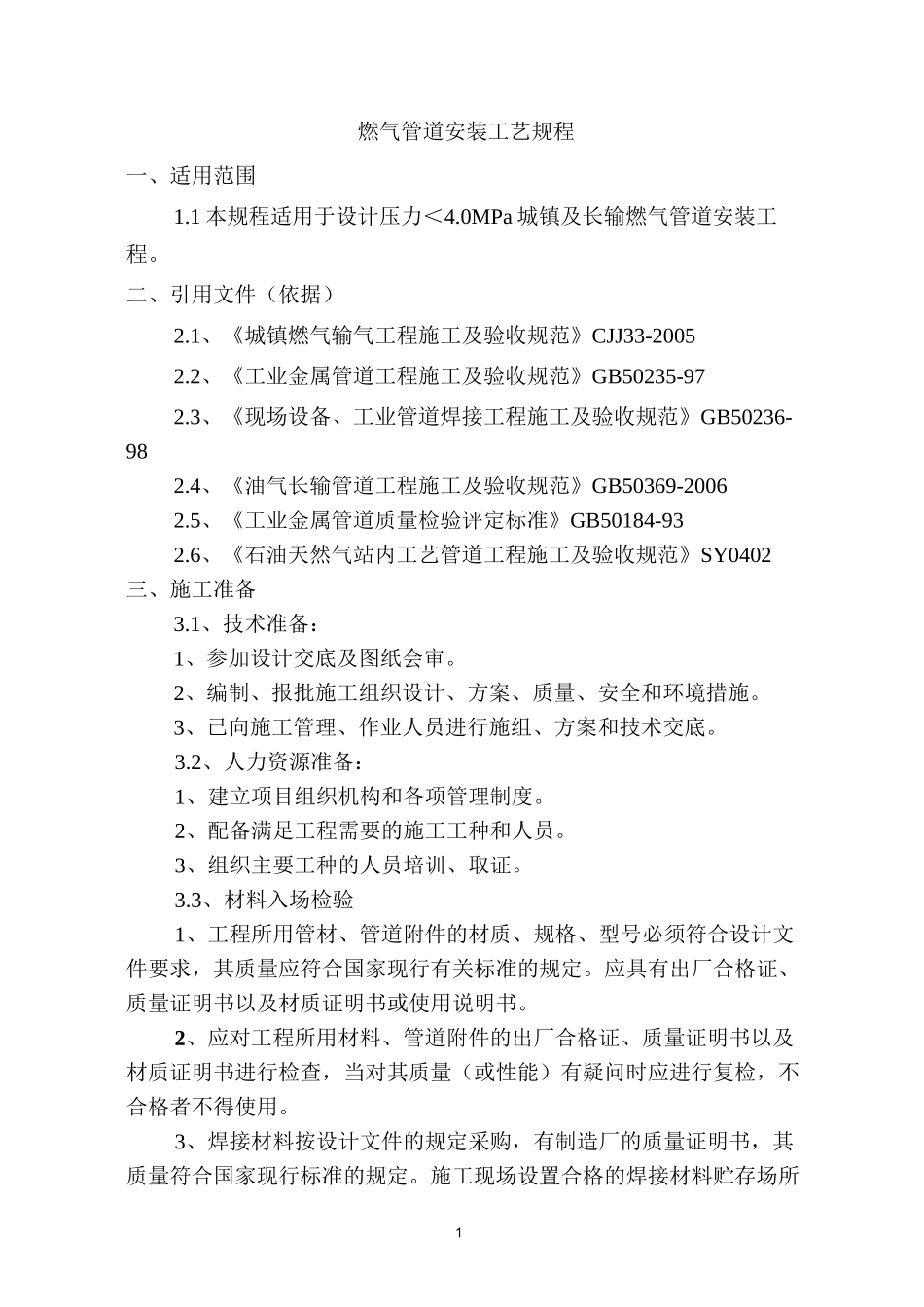

1燃气管道安装工艺规程一、适用范围1.1 本规程适用于设计压力＜4.0MPa 城镇及长输燃气管道安装工程。二、引用文件（依据）2.1、《城镇燃气输气工程施工及验收规范》CJJ33-20052.2、《工业金属管道工程施工及验收规范》GB50235-972.3、《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4、《油气长输管道工程施工及验收规范》GB50369-20062.5、《工业金属管道质量检验评定标准》GB50184-932.6、《石油天然气站内工艺管道工程施工及验收规范》SY0402三、施工准备3.1、技术准备：1、参加设计交底及图纸会审。2、编制、报批施工组织设计、方案、质量、安全和环境措施。3、已向施工管理、作业人员进行施组、方案和技术交底。3.2、人力资源准备：1、建立项目组织机构和各项管理制度。2、配备满足工程需要的施工工种和人员。3、组织主要工种的人员培训、取证。3.3、材料入场检验1、工程所用管材、管道附件的材质、规格、型号必须符合设计文件要求，其质量应符合国家现行有关标准的规定。应具有出厂合格证、质量证明书以及材质证明书或使用说明书。2、应对工程所用材料、管道附件的出厂合格证、质量证明书以及材质证明书进行检查，当对其质量（或性能）有疑问时应进行复检，不合格者不得使用。3、焊接材料按设计文件的规定采购，有制造厂的质量证明书，其质量符合国家现行标准的规定。施工现场设置合格的焊接材料贮存场所2及烘干设施，并应建立保管、烘干、发放制度。4、管材、管件外观检查应符合下列要求：（1）、管道表面无裂纹、重皮、加渣缺陷；（2）、管道锈蚀或凹陷不超过壁厚的负偏差;（3）、有产品标识；5、管道外径及壁厚应符合钢管制造标准要求，管口无磕碰损伤。6、管件质量符合下列要求：（1）、管件不得有裂纹、疤痕、过烧及其它有损强度和外观的缺陷，表面光滑、无氧化皮。（2）、弯管、弯头、变径、三通和管帽等外径、壁厚椭圆度等尺寸偏差符合制造允许值，弯曲半径符合设计要求。（3）、法兰、盲板的密封面平整光洁，不得有毛刺及径向沟槽。（4）、螺栓、螺母的螺纹完整、无伤痕、毛刺等缺陷螺栓与螺母配合良好。（5）、设备垫片厚薄均匀，无老化变质现象，表面无折损、皱纹等缺陷。7、阀门检验：阀门在安装前，应进行外观检查，阀门启闭检查及水压试验，检验要求应符合下表规定：项目检查试验内容检验标准外观检查外表不得有裂纹、砂眼、机械损伤、锈蚀等缺陷和缺件、污垢、铭牌脱落及色标不符等情况阀体内应无积水、锈蚀、污...
