主体结构实体检测方案总结

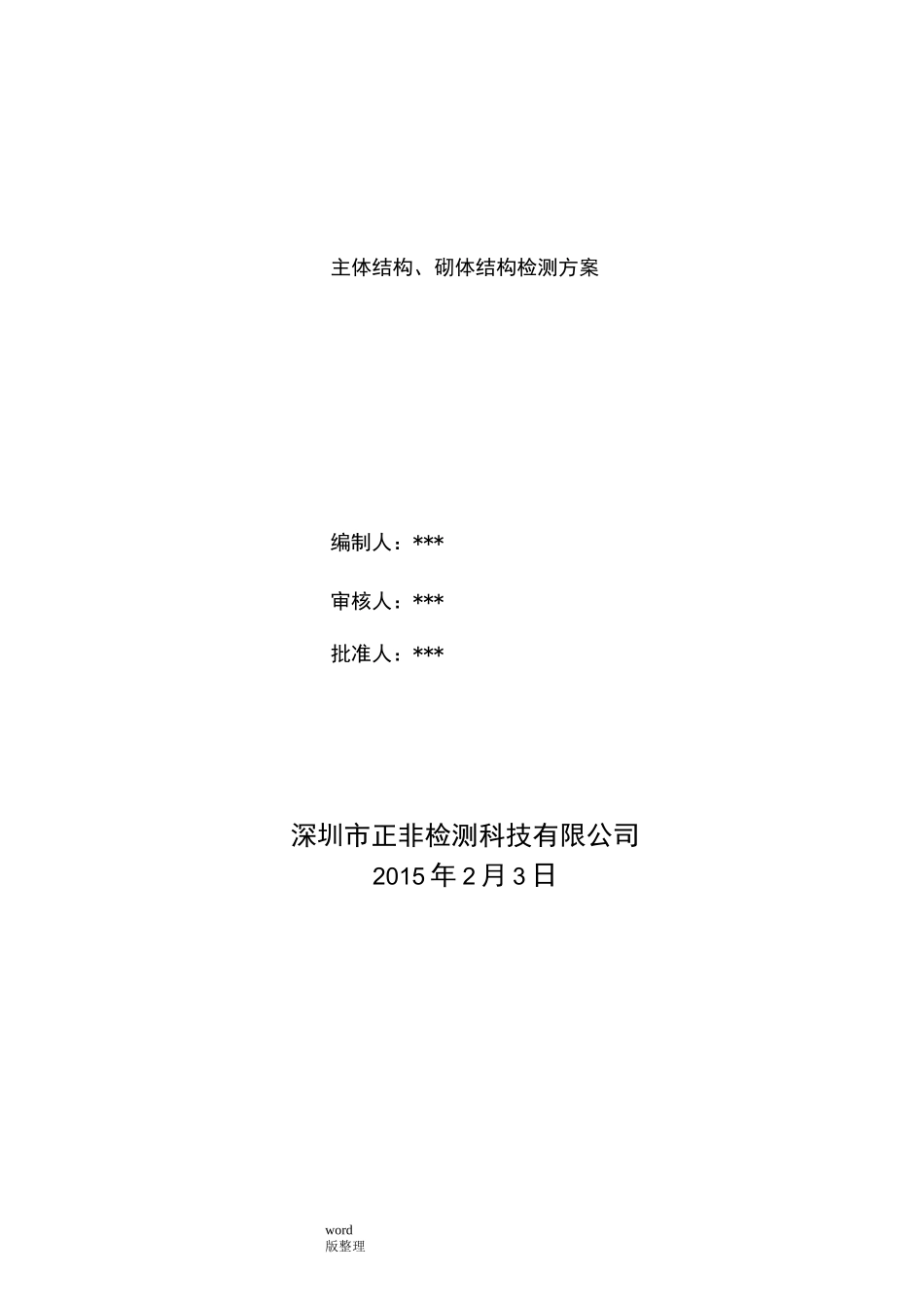

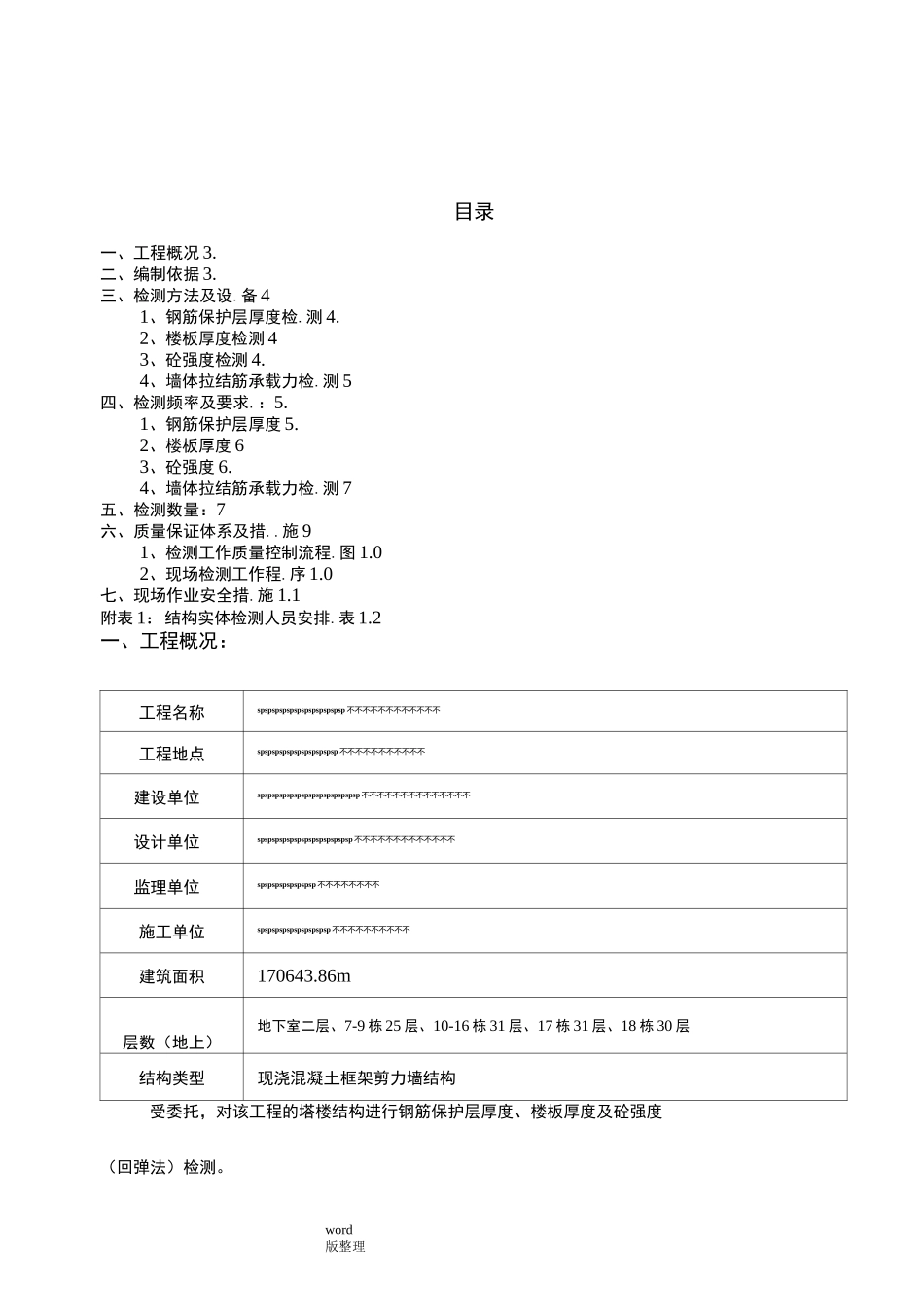

word版整理主体结构、砌体结构检测方案编制人：***审核人：***批准人：***深圳市正非检测科技有限公司2015 年 2 月 3 日word版整理目录一、工程概况 3.二、编制依据 3.三、检测方法及设.备 41、钢筋保护层厚度检.测 4.2、楼板厚度检测 43、砼强度检测 4.4、墙体拉结筋承载力检.测 5四、检测频率及要求.：5.1、钢筋保护层厚度 5.2、楼板厚度 63、砼强度 6.4、墙体拉结筋承载力检.测 7五、检测数量：7六、质量保证体系及措..施 91、检测工作质量控制流程.图 1.02、现场检测工作程.序 1.0七、现场作业安全措.施 1.1附表 1：结构实体检测人员安排.表 1.2一、工程概况：工程名称spspspspspspspspspspspsp 不不不不不不不不不不不不工程地点spspspspspspspspspspsp 不不不不不不不不不不不建设单位spspspspspspspspspspspspspsp 不不不不不不不不不不不不不不设计单位spspspspspspspspspspspspsp 不不不不不不不不不不不不不监理单位spspspspspspspsp 不不不不不不不不施工单位spspspspspspspspspsp 不不不不不不不不不不建筑面积170643.86m层数（地上）地下室二层、7-9 栋 25 层、10-16 栋 31 层、17 栋 31 层、18 栋 30 层结构类型现浇混凝土框架剪力墙结构受委托，对该工程的塔楼结构进行钢筋保护层厚度、楼板厚度及砼强度（回弹法）检测。word版整理二、编制依据：本工程检测方案的编制，依据委托方提供的设计图纸及相关规范：1、《混凝土结构工程施工质量验收规范》GB50204—2002（2011 年版）2、《建筑结构检测技术标准》GB/T50344-20043、《混凝土中钢筋检测技术规程》JGJ/T152-20084、《回弹法检测混凝土强度规程》JGJ/T23-20115、《钻芯法检测混凝土强度技术规程》CECS03:20076、《普通混凝土力学性能》GB/T50081-20027、《广东省混凝土结构实体检验技术导则（试行）》8、开发区西区三期房地产项目（2012-02T-0003 地块）结施图三、检测方法及设备：1、钢筋保护层厚度检测1.1 检测方法：非破损方法（电磁感应法）1.2 检测设备：钢筋位置探测仪1.3 检测原理：根据电磁场理论，线圈是严格磁偶极子，当信号源供给交变电流时，它向外界辐射出电磁场；钢筋是一个电偶极子，它接收外界电场，从而产生大小沿钢筋分布的感应电流。钢筋的感应电流重新向外界辐射出电磁场（即二次场），使原激励线圈产生感生电动势，从而使线圈的输出电压产生变化，钢筋位置测定仪正是根据这一变化的来确定钢筋所在的位置及...
