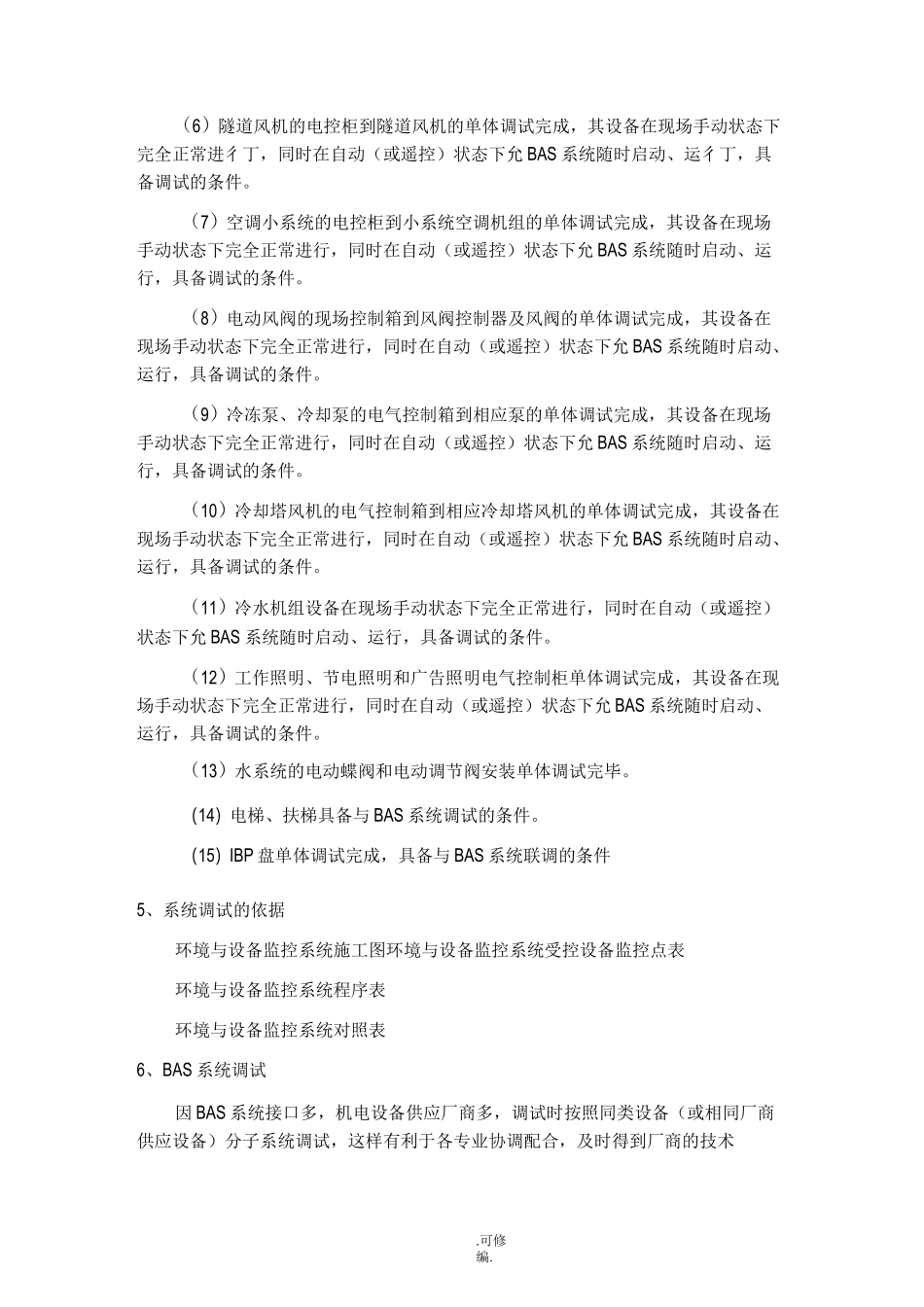

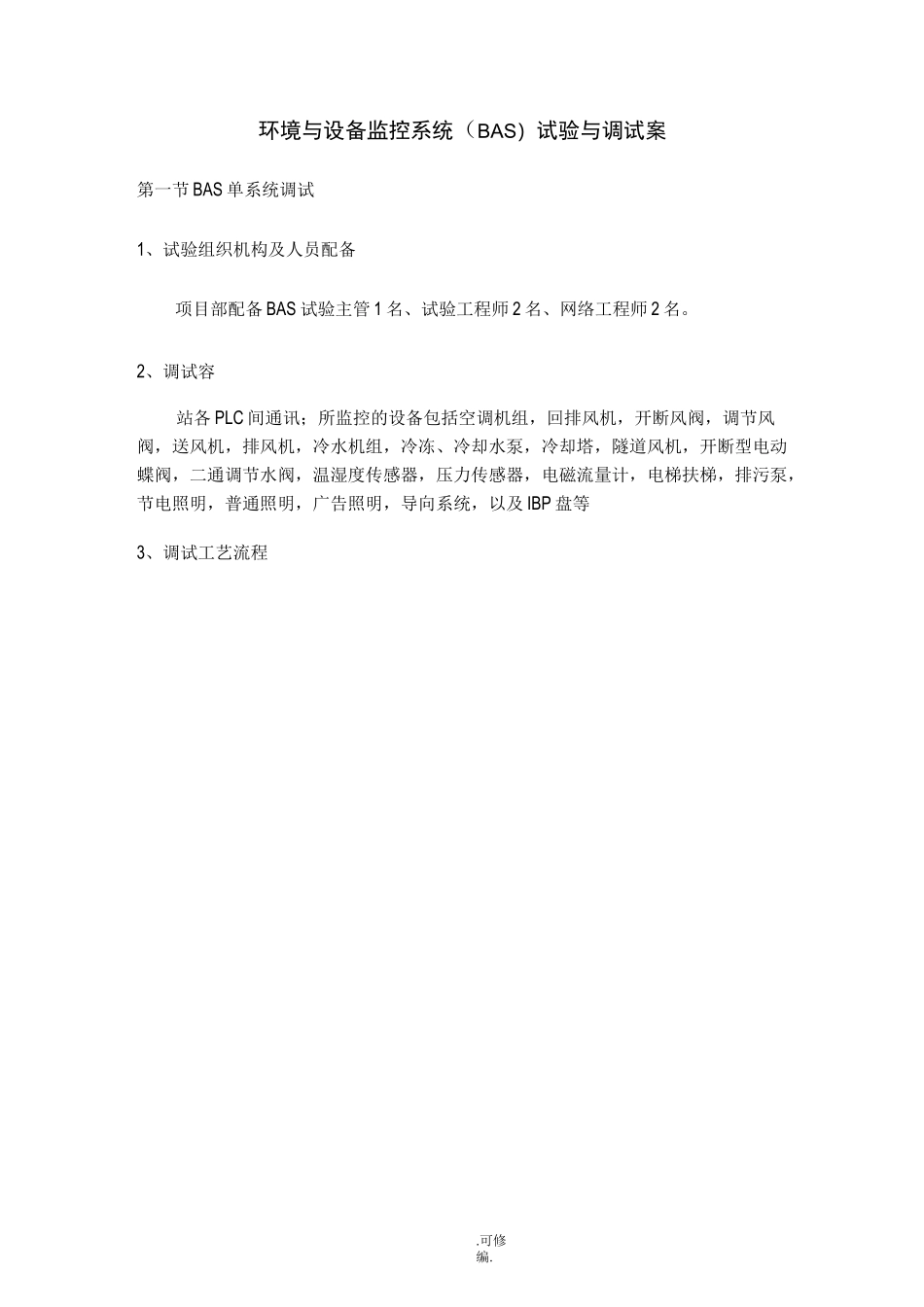

.可修编.环境与设备监控系统(BAS)试验与调试案第一节 BAS 单系统调试1、试验组织机构及人员配备项目部配备 BAS 试验主管 1 名、试验工程师 2 名、网络工程师 2 名。2、调试容站各 PLC 间通讯;所监控的设备包括空调机组,回排风机,开断风阀,调节风阀,送风机,排风机,冷水机组,冷冻、冷却水泵,冷却塔,隧道风机,开断型电动蝶阀,二通调节水阀,温湿度传感器,压力传感器,电磁流量计,电梯扶梯,排污泵,节电照明,普通照明,广告照明,导向系统,以及 IBP 盘等3、调试工艺流程.可修编.操作系统及应用软件的安装卩匸空中扌空制程序及適讯配置文件的机柜断电,安装相应机柜内的I◎及非 2 模块模式的调试机柜上电,检查机柜内的各电源系纟充调试结单住设备及接口的调试揑制网络的连接及调试刚络地址的设置及两络安装车站一体化显示屏的安装机柜进线电源电压等级的检查接线的检查调试前的准备工作4、系统调试应具备的条件在 BAS 系统进行车站设备调试前,现场及其他系统应完成如下工作或满足以下条件:(1)车站环境温度在 0-55 乜之间,相对湿度小于 95%且无结露现象。(2)车站控制室、环控电控室已施工完毕,可投入正常使用。(3)车站给 BAS 系统及相关设备能够提供稳定可靠的电源。(4)大系统空调机组变频器柜到大系统空调机组的单体调试完成,其设备在现场手动状态下完全正常进行,同时在自动(或遥控)状态下允 BAS 系统随时启动、运行,具备系统调试条件。(5)回排风机变频器柜到回排风机的单体调试完成,其设备在现场手动状态下完全正常进彳丁,同时在自动(或遥控)状态下允 BAS 系统随时启动、运彳丁,具备调试的条件。.可修编.(6)隧道风机的电控柜到隧道风机的单体调试完成,其设备在现场手动状态下完全正常进彳丁,同时在自动(或遥控)状态下允 BAS 系统随时启动、运彳丁,具备调试的条件。(7)空调小系统的电控柜到小系统空调机组的单体调试完成,其设备在现场手动状态下完全正常进行,同时在自动(或遥控)状态下允 BAS 系统随时启动、运行,具备调试的条件。(8)电动风阀的现场控制箱到风阀控制器及风阀的单体调试完成,其设备在现场手动状态下完全正常进行,同时在自动(或遥控)状态下允 BAS 系统随时启动、运行,具备调试的条件。(9)冷冻泵、冷却泵的电气控制箱到相应泵的单体调试完成,其设备在现场手动状态下完全正常进行,同时在自动(或遥控)状态下允 BAS 系统随时启动、运行,具备调...
