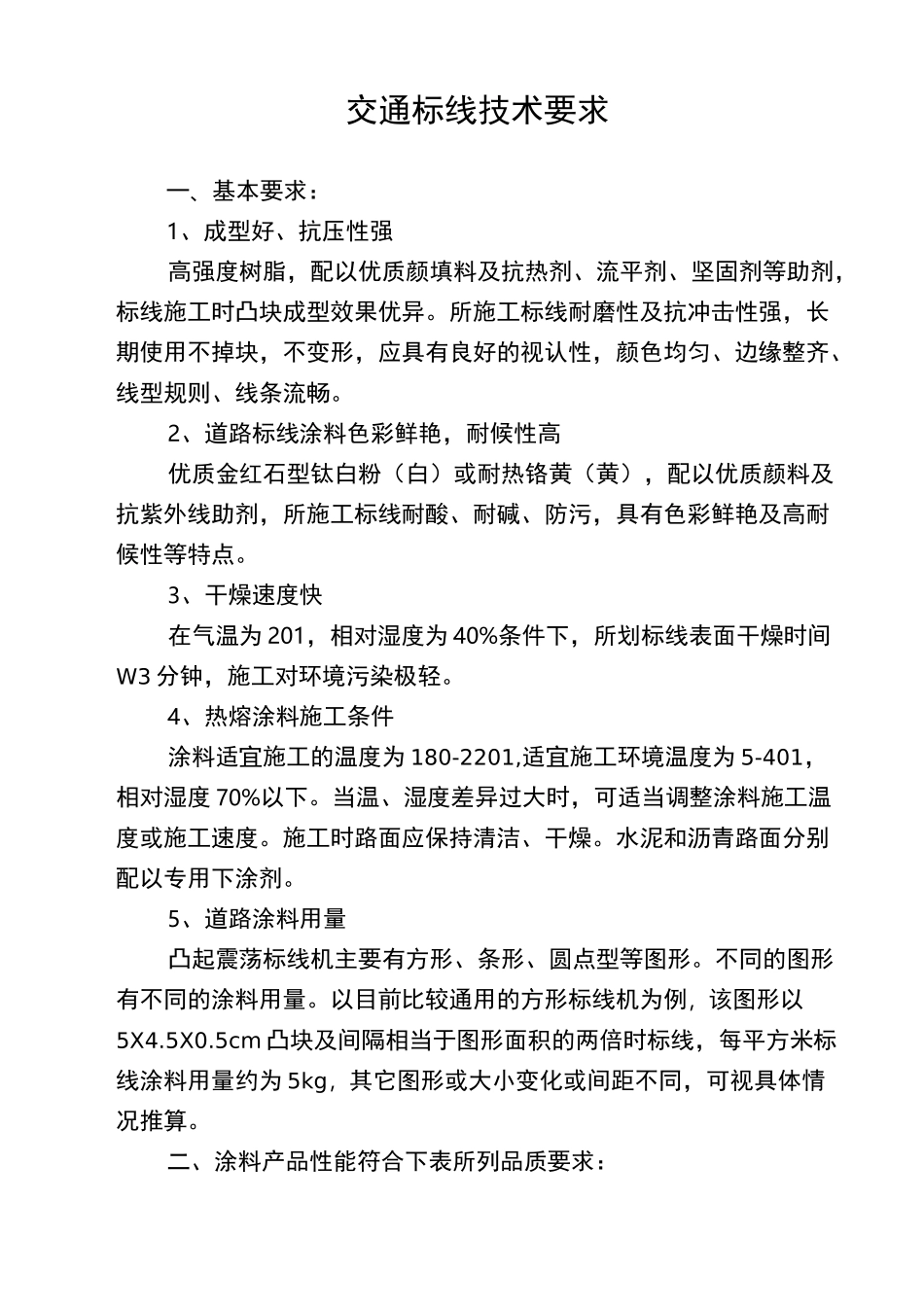

交通标线技术要求一、基本要求：1、成型好、抗压性强高强度树脂，配以优质颜填料及抗热剂、流平剂、坚固剂等助剂，标线施工时凸块成型效果优异。所施工标线耐磨性及抗冲击性强，长期使用不掉块，不变形，应具有良好的视认性，颜色均匀、边缘整齐、线型规则、线条流畅。2、道路标线涂料色彩鲜艳，耐候性高优质金红石型钛白粉（白）或耐热铬黄（黄），配以优质颜料及抗紫外线助剂，所施工标线耐酸、耐碱、防污，具有色彩鲜艳及高耐候性等特点。3、干燥速度快在气温为 201，相对湿度为 40%条件下，所划标线表面干燥时间W3 分钟，施工对环境污染极轻。4、热熔涂料施工条件涂料适宜施工的温度为 180-2201,适宜施工环境温度为 5-401，相对湿度 70%以下。当温、湿度差异过大时，可适当调整涂料施工温度或施工速度。施工时路面应保持清洁、干燥。水泥和沥青路面分别配以专用下涂剂。5、道路涂料用量凸起震荡标线机主要有方形、条形、圆点型等图形。不同的图形有不同的涂料用量。以目前比较通用的方形标线机为例，该图形以5X4.5X0.5cm 凸块及间隔相当于图形面积的两倍时标线，每平方米标线涂料用量约为 5kg，其它图形或大小变化或间距不同，可视具体情况推算。二、涂料产品性能符合下表所列品质要求：表 1 热熔型涂料施划厚度（mm）1.8—2.2密度(T/m?)1.8—2.3软化点（度）90—120涂膜外观涂膜冷凝后应无皱纹、斑点、气泡、裂纹、脱落及表面无发粘现象，涂膜的颜色和外观应与标准板差异不大。不粘胎干燥时间(min)W3色度性能白色按 JT/T280 标准规定 JT/T280—95 中的 5.5 节表 6和图 2 中规定的范围黄色抗压强度（MPa）212耐磨性（200 转/100g 后减重，mg）W80（JM—100 橡胶砂轮）耐水性在水中浸 24h 应无异常现象耐碱性在氢氧化钙溶液中浸 24h 应无异常现象加热残留分（％）299玻璃珠含量（％）18—23流动度35±8逆反射系数[mcd（lxmj]白色2200黄色2100耐候性经 12 个月试验，涂膜的起皱、斑点、脱落及变色等都不大于标准样板表 2 玻璃珠品质要求容器中玻璃珠状态粒状或松散团状，清洁无杂质密度（g/cm3。）（在 23~C±2。C 的二甲苯中）2.4—2.6粒径标准筛筛号（目）筛余物（％）30030—504010090外观无色透明球状，扩大 10—50 倍观察时，熔融团、片状、尘状物、有色气泡等瑕疵珠不应超过总量的 20%折射率（20~c：浸渍法）21.5耐水性取 10g 样品放于 100ml 蒸馏水中于沸腾水浴中加热 1h 后冷却，玻璃表面不应...
