移动通信基站施工组织设计(完整版)

移动通信基站施工组织设计(完整版)_第1页
1/25
移动通信基站施工组织设计(完整版)_第2页
2/25
移动通信基站施工组织设计(完整版)_第3页
3/25

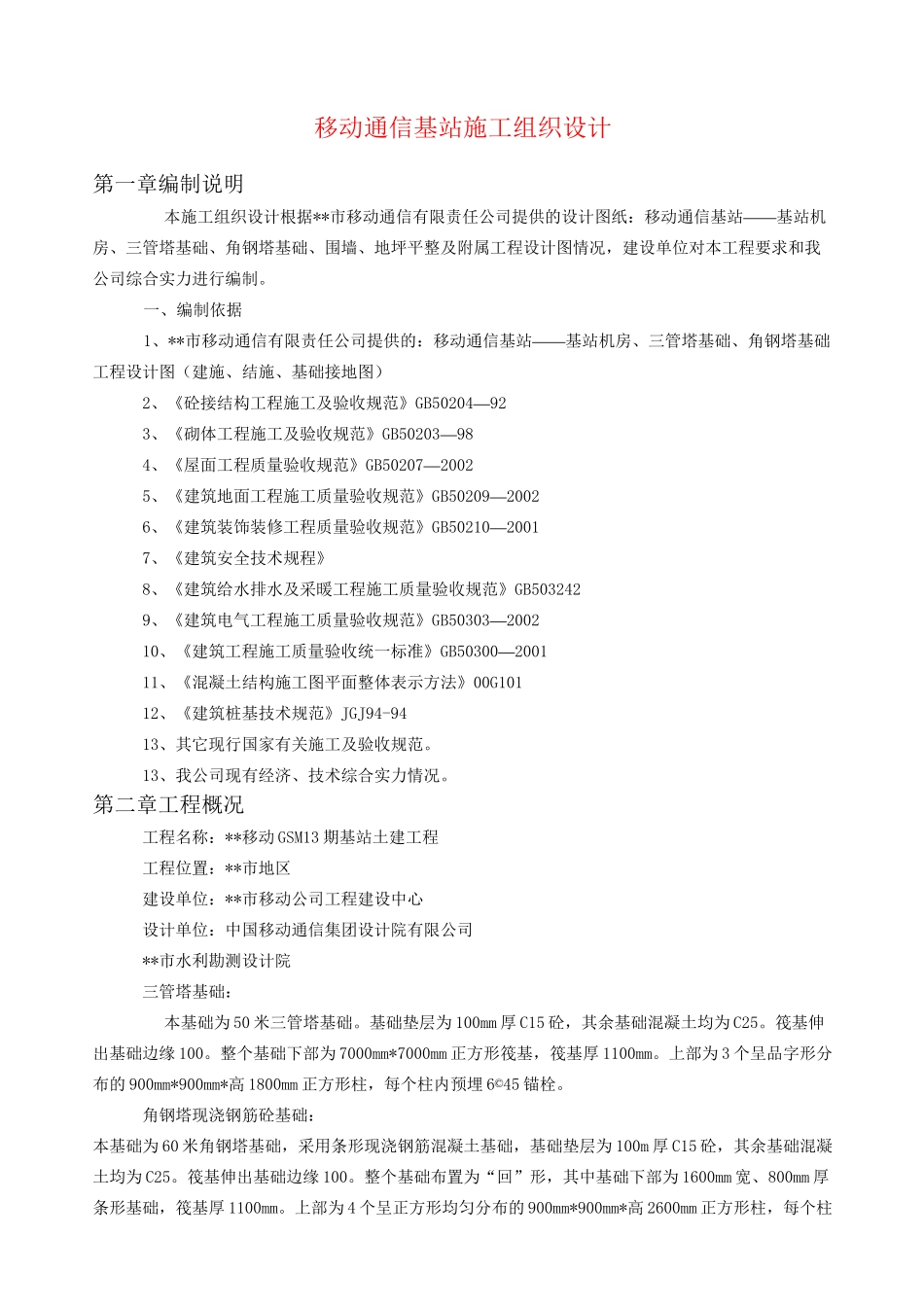

移动通信基站施工组织设计第一章编制说明本施工组织设计根据**市移动通信有限责任公司提供的设计图纸:移动通信基站——基站机房、三管塔基础、角钢塔基础、围墙、地坪平整及附属工程设计图情况,建设单位对本工程要求和我公司综合实力进行编制。一、编制依据1、**市移动通信有限责任公司提供的:移动通信基站——基站机房、三管塔基础、角钢塔基础工程设计图(建施、结施、基础接地图)2、《砼接结构工程施工及验收规范》GB50204—923、《砌体工程施工及验收规范》GB50203—984、《屋面工程质量验收规范》GB50207—20025、《建筑地面工程施工质量验收规范》GB50209—20026、《建筑装饰装修工程质量验收规范》GB50210—20017、《建筑安全技术规程》8、《建筑给水排水及采暖工程施工质量验收规范》GB5032429、《建筑电气工程施工质量验收规范》GB50303—200210、《建筑工程施工质量验收统一标准》GB50300—200111、《混凝土结构施工图平面整体表示方法》00G10112、《建筑桩基技术规范》JGJ94-9413、其它现行国家有关施工及验收规范。13、我公司现有经济、技术综合实力情况。第二章工程概况工程名称:**移动 GSM13 期基站土建工程工程位置:**市地区建设单位:**市移动公司工程建设中心设计单位:中国移动通信集团设计院有限公司**市水利勘测设计院三管塔基础:本基础为 50 米三管塔基础。基础垫层为 100mm 厚 C15 砼,其余基础混凝土均为 C25。筏基伸出基础边缘 100。整个基础下部为 7000mm*7000mm 正方形筏基,筏基厚 1100mm。上部为 3 个呈品字形分布的 900mm*900mm*高 1800mm 正方形柱,每个柱内预埋 6©45 锚栓。角钢塔现浇钢筋砼基础:本基础为 60 米角钢塔基础,采用条形现浇钢筋混凝土基础,基础垫层为 100m 厚 C15 砼,其余基础混凝土均为 C25。筏基伸出基础边缘 100。整个基础布置为“回”形,其中基础下部为 1600mm 宽、800mm 厚条形基础,筏基厚 1100mm。上部为 4 个呈正方形均匀分布的 900mm*900mm*高 2600mm 正方形柱,每个柱内预埋 4©50 锚栓。基础挖至设计标高后进行验槽,基坑回填时,回填土必须分层夯实,容重 216KN/m3。本铁塔正下方最大可居中建设 5*5m 塔下机房。机房工程:结构类型:一层砖混结构;设防烈度:六度;抗震等级:三级;结构安全等级:二级;耐火等级:二级。其中标准图 01 适用于平原及丘陵区,标准图 02 适用于回填方区;屋面采用平屋面,其中隔热层为 1:8 ...
