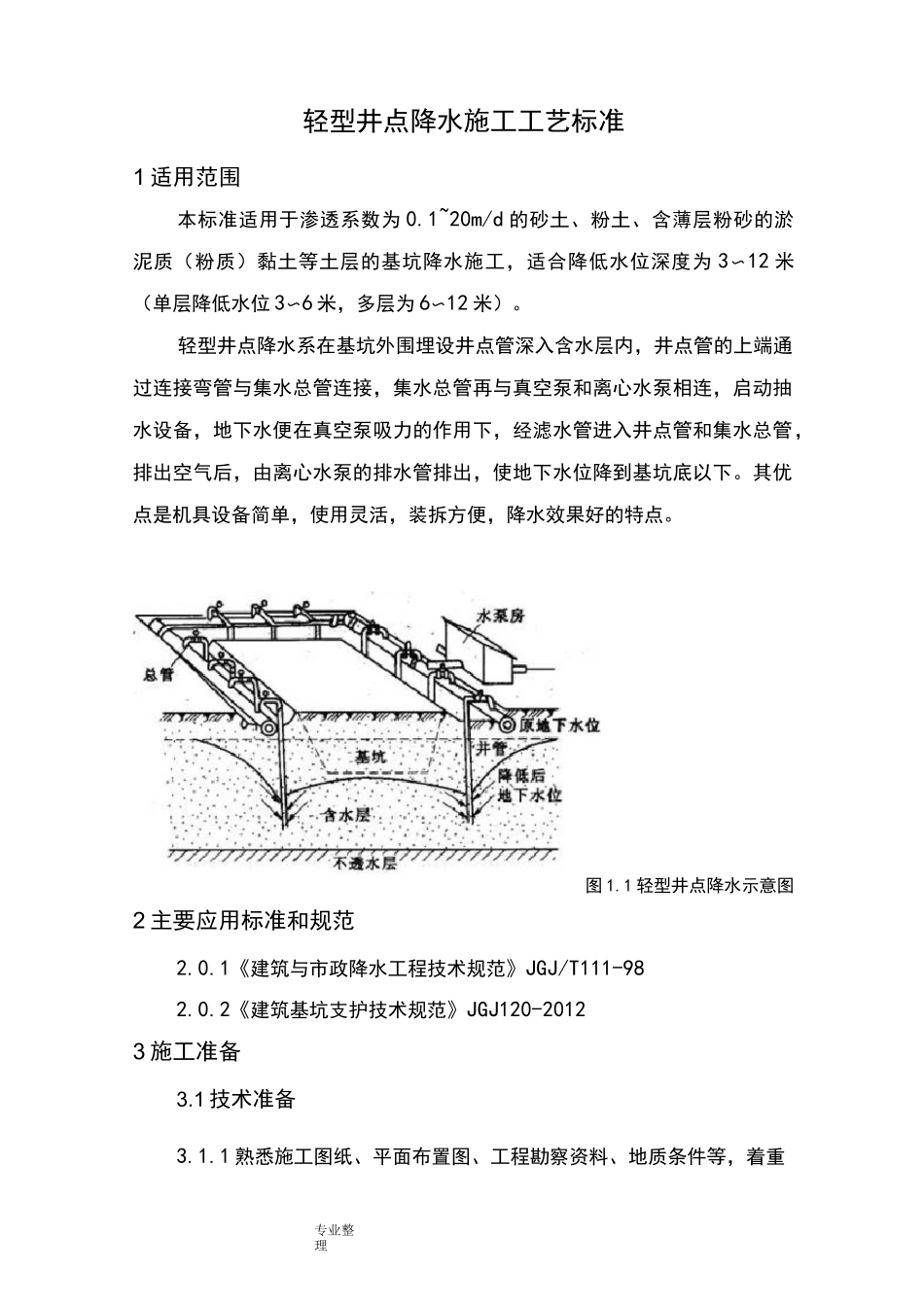

专业整理轻型井点降水施工工艺标准1 适用范围本标准适用于渗透系数为 0.1~20m/d 的砂土、粉土、含薄层粉砂的淤泥质(粉质)黏土等土层的基坑降水施工,适合降低水位深度为 3〜12 米(单层降低水位 3〜6 米,多层为 6〜12 米)。轻型井点降水系在基坑外围埋设井点管深入含水层内,井点管的上端通过连接弯管与集水总管连接,集水总管再与真空泵和离心水泵相连,启动抽水设备,地下水便在真空泵吸力的作用下,经滤水管进入井点管和集水总管,排出空气后,由离心水泵的排水管排出,使地下水位降到基坑底以下。其优点是机具设备简单,使用灵活,装拆方便,降水效果好的特点。图 1.1 轻型井点降水示意图2 主要应用标准和规范2.0.1《建筑与市政降水工程技术规范》JGJ/T111-982.0.2《建筑基坑支护技术规范》JGJ120-20123 施工准备3.1 技术准备3.1.1 熟悉施工图纸、平面布置图、工程勘察资料、地质条件等,着重专业整理了解地下水位、土层渗透系数;根据建构筑物基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境(施工季节、江河水位、四周地表水等等)影响等进行井点降水设计。3.1.2 根据地基基础平面形状、技术要求和降水地质条件,通过对轻型井点的设计,预测计算降水水位和水量,并提出降水工程的辅助措施和补救措施。3.1.3 对工程环境问题应专门设计,对附近建构筑物是否沉降进行分析,必要时做好沉降观测记录;编制降水施工组织程序、施工安排和安全生产的要求。3.1.4 开工前,编制好降水工程量表、工期进度计划表,组织好人员和设备材料等。并综合考虑安全文明施工和环境条件,合理布置泥浆池或泥浆坑,做好排污、防污措施。3.1.5 绘制井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图,以备与降水日观测水位比较,并布置排水设施的数量、位置。3.2 机具设备3.2.1 根据降水与排水工程施工实际情况制定施工工艺,并相应选用适宜的施工机具。进入施工现场的施工机具应进行验收,验收合格后方可使用。降水施工机具设备按不同的降水类型及适用条件选用。3.2.2 成孔设备:主要有长螺旋钻机、卷扬机、冲水管、高压水泵、套管或高压水枪等。3.2.3 降水设备:主要机具设备有井点管、连接管、集水总管、抽水设备等。1)井点管用直径 38-55mm 钢管,带管箍,下端为长 2m 的同直径钻有 10mm 梅花形孔(8 排)的滤管,外缠 6 号铁丝、间距 25mm,外包尼龙窗纱二层,棕皮专业整理三层,缠 20 号铁...
