电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

常用金相腐蚀剂

常用金相腐蚀剂_第1页
1/18
常用金相腐蚀剂_第2页
2/18

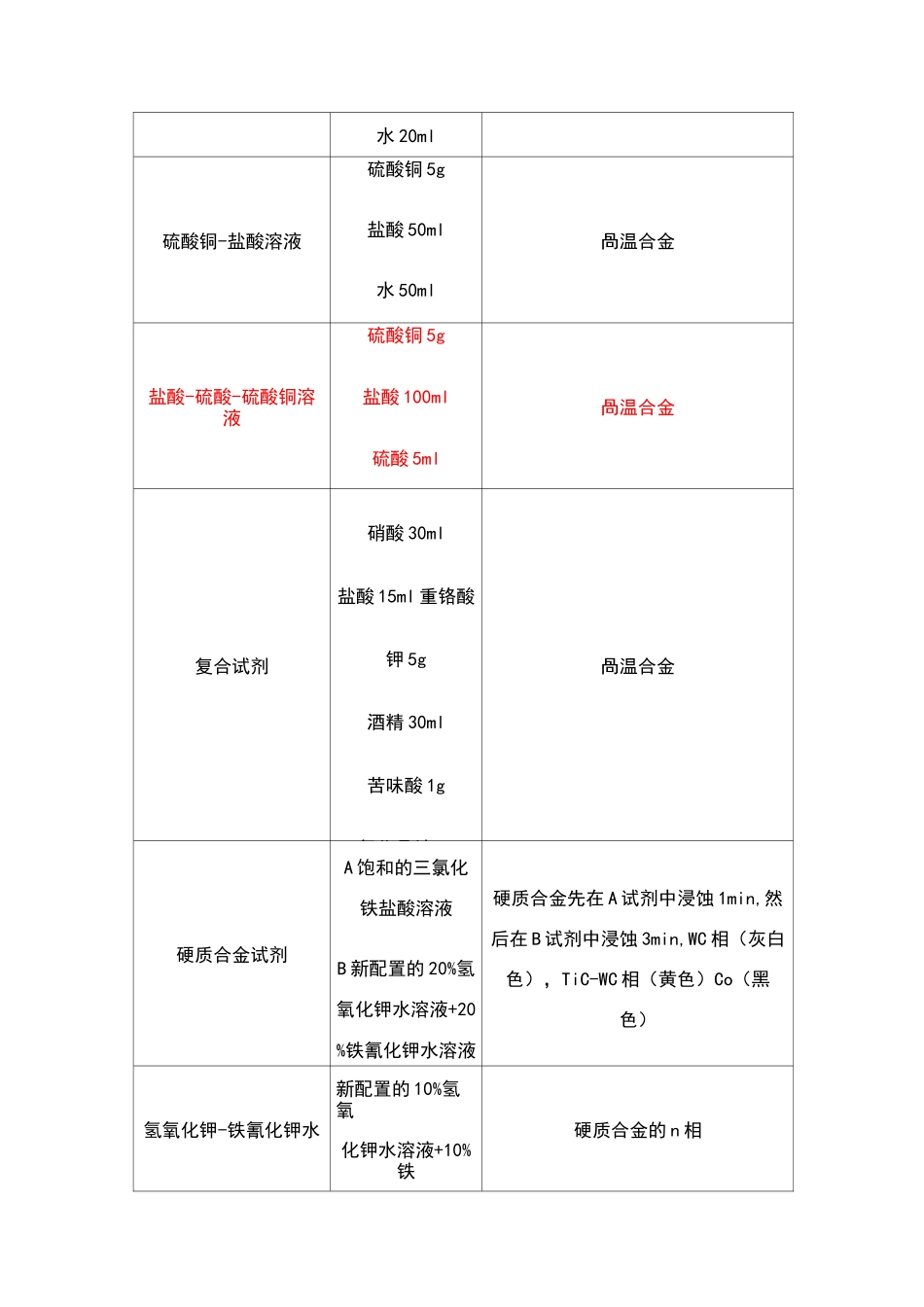

常用金相腐蚀剂_第3页
3/18
常用金相腐蚀剂(转)浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸 2-4ml酒精 100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸 4g酒精 100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸 5ml苦味酸 1g回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁 5g盐酸 50ml水 100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸 10ml盐酸 30ml奥氏体不锈钢咼 CrNi 耐热钢王水酒精溶液盐酸 10ml硝酸 3ml18-8 型奥氏体钢的&相三合一浸蚀液盐酸 10ml硝酸 3ml高速钢回火后晶粒甲醇 100ml硫酸铜盐酸溶液盐酸 100ml硫酸 5ml高温合金氯化铁溶液氯化铁 30g氯化铜 1g 氯化锡盐酸 50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸 1g水 100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁 5g盐酸 15ml水 100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜 1g氯化镁 4g盐酸 2ml酒精 100ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜 4g盐酸 20ml灰铸铁共晶团水 20ml硫酸铜-盐酸溶液硫酸铜 5g盐酸 50ml水 50ml咼温合金盐酸-硫酸-硫酸铜溶液硫酸铜 5g盐酸 100ml硫酸 5ml咼温合金复合试剂硝酸 30ml盐酸 15ml 重铬酸钾 5g酒精 30ml苦味酸 1g氯化咼铁 3g咼温合金硬质合金试剂A 饱和的三氯化铁盐酸溶液B 新配置的 20%氢氧化钾水溶液+20%铁氰化钾水溶液硬质合金先在 A 试剂中浸蚀 1min,然后在 B 试剂中浸蚀 3min,WC 相(灰白色),TiC-WC 相(黄色)Co(黑色)氢氧化钾-铁氰化钾水新配置的 10%氢氧化钾水溶液+10%铁硬质合金的 n 相混合酸硝酸氢氟酸 1ml盐酸水 95ml显示硬铝组织氢氟酸水溶液氢氟酸水显示一半铝合金组织苛性钠水溶液苛性钠 1g水 100ml显示铝与铝合金组织低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80°C 热蚀时间:易切削钢 5T0min 碳素钢等 5-20min 合金钢等15-20min 酸蚀后防锈方法:a.中和法:用 10%氨水溶液浸泡后再以热水冲洗。b.钝化法:浸入浓硝酸 5 秒再用热水冲洗。c.涂层保护法:涂清漆和塑料膜。A102 奥氏体不锈钢•耐热钢盐酸 10 份硝酸 1 份水 10 份(容积比)60-70C 热蚀时间:5-25minA103 碳素钢合金钢高速工具钢盐酸 38 份硫酸 12 份水 50 份(容积比)60-80C 热蚀时间:15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面,去除表面沉淀物可用A...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

常用金相腐蚀剂

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
