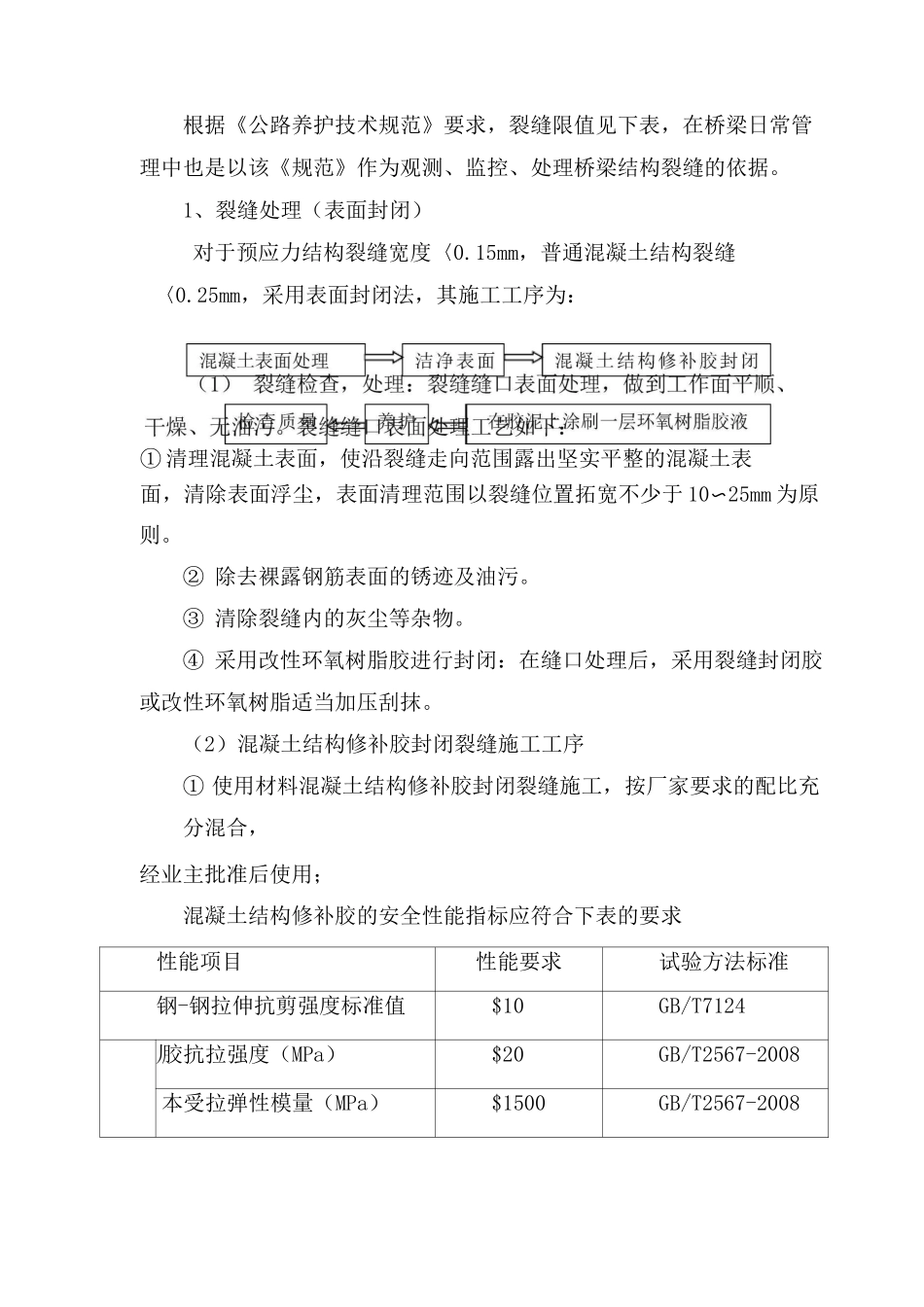

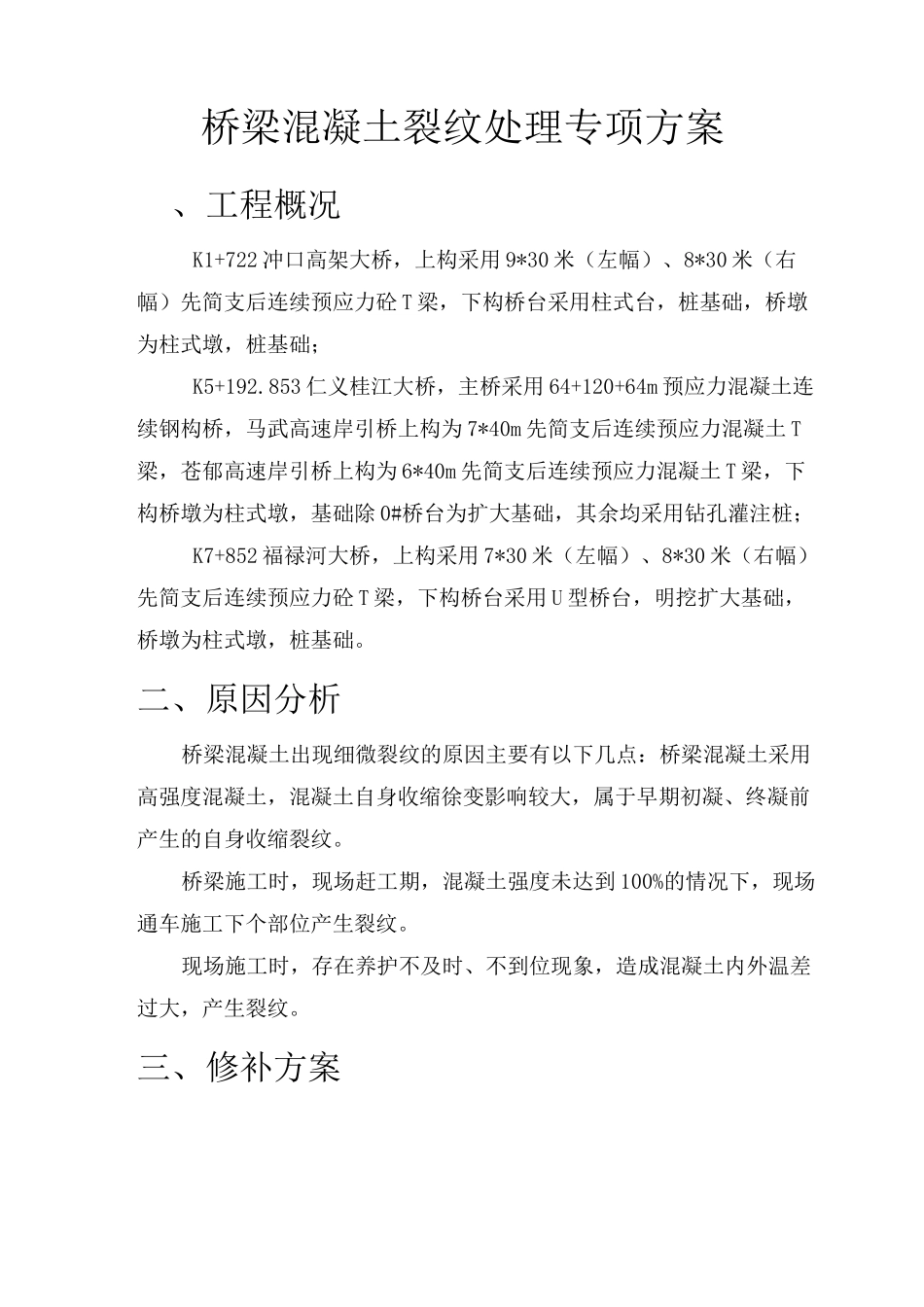

梧州环城公路工桥梁混凝土裂缝处理专项方案编制：审核：审批：西部中大建设集团有限公司梧州环城公路工程 22 合同段（一工区）桥梁混凝土裂纹处理专项方案、工程概况K1+722 冲口高架大桥，上构采用 9*30 米（左幅）、8*30 米（右幅）先简支后连续预应力砼 T 梁，下构桥台采用柱式台，桩基础，桥墩为柱式墩，桩基础；K5+192.853 仁义桂江大桥，主桥采用 64+120+64m 预应力混凝土连续钢构桥，马武高速岸引桥上构为 7*40m 先简支后连续预应力混凝土 T梁，苍郁高速岸引桥上构为 6*40m 先简支后连续预应力混凝土 T 梁，下构桥墩为柱式墩，基础除 0#桥台为扩大基础，其余均采用钻孔灌注桩；K7+852 福禄河大桥，上构采用 7*30 米（左幅）、8*30 米（右幅）先简支后连续预应力砼 T 梁，下构桥台采用 U 型桥台，明挖扩大基础，桥墩为柱式墩，桩基础。二、原因分析桥梁混凝土出现细微裂纹的原因主要有以下几点：桥梁混凝土采用高强度混凝土，混凝土自身收缩徐变影响较大，属于早期初凝、终凝前产生的自身收缩裂纹。桥梁施工时，现场赶工期，混凝土强度未达到 100%的情况下，现场通车施工下个部位产生裂纹。现场施工时，存在养护不及时、不到位现象，造成混凝土内外温差过大，产生裂纹。三、修补方案根据《公路养护技术规范》要求，裂缝限值见下表，在桥梁日常管理中也是以该《规范》作为观测、监控、处理桥梁结构裂缝的依据。1、裂缝处理（表面封闭）对于预应力结构裂缝宽度〈0.15mm，普通混凝土结构裂缝〈0.25mm，采用表面封闭法，其施工工序为：① 清理混凝土表面，使沿裂缝走向范围露出坚实平整的混凝土表面，清除表面浮尘，表面清理范围以裂缝位置拓宽不少于 10〜25mm 为原则。② 除去裸露钢筋表面的锈迹及油污。③ 清除裂缝内的灰尘等杂物。④ 采用改性环氧树脂胶进行封闭：在缝口处理后，采用裂缝封闭胶或改性环氧树脂适当加压刮抹。（2）混凝土结构修补胶封闭裂缝施工工序① 使用材料混凝土结构修补胶封闭裂缝施工，按厂家要求的配比充分混合，经业主批准后使用；混凝土结构修补胶的安全性能指标应符合下表的要求性能项目性能要求试验方法标准钢-钢拉伸抗剪强度标准值$10GB/T7124丿胶抗拉强度（MPa）$20GB/T2567-2008本受拉弹性模量（MPa）$1500GB/T2567-2008i1性土抗压强度（MPa）能250GB/T2567-2008抗弯强度（MPa）230,且不得呈脆性破坏GB/T2567-2008密度（25°C）g/cm3W1.2—粘度（25C）MPasW200GB/T2007.4不挥...
