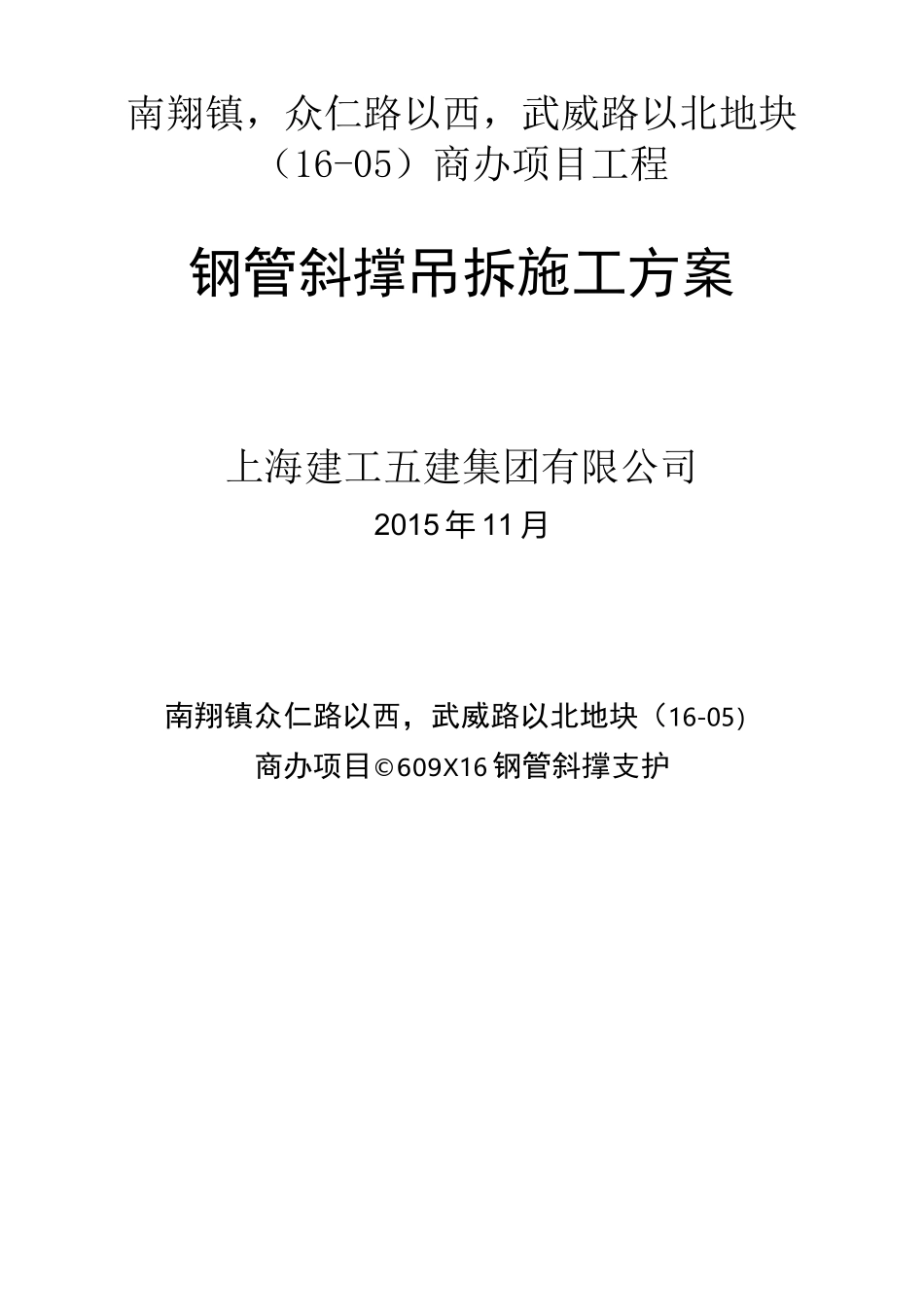

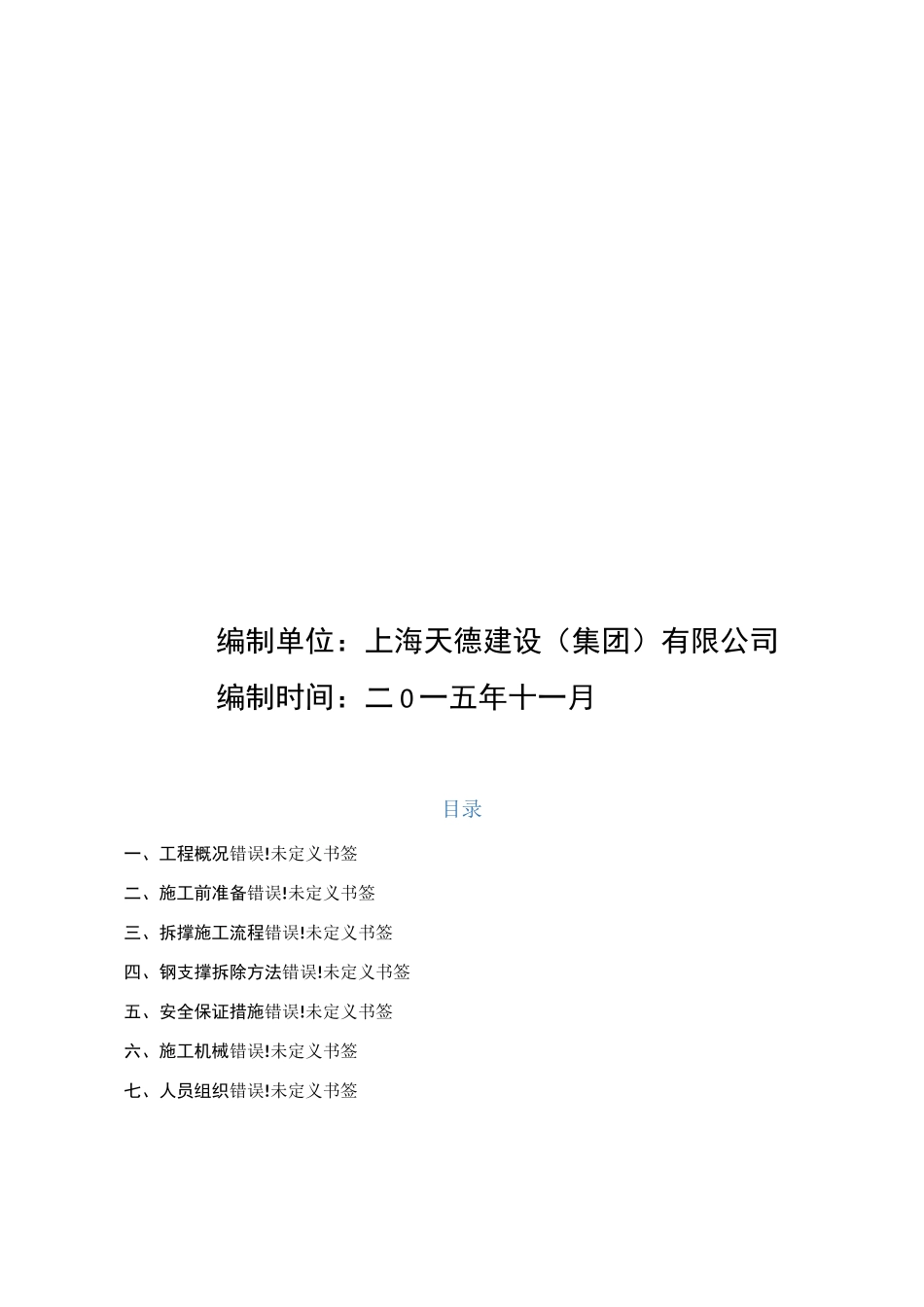

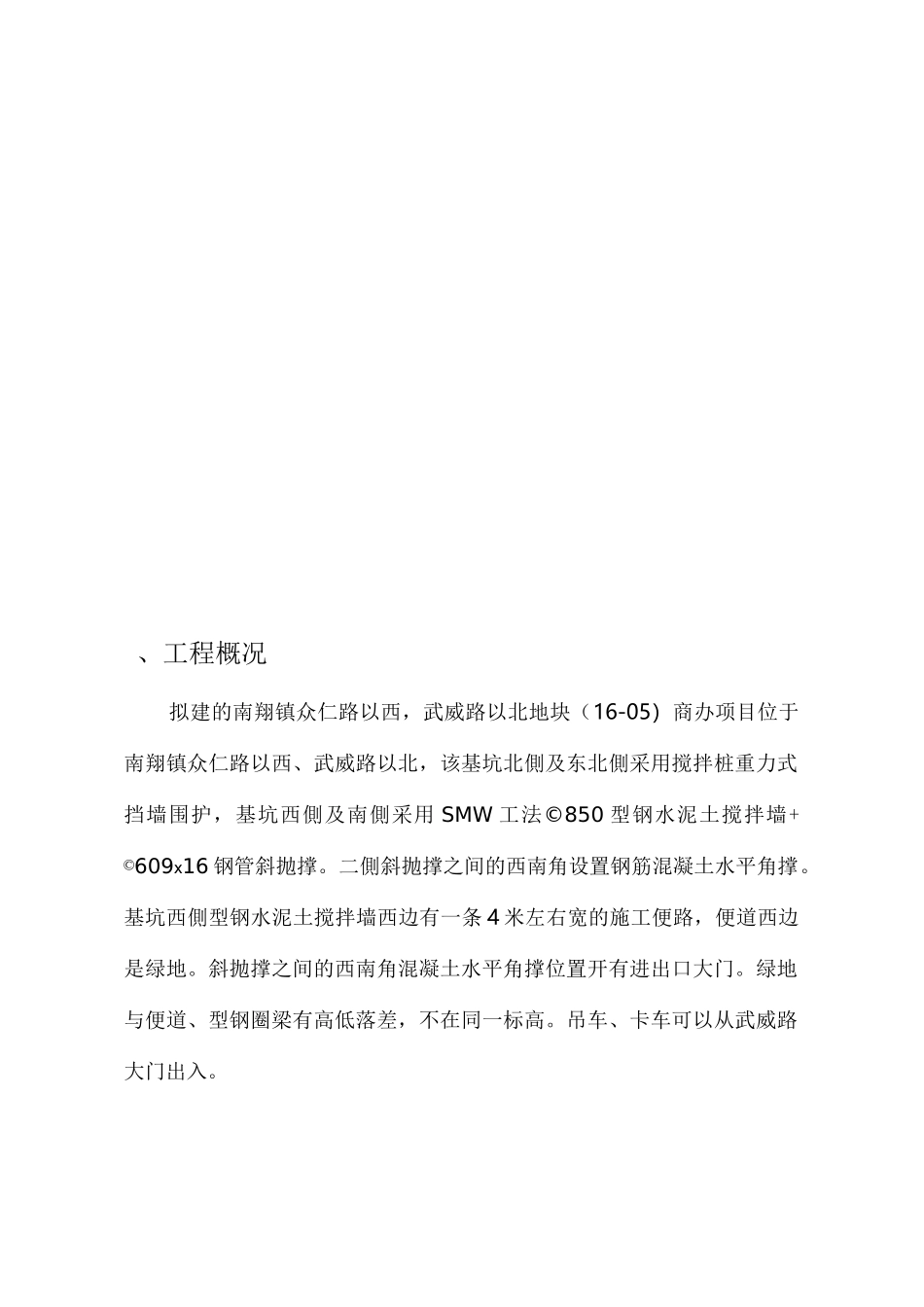

南翔镇，众仁路以西，武威路以北地块（16-05）商办项目工程钢管斜撑吊拆施工方案上海建工五建集团有限公司2015 年 11 月南翔镇众仁路以西，武威路以北地块（16-05）商办项目©609X16 钢管斜撑支护编制单位：上海天德建设（集团）有限公司编制时间：二 0 一五年十一月目录一、工程概况错误!未定义书签二、施工前准备错误!未定义书签三、拆撑施工流程错误!未定义书签四、钢支撑拆除方法错误!未定义书签五、安全保证措施错误!未定义书签六、施工机械错误!未定义书签七、人员组织错误!未定义书签、工程概况拟建的南翔镇众仁路以西，武威路以北地块（16-05）商办项目位于南翔镇众仁路以西、武威路以北，该基坑北側及东北側采用搅拌桩重力式挡墙围护，基坑西側及南側采用 SMW 工法©850 型钢水泥土搅拌墙+©609x16 钢管斜抛撑。二側斜抛撑之间的西南角设置钢筋混凝土水平角撑。基坑西側型钢水泥土搅拌墙西边有一条 4 米左右宽的施工便路，便道西边是绿地。斜抛撑之间的西南角混凝土水平角撑位置开有进出口大门。绿地与便道、型钢圈梁有高低落差，不在同一标高。吊车、卡车可以从武威路大门出入。本工程基坑基本形状呈长方形，东西方向长约 150 米，南北方向长约20 米。施工便道南北向，出口 2 号大门通向武威路。便道东側设置六根 e609X16 钢管斜抛支撑，支撑相互之间采用 H500X300 型钢连杆，正交点电焊连接。钢管斜抛支撑下设 H500X300 型钢托梁及 H400 型钢立柱。斜抛支撑底端撑在底板处的钢砼牛腿上，©609X16 钢管支撑顶端一端设置加预应力的活络头，连接在钢筋混凝土圈梁上。斜抛支撑通过活络头分别预加轴力 500KN。目前基坑西侧底板已经浇筑完毕，底板砼强度也达到设计要求。该部分斜抛支撑接到总包通知后进场进行拆除。、施工前准备1. 施工队进场，落实安排好施工人员生活、卫生、治安设施，做好文明施工。根据实际情况，制定拆除方案并接受总包安全技术协调。2现场施工环境：基坑西側有施工通道及出入口 2 号大门，施工通道西侧是施工围墙及绿地。因此采用一台 25 吨汽车吊进行拆除施工，同时采用三脚把杆配合基坑内吊卸作业。3施工人员开安全技术交底会议，进行三级安全教育。教育和督促施工人员加强高空安全及消防防火意识。（气割作业及时开好动火证）42 米以上拆撑属高空作业，悬空安全措施可能请总包协助配合。适当需要时，借用工地脚手管搭临时性活动脚手架（可移动），便于施工人员登高操作。拆除施工...
