石油化工金属管道工艺管道安装预制方案技术交底卡

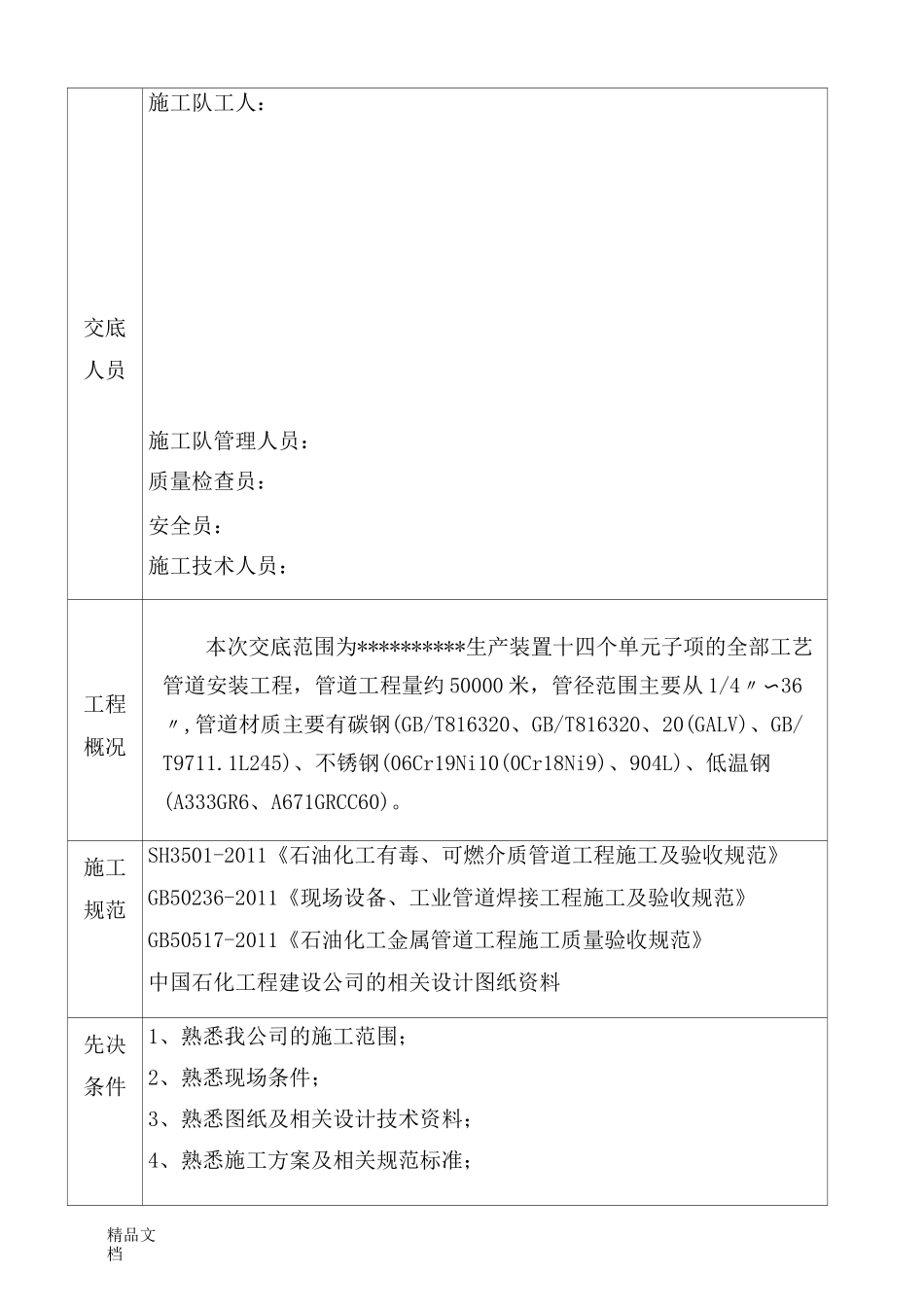

精品文档**********化工项目**********装置技术交底记录卡工程编号（名称）02***-01DD称***********I*1*K1**1**1**1**1**1**1**1**1**1*]]ZT*rlSAt*rr*rT»rTw*1**1**1**1**1**1*K1*K1*K1*K1*rT*rT*rT*rT»rT»rTw精品文档精品文档精品文档交底人员施工队工人：施工队管理人员：质量检查员：安全员：施工技术人员：工程概况本次交底范围为**********生产装置十四个单元子项的全部工艺管道安装工程，管道工程量约 50000 米，管径范围主要从 1/4〃〜36〃,管道材质主要有碳钢(GB/T816320、GB/T816320、20(GALV)、GB/T9711.1L245)、不锈钢(06Cr19Ni10(0Cr18Ni9)、904L)、低温钢(A333GR6、A671GRCC60)。施工规范SH3501-2011《石油化工有毒、可燃介质管道工程施工及验收规范》GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》GB50517-2011《石油化工金属管道工程施工质量验收规范》中国石化工程建设公司的相关设计图纸资料先决条件1、熟悉我公司的施工范围；2、熟悉现场条件；3、熟悉图纸及相关设计技术资料；4、熟悉施工方案及相关规范标准；精品文档精品文档精品文档2、3、4、主 5、要 6、内容7、8、9、10、精品文档对所领材料必须进行检查，有质量问题的管子、管配件不得使用：――管材表面应光滑，清洁无针孔、裂纹、夹渣、折叠、皱纹有杂物、粘砂、油污、和腐蚀及尖锐划痕等缺陷，表面的局部缺陷应予以清除，清除后壁厚不得少于设计壁厚的 87.5%；――法兰密封面应平整光洁，不得有毛刺及径向划痕；不锈钢材料与碳钢材料分开堆放；需防腐的管道要委托相关单位进行防腐处理，具体刷漆要求见设计文件：设备和管道涂漆设计规定，防腐完的材料需做色标和标识移植，材料使用时要注意，在预制、安装过程中的材料下料前也要进行标识移植，移植的内容有材料的规格型号、材质、标准、涂漆代号；保证每段/个材料都有可辨识的标识。预制安装用管道、管件、阀门等组件的材质规格型号要与图纸进行核对，无误后才可使用；不锈钢管采用砂轮机切割或打磨时，必须使用专用砂轮片；管道安装时必须结合三图：管道系统流程图、管道平面布置图、管段三维图；兼顾单管图、平面图、流程图保温伴热图等等所有相关图纸以及设计说明、各方案（预制、安装、试压等方案）。对不清晰的影响安装质量的问题须提前提出，得到明确答复后方可施工。管道上的开孔工作必须在管段安装前进行；管道坡口加工：——对接焊的坡口形式、尺寸按照相应的“焊接工艺评定”及相应的...
